首页  >  产品百科  >  ADDI7004BBBCZ

ADDI7004BBBCZ

产品分类: LIN收发器
厂牌: ANALOG DEVICES
产品描述: 3-Wire,Serial 1.8V 3.6V BGA 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: 4029812
供应商: element14
标准整包数: 1

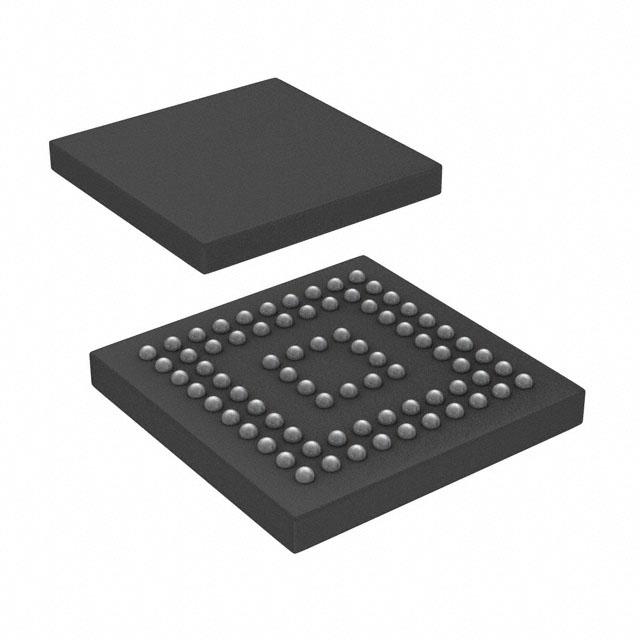

ANALOG DEVICES LIN收发器 ADDI7004BBBCZ

ADDI7004BBBCZ概述

    ADDI7004 四通道高清图像信号处理器技术手册

    1. 产品简介


    ADDI7004 是一款高度集成的四通道高清图像信号处理器,专为高速成像应用而设计。这款处理器能够支持CCD和CMOS图像传感器,提供全面的图像处理功能,适用于数字摄像机、数码相机、医疗成像和高速工业相机等领域。

    2. 技术参数


    - 通道数: 4个模拟前端通道
    - 核心电压: 1.8V(模拟和数字核心)
    - 数据输出: 低压差分信号(LVDS)输出
    - 输入类型: 差分模拟输入
    - 增益配置: CDS或SHA配置(可选择-3 dB、0 dB、+3 dB和+6 dB增益)
    - 可变增益放大器: 6 dB至42 dB,10位分辨率
    - 模数转换器: 14位,72 MHz
    - 黑电平钳位: 可调节电平控制
    - 定时精度: 精密定时核心,分辨率为220 ps(72 MHz时)

    3. 产品特点和优势


    ADDI7004 的独特功能和优势使其在各种应用场景中表现出色。其主要特点包括:
    - 支持多种类型的图像传感器(CCD和CMOS)
    - 高集成度,每个通道都配备了完整的模拟前端和模数转换器
    - 高分辨率的定时核心,可以精确调整采样时钟,确保图像质量
    - 支持多种增益配置,适用于不同场景下的图像增强需求
    - 宽温度范围操作,适应恶劣环境条件

    4. 应用案例和使用建议


    ADDI7004 广泛应用于数字视频和静态摄像机、医疗成像系统以及高速工业相机。在实际使用中,用户可以根据具体的应用场景选择合适的增益配置和时钟设置以获得最佳的图像效果。例如,在医学成像领域,高分辨率和精确的定时核心可以显著提高图像质量和诊断准确性。
    使用建议:
    - 在工业应用中,建议对增益和时钟进行微调以优化图像噪声和动态范围。
    - 在医疗成像应用中,可以利用高分辨率的ADC来获得更清晰的图像细节。

    5. 兼容性和支持


    ADDI7004 采用空间节省的6 mm x 6 mm BGA封装,便于集成到现有系统中。它具有广泛的温度适应性,工作温度范围为-40°C至+85°C。厂商提供详尽的技术文档和支持,如需要更多信息,可以通过发送邮件至afe.ccd@analog.com获取。

    6. 常见问题与解决方案


    - 问题: 如何正确设置增益?
    - 解决方案: 请参考技术手册中的增益配置指南,根据实际应用场景选择合适的增益值。
    - 问题: 如何调整定时精度?
    - 解决方案: 利用精密定时核心的功能,通过微调采样时钟设置,实现高精度的定时调整。

    7. 总结和推荐


    总体而言,ADDI7004 四通道高清图像信号处理器是一款高性能、高可靠性的产品。其在各种图像采集应用中表现出色,特别是在高速成像领域具有显著的优势。鉴于其卓越的功能和广泛的应用场景,强烈推荐使用ADDI7004 作为高端图像处理解决方案的一部分。
    这篇文章全面概述了ADDI7004的主要特性和应用情况,为读者提供了详细的技术参数和使用建议,希望对您有所帮助。

ADDI7004BBBCZ参数

参数
LIN总线唤醒功能 -
最小LIN总线电压 -
内置选项 -
最小工作供电电压 1.8V
调节器电压 -
最大LIN总线电压 -
支持协议 3-Wire,Serial
数据速率 -
最大工作供电电压 3.6V
LIN 规格 -
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ADDI7004BBBCZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADDI7004BBBCZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LIN收发器 ANALOG DEVICES ADDI7004BBBCZ ADDI7004BBBCZ数据手册

ADDI7004BBBCZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 605.722
10+ ¥ 560.256
25+ ¥ 529.475
100+ ¥ 471.024
库存: 26
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 605.72
