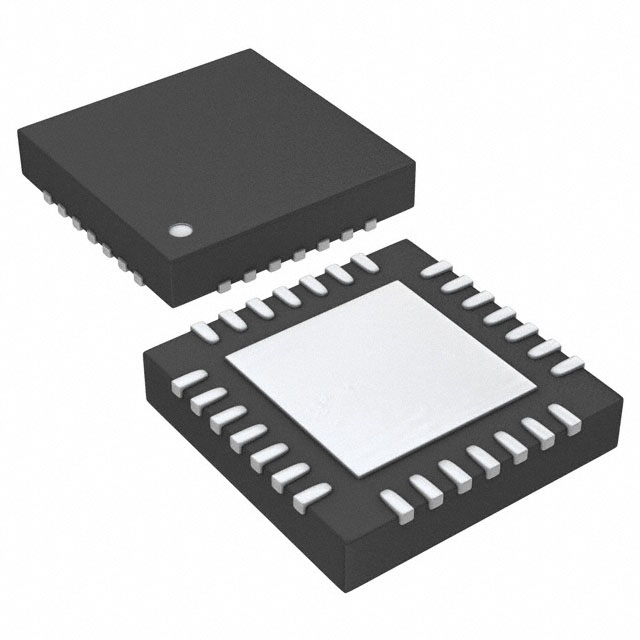

TPS65190RHDR

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: 12V 38V QFN 贴片安装,黏合安装
供应商型号: TPS65190RHDR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LIN收发器 TPS65190RHDR

TPS65190RHDR概述


    产品简介


    TPS65190 是一款专为大型格式液晶显示器(LCD)应用设计的组合多通道电平移位器和VCOM缓冲器,例如电视和显示器。它能够将时序控制器(Timing Controller,T-CON)生成的逻辑级信号转换为驱动面板栅极所需的高电平门驱动信号,并放大/缓冲外部生成的VCOM电压。TPS65190包含10个电平移位器通道和一个高速运算放大器,适用于各种显示技术和系统集成需求。

    技术参数


    - 电源电压范围:
    - VGH1, VGH2:12V 至 38V
    - VGL:-2V 至 -13V
    - AVDD:8V 至 20V
    - 输入电压范围:
    - IN1-IN10:-0.3V 至 7.0V
    - 输出电流:
    - 输出1-8通道:最大源电流490mA,最大灌电流850mA
    - 输出9-10通道:最大源电流250mA,最大灌电流450mA
    - 传播延迟:
    - 上升沿:27ns(COUT = 150pF)
    - 下降沿:40ns(COUT = 150pF)
    - 上升/下降时间:
    - 上升沿:404ns 至 600ns(COUT = 4.7nF)
    - 下降沿:192ns 至 370ns(COUT = 4.7nF)
    - 环境温度范围:
    - 工作环境温度:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    TPS65190 的独特之处在于其出色的电气特性和宽泛的工作范围,这使其特别适合在大型LCD显示应用中作为驱动和缓冲元件。其内部两个组的8+2通道布局允许分别控制正向电压供应,提供了极大的灵活性和适应性。此外,高达38V的VGH电压和低至-13V的VGL电压范围使其适用于广泛的显示技术。

    应用案例和使用建议


    在典型的应用电路中,TPS65190 用于驱动和缓冲从T-CON到显示面板的信号。根据手册的建议,通道1至8可以用于高频率的时钟信号,而通道9至10可以用于较低频率的信号。这种分组和分配策略有助于提高系统的整体稳定性和可靠性。另外,在印刷电路板(PCB)布局方面,采用高品质陶瓷去耦电容并将其尽可能靠近IC引脚放置是关键,以确保最佳的电气性能。

    兼容性和支持


    TPS65190 具备与其他TI产品良好的兼容性,便于集成到现有的系统设计中。制造商提供详细的技术文档和支持服务,帮助用户解决可能遇到的问题并优化性能。

    常见问题与解决方案


    - 问题:电源电压超出推荐范围会有什么影响?
    - 解答:持续超出推荐电压范围可能导致器件损坏,建议严格遵循推荐的操作条件,以确保设备的可靠运行。

    - 问题:如何正确处理未使用的电平移位器通道?
    - 解答:应将未使用的输入端连接到GND,而未使用的输出端则应保持浮动状态。

    总结和推荐


    TPS65190 高速电平移位器和VCOM缓冲器凭借其卓越的性能、宽泛的工作范围及易用性,在大型LCD显示器应用中展现出显著的优势。通过合理的使用和配置,TPS65190 可以显著提升系统性能并降低功耗,是一款值得推荐的产品。其良好的技术支持和广泛的应用兼容性也使其成为许多系统设计的理想选择。
