TLIN2029ADRBRQ1

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: 4V -58V 48V 58V LIN 2.0,LIN 2.1,LIN 2.2,LIN 2.2A Yes 20kBd Voltage Regulator
供应商型号: TLIN2029ADRBRQ1
供应商: 国内现货
标准整包数: 1000

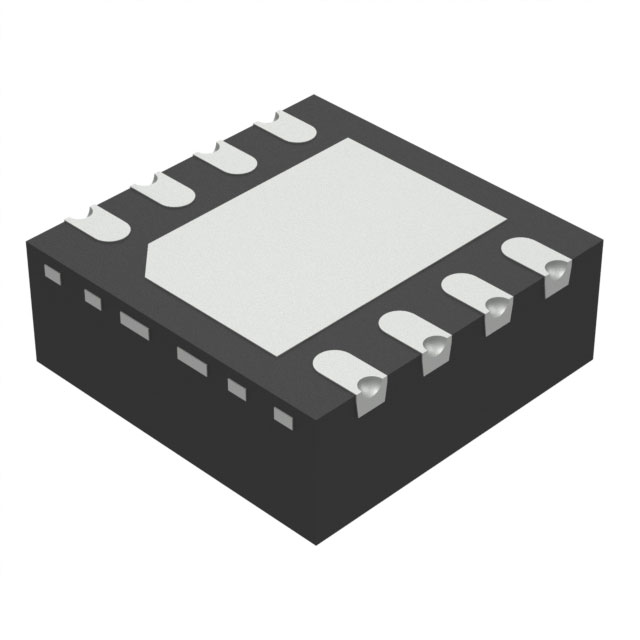

TEXAS INSTRUMENTS LIN收发器 TLIN2029ADRBRQ1

TLIN2029ADRBRQ1概述

    TLIN2029A-Q1 Fault Protected LIN Transceiver with Dominant State Timeout

    产品简介


    TLIN2029A-Q1是一款适用于汽车应用的局部互连网络(LIN)物理层收发器,它集成了唤醒和保护功能,符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987–4标准。该产品主要用于车辆内部网络,具有数据速率高达20kbps的功能,并且可以支持12V和24V应用。其广泛应用领域包括车身电子和照明系统、娱乐信息系统、集群显示系统、混合动力和电动车辆、传动系统以及被动安全系统等。

    技术参数


    - 通信协议:符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987–4电气物理层(EPL)规范。
    - 数据传输率:LIN传输数据速率最高可达20kbps,接收数据速率最高可达100kbps。
    - 电源电压范围:支持4V到48V的工作电压。
    - 温度范围:绝对最大耐受温度范围为-55°C至150°C。
    - 电源电流:正常模式下电源电流范围为1.2mA至5mA;睡眠模式下电源电流范围为9μA至30μA。
    - 保护特性:支持60V LIN总线故障容错、欠压保护、TXD主控超时保护(DTO)、热关断保护以及失电保护。

    产品特点和优势


    - 功能性:TLIN2029A-Q1具备强大的保护功能,如60V LIN总线故障容错、欠压保护、热关断保护和失电保护,使得其在严苛的应用环境下表现更加可靠。
    - 节能性:通过采用睡眠模式,该产品实现了极低功耗,并可以通过LIN总线或本地唤醒引脚进行唤醒。
    - 设计灵活性:支持多种接口(RXD、TXD、EN),便于集成到不同类型的系统中。
    - 认证:已获得AEC-Q100认证,适用于汽车应用,并提供文档以支持功能安全系统设计。

    应用案例和使用建议


    - 应用场景:TLIN2029A-Q1广泛应用于汽车电子系统中,如车身电子、照明系统、娱乐信息系统、被动安全系统等。它可用于车门锁控制、车灯控制、雨刷控制器等多种应用场景。
    - 使用建议:在应用过程中,应注意合理选择供电电压和避免过载,确保TXD信号驱动能力。此外,由于支持多种唤醒方式,建议根据实际需求灵活设置唤醒机制,以提高系统效率。

    兼容性和支持


    - 兼容性:TLIN2029A-Q1与LIN网络中的其他节点兼容,支持LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987–4标准。其接口(RXD、TXD、EN)可以直接连接到微处理器。
    - 支持资源:Texas Instruments提供了详尽的技术文档和支持资源,包括操作条件指南、电气特性、典型应用电路等,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何确保TXD输出稳定?
    - 解决方法:确保供电电压在4V至48V范围内,避免TXD输入端短路,并确保接收到正确的逻辑信号。
    - 问题2:如何处理欠压保护?
    - 解决方法:监测供电电压,确保其保持在额定范围内(4V至48V)。若发现欠压情况,应及时调整电源。
    - 问题3:如何防止热关断保护触发?
    - 解决方法:通过有效的散热设计(如增加散热片)或降低功耗来减少温度上升。此外,也可以参考产品手册中的温度管理建议。

    总结和推荐


    TLIN2029A-Q1是一款高性能、高可靠性、低功耗的LIN收发器,适用于汽车电子领域的各种应用。其丰富的保护特性、宽泛的工作电压范围和卓越的能效表现使其成为汽车电子系统中的理想选择。强烈推荐给对LIN收发器感兴趣的工程师和技术人员。

TLIN2029ADRBRQ1参数

参数
最小工作供电电压 4V
LIN总线唤醒功能 Yes
最大LIN总线电压 58V
调节器电压 -
支持协议 -
数据速率 20kBd
最小LIN总线电压 -58V
LIN 规格 LIN 2.0,LIN 2.1,LIN 2.2,LIN 2.2A
最大工作供电电压 48V
内置选项 Voltage Regulator
包装方式 卷带包装

TLIN2029ADRBRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLIN2029ADRBRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LIN收发器 TEXAS INSTRUMENTS TLIN2029ADRBRQ1 TLIN2029ADRBRQ1数据手册

TLIN2029ADRBRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.7288
2000+ ¥ 3.634
3000+ ¥ 3.5392
库存: 13000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 3728.8
