TL16C2550IPFBRQ1

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5Mbps 是 是 是 7.5mA 2,DUART 1.8V 5V 16B QFP 贴片安装,黏合安装
供应商型号: TL16C2550IPFBRQ1
供应商: 国内现货
标准整包数: 1000

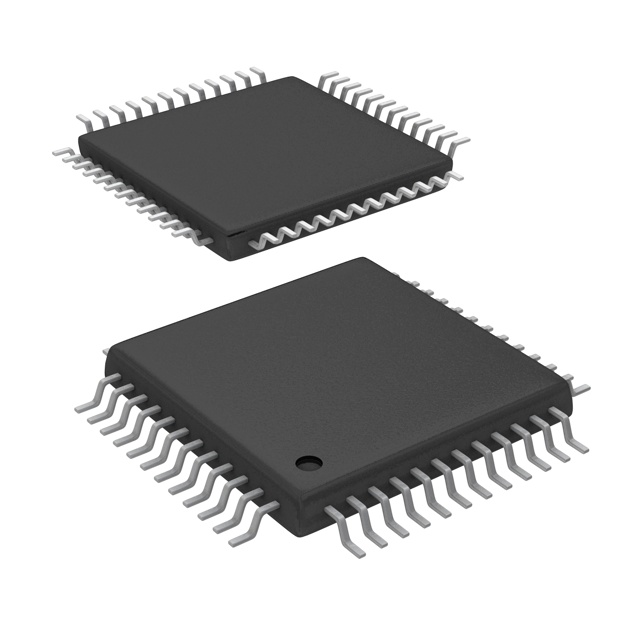

TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C2550IPFBRQ1

TL16C2550IPFBRQ1概述

    TL16C2550-Q1 双通道UART技术手册

    1. 产品简介


    TL16C2550-Q1 是一款高性能双通道通用异步收发器(UART),集成了两个独立的TL16C550D UART,每个UART都有自己的寄存器集和FIFO。这款芯片广泛应用于汽车、点对点通信终端、游戏终端、便携式设备、路由器控制及工业自动化等领域。其设计旨在通过减少CPU软件开销来提高系统效率,同时提供丰富的控制和状态报告功能。

    2. 技术参数


    - 工作电压范围:1.8V 至 5V
    - 波特率生成:直流至1Mbps
    - FIFO大小:每个通道16字节
    - 支持电气特性:
    - 3态输出TTL驱动能力
    - 5-V, 3.3-V, 2.5-V 和 1.8-V 操作
    - 最大时钟频率:
    - 24MHz 时最大波特率为1.5Mbaud(Vcc=5V)
    - 20MHz 时最大波特率为1.25Mbaud(Vcc=3.3V)
    - 16MHz 时最大波特率为1Mbaud(Vcc=2.5V)
    - 10MHz 时最大波特率为625kbaud(Vcc=1.8V)
    - 工作温度范围:
    - -40°C 到 85°C(工业级)
    - 0°C 到 70°C(标准级)
    - 封装:48引脚TQFP(PFB)

    3. 产品特点和优势


    - 自动硬件流控制:具备自动RTS和自动CTS功能,有效防止数据溢出。
    - 高集成度:集成两个独立的UART通道,每个通道具有自己的寄存器和FIFO缓冲区。
    - 多功能接口:支持各种串行数据格式,包括奇偶校验、起始位和停止位。
    - 全面的状态报告:可以实时报告所有状态信息,简化系统调试。
    - 完全可编程的串行接口:允许灵活配置,适用于多种应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 汽车ECU通信模块
    - POS终端设备
    - 工业自动化系统
    - 路由器控制板
    使用建议:
    - 在使用TL16C2550-Q1时,应确保供电电压符合规定的范围,并正确连接引脚以避免错误。
    - 需要注意时钟频率的选择,以适应不同的数据传输速率需求。
    - 对于高可靠性应用,建议配合使用外部滤波电路,以降低电磁干扰的影响。

    5. 兼容性和支持


    TL16C2550-Q1芯片与现有的TL16C752B芯片针脚兼容,这意味着它可以无缝替换现有设计中的TL16C752B,从而为系统升级提供便利。德州仪器公司提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统初始化失败 | 检查VCC电压是否正常,确认RESET信号是否有正确的电平变化。 |
    | 数据传输错误频繁 | 确认波特率设置是否正确,检查线路阻抗匹配是否良好。 |
    | 没有接收数据 | 检查RX引脚连接是否正确,确认CTS信号是否正常。 |

    7. 总结和推荐


    综上所述,TL16C2550-Q1是一款专为高速数据传输设计的双通道UART芯片,具有高度的集成度和丰富的功能特性。它不仅适合各类通信应用,还能够显著提高系统的整体性能。对于需要高效串行通信的应用场合,TL16C2550-Q1是最佳选择。鉴于其出色的性能和广泛的适用性,我们强烈推荐使用此芯片。

TL16C2550IPFBRQ1参数

参数
接收器数量 -
带调制解调器控制
数据速率 1.5Mbps
带自动流量控制
FIFO大小 16B
通道数量 2,DUART
带 IrDA 编码器/解码器 -
典型供电电流 7.5mA
最大工作供电电压 5V
带假起始位检测
收发器数量 -
最小工作供电电压 1.8V
支持协议 -
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

TL16C2550IPFBRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C2550IPFBRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C2550IPFBRQ1 TL16C2550IPFBRQ1数据手册

TL16C2550IPFBRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 30.9868
2000+ ¥ 30.199
3000+ ¥ 29.4112
库存: 12000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 30986.8
直接购买
