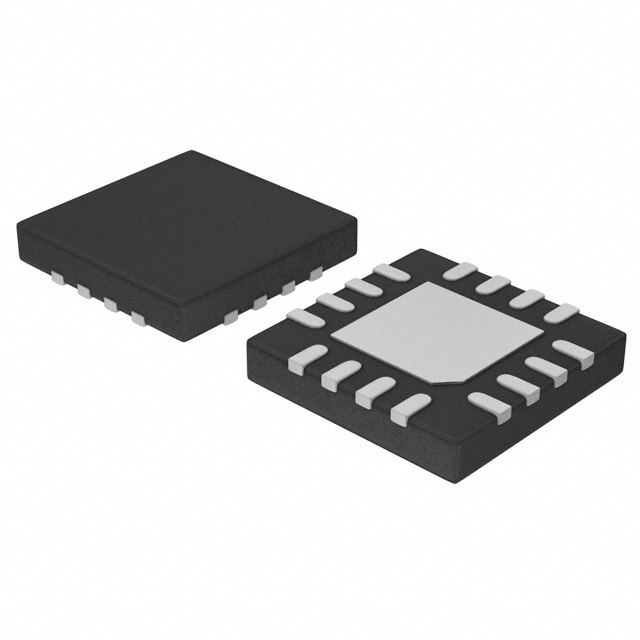

LMH0307SQX/NOPB

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS
产品描述: DVB-ASI,SMPTE 3V 3.6V 3Gbps WQFN-16 贴片安装,黏合安装
供应商型号: LMH0307SQX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS LIN收发器 LMH0307SQX/NOPB

LMH0307SQX/NOPB概述


    产品简介


    产品名称:LMH0307
    产品类型:SDI(Serial Digital Interface)双输出电缆驱动器
    主要功能:
    - 驱动75Ω传输线(如Belden 1694A, Belden 8281),用于SDI视频传输
    - 实现两个互补输出驱动器
    - 提供近端端接检测及信号丢失检测功能
    - 支持SMPTE标准,包括SMPTE 424M、SMPTE 292M、SMPTE 344M和SMPTE 259M
    应用领域:
    - 数字视频路由器和开关
    - 分配放大器
    - 专业视频传输系统

    技术参数


    主要技术规格:
    - 数据速率:最高可达2.97 Gbps
    - 电源电压:单个3.3V供电
    - 输出模式:75Ω差分输出
    - 接口:SMBus双向数据接口
    - 环境温度范围:工业级,−40°C 至 +85°C
    - 典型功耗:SD模式下230 mW,HD模式下275 mW
    电气特性:
    - 输入共模电压:1.6 V至VCC
    - 输出电压摆幅:720 mV至880 mV
    - 输出电流:28 mA
    - 工作频率:10 kHz 至 100 kHz(SMBus)

    产品特点和优势


    - 智能感测能力:能检测信号丢失和近端端接故障,从而提高系统诊断能力。
    - 节能模式:具备深功耗保存模式,可将功耗降至4 mW。
    - 灵活配置:可通过SMBus进行多种参数配置,包括输出频率和偏移量。
    - 兼容性强:支持多种视频标准,适用于各种数字视频应用。

    应用案例和使用建议


    应用场景:
    - 在广播、电影制作、现场活动等领域用于高清数字视频信号传输。
    - 在需要长距离、高带宽视频传输的应用中,使用LMH0307确保信号稳定。
    使用建议:
    - 使用外部电阻和电容对输入和输出进行适当滤波,以减少信号噪声。
    - 定期检查信号丢失和端接状态,以确保系统正常运行。

    兼容性和支持


    - 兼容性:LMH0307支持SMPTE标准视频信号,适用于各种数字视频应用。
    - 支持:制造商提供详细的技术文档和设计指南,同时技术支持和服务可通过TI官方网站获取。

    常见问题与解决方案


    常见问题:
    - 信号丢失(Loss of Signal, LOS)
    - 端接故障(Termination Fault)
    解决方案:
    - 当出现LOS时,通过SMBus配置输出偏移或禁用输出。
    - 检查电缆连接和端接,确保正确连接和使用合适的端接电阻。

    总结和推荐


    产品综合评估:
    - 主要优点:LMH0307提供了可靠的信号传输和先进的诊断功能,具备低功耗和高灵活性的优势。
    - 推荐使用:强烈推荐在需要高数据率和稳定性的数字视频传输系统中使用LMH0307。其优异的性能和丰富的功能使其成为市场的首选。
    希望这篇技术文章能够帮助您更好地了解LMH0307这款电子元器件产品及其应用。如果您有任何疑问或需要更多详细信息,请随时联系我们。

LMH0307SQX/NOPB参数

参数
数据速率 3Gbps
最小工作供电电压 3V
最大LIN总线电压 -
LIN总线唤醒功能 -
LIN 规格 -
支持协议 DVB-ASI,SMPTE
调节器电压 -
最大工作供电电压 3.6V
内置选项 -
最小LIN总线电压 -
4.1mm(Max)
4.1mm(Max)
750μm(Max)
通用封装 WQFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
