TL16C554FNR

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1Mbps 是 是 50mA 4,QUART 4.75V 5.25V 16B LCC 贴片安装,黏合安装 24.23mm*24.23mm*4.06mm
供应商型号: TL16C554FNR
供应商: 云汉优选
标准整包数: 1

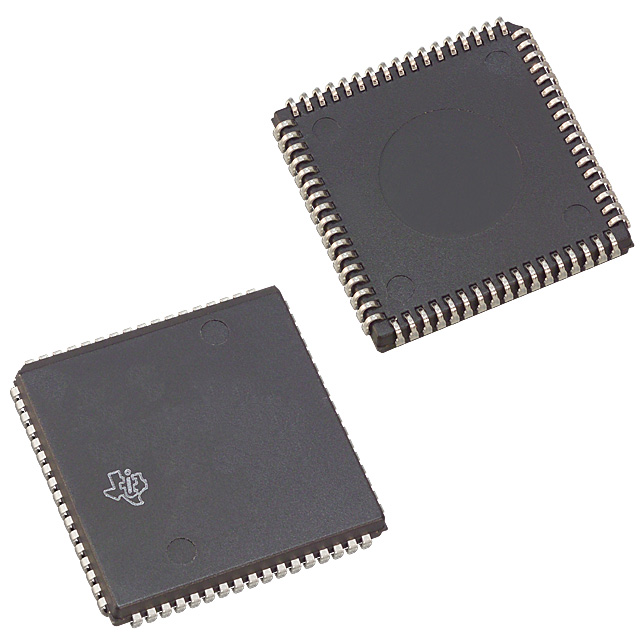

TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C554FNR

TL16C554FNR概述

    # Texas Instruments TL16C554和TL16C554I 四通道异步通信元件技术手册解析

    一、产品简介


    基本介绍
    TL16C554和TL16C554I是增强型的四通道异步通信元件(Asynchronous Communications Element, ACE),基于改进的TL16C550B核心设计,每通道具备串行到并行的数据转换和并行到串行的数据转换功能。它适用于广泛的应用场景,特别是在需要高效串行通信的环境中。
    主要功能
    1. 多通道支持:由四个独立的ACE构成,支持独立的操作和配置。
    2. 缓冲支持:在FIFO模式下,每个通道的发送和接收端各拥有16字节的FIFO缓冲区,显著减少对CPU的中断请求。
    3. 灵活配置:提供多种通信参数设置,包括字符长度、奇偶校验、停止位数以及高达1-Mbit/s的波特率生成。
    4. 中断控制:支持独立的发送、接收、线路状态和数据集中断,提升系统灵活性。
    5. 诊断功能:内置自检和回环测试能力,有助于通信链路故障排查。
    应用领域
    - 数据通信设备
    - 模块化嵌入式系统
    - 工业自动化
    - 医疗仪器
    - 通信接口模块

    二、技术参数


    核心技术规格
    - 时钟频率:高达16MHz。
    - 波特率范围:DC到1-Mbit/s。
    - 数据宽度:支持5位至8位数据传输。
    - 停止位支持:1位、1.5位或2位。
    - 奇偶校验支持:无、偶校验或奇校验。
    电气特性
    - 供电电压:4.75V~5.25V。
    - 输入电平:低电平≤0.8V,高电平≥2V。
    - 输出电流:最大50mA(典型值45mA)。
    - 工作温度:
    - TL16C554:0℃~70℃。
    - TL16C554I:-40℃~85℃。
    外形封装
    - PLCC封装:68引脚塑料引脚芯片载体(PLCC)。
    - TQFP封装:80引脚方型扁平无引线封装(TQFP)。

    三、产品特点和优势


    独特功能
    1. 高度集成化:将四个独立的ACE功能模块集成在一个芯片上,极大节省了PCB空间。
    2. FIFO缓存优化:通过16字节的缓冲区,降低CPU的中断负载,提高系统效率。
    3. 可编程性强:支持全面的寄存器配置选项,适应多种通信协议需求。
    4. 诊断能力:内部循环测试和错误模拟功能,便于系统调试和故障排查。
    市场竞争力
    TL16C554和TL16C554I以其优异的性能和灵活性,在高要求通信场景中占据领先地位。相比传统单通道ACE,其多通道集成和先进缓存机制显著提升了系统的运行效率和可靠性。

    四、应用案例和使用建议


    典型应用场景
    1. 数据采集终端:用于工业现场数据采集设备的多通道串行通信。
    2. 远程监控设备:例如工业传感器的集中处理节点,支持高频率数据传输。
    3. 嵌入式控制系统:为复杂的嵌入式系统提供稳定可靠的通信接口。
    使用建议
    1. 合理选择波特率:根据通信距离和干扰环境选择适当的波特率以保证数据完整性。
    2. 充分使用FIFO缓冲:当数据流量较大时,优先采用FIFO模式以减少中断频率。
    3. 注意电源管理:为避免热失效,需确保工作温度在规定范围内。

    五、兼容性和支持


    兼容性
    - TL16C554和TL16C554I可以无缝集成到现有基于TL16C550B的硬件设计中,同时与主流嵌入式处理器保持良好的兼容性。
    - 支持广泛的通信协议,包括RS-232、RS-485和RS-422。
    技术支持
    - 提供详尽的技术文档和示例代码,方便开发者快速上手。
    - 配套的在线技术支持平台,解答用户疑问并协助解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收数据出现错误 | 检查波特率配置是否正确,确保接收端和发送端匹配。 |
    | 中断信号频繁触发 | 调整FIFO触发阈值或优化数据传输流程。 |
    | 设备无法正常启动 | 检查供电电压是否符合规格,确认复位引脚连接正确。 |

    七、总结和推荐


    综合评估
    TL16C554和TL16C554I以其卓越的性能、高度集成性和强大的兼容性,在通信领域表现出色。尤其在需要高性能、高可靠性的应用场景中,其独特优势使其成为首选。
    推荐结论
    强烈推荐TL16C554和TL16C554I作为工业级嵌入式通信解决方案的核心组件。无论是在开发新产品还是优化已有设计时,该芯片都能提供优异的支持和表现。

TL16C554FNR参数

参数
典型供电电流 50mA
带假起始位检测
支持协议 -
接收器数量 -
带 IrDA 编码器/解码器 -
收发器数量 -
FIFO大小 16B
带调制解调器控制
通道数量 4,QUART
最大工作供电电压 5.25V
数据速率 1Mbps
带自动流量控制 -
最小工作供电电压 4.75V
长*宽*高 24.23mm*24.23mm*4.06mm
通用封装 LCC
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TL16C554FNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C554FNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C554FNR TL16C554FNR数据手册

TL16C554FNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 146.7771
3000+ ¥ 143.1972
6000+ ¥ 138.424
库存: 1359
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 146777.1
