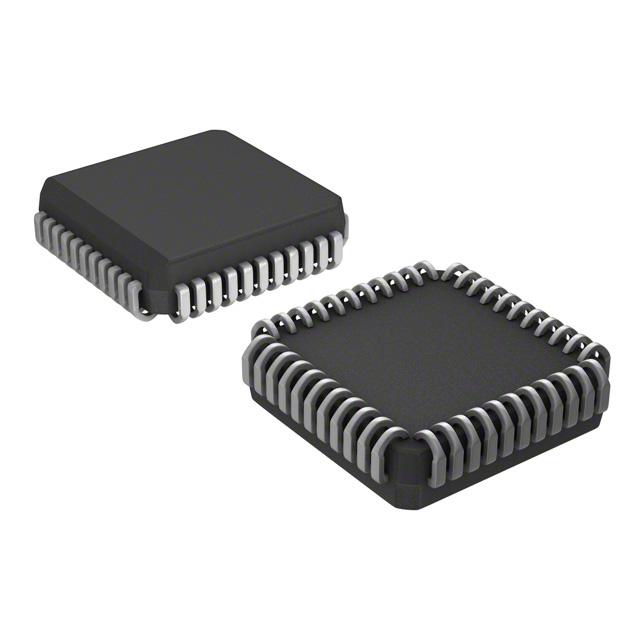

NS16C2752TVA/NOPB

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 5Mbps 是 是 是 3mA 2,DUART 2.97V 5.5V 64B LCC 贴片安装
供应商型号: NS16C2752TVA/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 通用异步收发器(UART) NS16C2752TVA/NOPB

NS16C2752TVA/NOPB概述

    NS16C2552/NS16C2752 双通道通用异步收发器技术详解

    产品简介


    NS16C2552 和 NS16C2752 是德州仪器(TI)推出的双通道通用异步收发器(DUART),分别具备 16 字节和 64 字节的 FIFO 功能,并支持高达 5 Mbits/s 的数据传输速率。该系列芯片完全兼容 TI 的 PC16552D 系列产品,同时新增了多项实用特性,如低电压支持、5V 宽容输入、增强型寄存器集及更高的数据速率。该产品适用于多种工业应用环境,工作温度范围为 -40°C 至 85°C。

    技术参数


    - 供电电压:2.97V 至 5.50V
    - 最大数据传输率:5 Mbps
    - 工作温度:工业级,支持 -40°C 至 85°C
    - 数据缓冲:NS16C2552(16 字节 FIFO),NS16C2752(64 字节 FIFO)
    - 波特率生成:每个通道均包含一个可编程的波特率发生器,支持 1 到 \(2^{16} - 1\) 的分频比
    - 接口支持:完全兼容 PC16552D、EXAR ST16C2552、XR16C2552 等主流型号
    - 输入输出方式:支持 44 引脚 PLCC 或 48 引脚 TQFP 封装

    产品特点和优势


    1. 独立双通道设计:两路串行通道完全独立,适合多任务处理场景。
    2. 增强 FIFO 功能:支持更大的数据缓冲区(64 字节),大幅提高数据吞吐能力。
    3. 灵活配置:支持自动硬件流控(CTS/RTS)、软件流控(XON/XOFF),适应复杂通信协议需求。
    4. 低功耗设计:兼容宽电压范围(2.97V 至 5.50V),可在各种供电环境中稳定运行。
    5. 兼容性广泛:与主流 DUART 芯片全面兼容,便于升级替换。

    应用案例和使用建议


    NS16C2552/NS16C2752 在以下领域具有广泛应用:
    - 工业自动化:作为多任务通信平台的核心器件,适合工厂设备间的串行通信。
    - 通信设备:可替代传统的单通道串口控制器,实现更高效率的数据交换。
    - 嵌入式系统:适用于需要双通道独立工作的嵌入式设备,例如工业控制板或智能仪表。
    使用建议:
    1. 合理设置 FIFO 参数:根据实际应用场景调整 FIFO 触发阈值,以优化数据吞吐效率。
    2. 利用 DMA 模式:启用 DMA 操作模式(TXRDY/RXRDY),减少 CPU 的干预开销。
    3. 结合波特率生成器:根据需要精细调节波特率分频器,确保通信链路稳定性。

    兼容性和支持


    NS16C2552 和 NS16C2752 均兼容主流 UART 标准,与同类产品可无缝替换。TI 提供完整的文档和技术支持,帮助用户快速上手开发。

    常见问题与解决方案


    1. 问题:无法正常接收数据。
    - 解决方案:检查 CTS 和 DSR 信号状态,确认外部设备准备就绪;同时验证中断使能位(IER)设置。
    2. 问题:通信时钟不稳定。
    - 解决方案:确认晶振连接正确,或者通过外部时钟信号驱动 XIN 输入引脚。

    总结和推荐


    NS16C2552 和 NS16C2752 集成了诸多先进特性,适合作为高性能串行通信的核心组件。其高集成度、易用性和广泛兼容性使其成为工业自动化、嵌入式系统及通信设备的理想选择。总体来看,该系列产品值得高度推荐。
    最终评价:强烈推荐用于工业级和嵌入式系统的通信模块设计。

NS16C2752TVA/NOPB参数

参数
最大工作供电电压 5.5V
通道数量 2,DUART
带自动流量控制
带 IrDA 编码器/解码器
数据速率 5Mbps
收发器数量 -
最小工作供电电压 2.97V
典型供电电流 3mA
FIFO大小 64B
带假起始位检测 -
带调制解调器控制
支持协议 -
接收器数量 -
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

NS16C2752TVA/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

NS16C2752TVA/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS NS16C2752TVA/NOPB NS16C2752TVA/NOPB数据手册

NS16C2752TVA/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
