首页  >  产品百科  >  CD74ACT573M

CD74ACT573M

产品分类: 锁存器
厂牌: TEXAS INSTRUMENTS
产品描述: 8μA 3.1ns 非反相 三态 1 4.5V 5.5V 24mA D-Type Transparent Latch ACT 1 24mA SOIC-20 贴片安装 12.8mm*7.52mm*2.35mm
供应商型号: CD74ACT573M
供应商: 国内现货
标准整包数: 1000

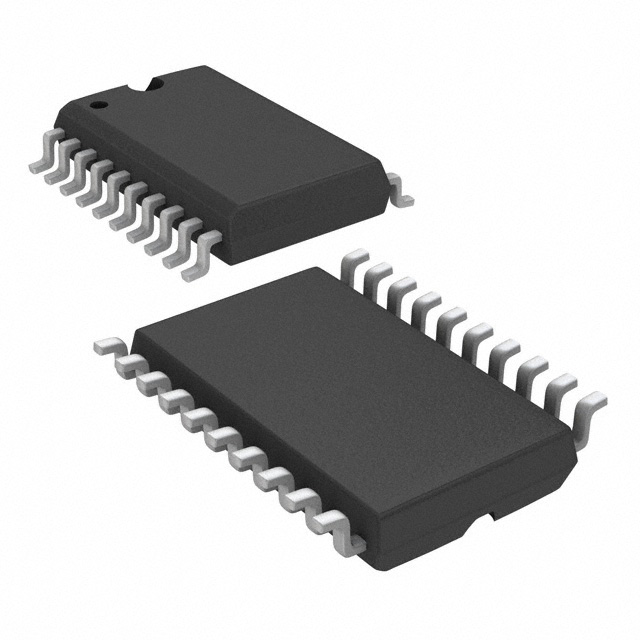

TEXAS INSTRUMENTS 锁存器 CD74ACT573M

CD74ACT573M概述


    产品简介


    CD74AC573、CD54/74AC573 和 CD54/74ACT573 数据手册
    这些产品是锁存器,广泛应用于数字电路设计中。它们能够锁定输入数据,并在需要时将数据输出到后续电路。适用于各种复杂的逻辑控制系统,例如计算机外围设备、通信系统和测试仪器等。

    技术参数


    | 参数 | 描述 |

    | 引脚数 | 20引脚 |
    | 封装类型 | DIP(直插式封装)、SOIC(小外形集成电路封装) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最高峰值焊接温度 | 260°C |
    | 绿色环保 | 符合RoHS标准,无铅 |
    | 引脚/球封装材料 | 铜镍复合材料 |

    产品特点和优势


    1. 高性能:锁存器能够在广泛的温度范围内稳定运行,适用于极端环境。
    2. 绿色环保:所有产品均符合RoHS标准,无铅且不含卤素,有利于环境保护。
    3. 可靠性高:具备多种包装选项,包括PDIP和SOIC,提供良好的热稳定性及耐湿性。

    应用案例和使用建议


    应用案例
    该锁存器常用于存储和传输数据,如在复杂逻辑控制系统的时序信号处理、工业自动化系统中的信号处理等领域。
    使用建议
    - 在选择合适的封装类型时,建议根据具体的应用环境来决定。对于紧凑型设计,可优先考虑SOIC封装。
    - 为了提高电路的可靠性和散热效果,在电路板设计时应注意合理布置芯片,避免过热。

    兼容性和支持


    - 兼容性:这些锁存器可以与多种标准电路兼容,适用于不同类型的印刷电路板设计。
    - 支持和维护:德州仪器提供详尽的技术文档和在线支持,确保用户能够快速解决问题并获取所需的信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常工作 | 检查电源电压是否符合要求,确认连接正确无误 |
    | 输出不稳定 | 确认时钟信号的频率和相位,检查是否存在噪声干扰 |
    | 温度过高导致故障 | 增加散热片或使用更大尺寸的封装以降低工作温度 |

    总结和推荐



    总结


    - 优点:性能稳定,操作简单,符合RoHS标准。
    - 适用范围:适用于各类数字电路设计,尤其是需要高速响应和可靠性的场合。
    推荐
    总体而言,CD74AC573、CD54/74AC573和CD54/74ACT573系列锁存器以其高性能、高可靠性和绿色环保的特点,非常适合用于各种复杂逻辑控制系统的开发。如果您的项目需求正好匹配上述特点,强烈推荐选用这些锁存器。

CD74ACT573M参数

参数
电路数量 1
输出类型 三态
传播延迟时间 3.1ns
逻辑功能 D-Type Transparent Latch
逻辑系列 ACT
Iq-静态电流 8μA
低电平输出电流 24mA
最大工作供电电压 5.5V
极性 非反相
独立电路 1
高电平输出电流 24mA
最小工作供电电压 4.5V
长*宽*高 12.8mm*7.52mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装

CD74ACT573M厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CD74ACT573M数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 锁存器 TEXAS INSTRUMENTS CD74ACT573M CD74ACT573M数据手册

CD74ACT573M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.7436
2000+ ¥ 4.623
3000+ ¥ 4.5024
库存: 4000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 4743.6
