TL16C554AIFN

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 1Mbps 是 是 是 50mA 4,QUART 3V 5.25V 16B LCC 贴片安装
供应商型号: TL16C554AIFN
供应商: 国内现货
标准整包数: 250

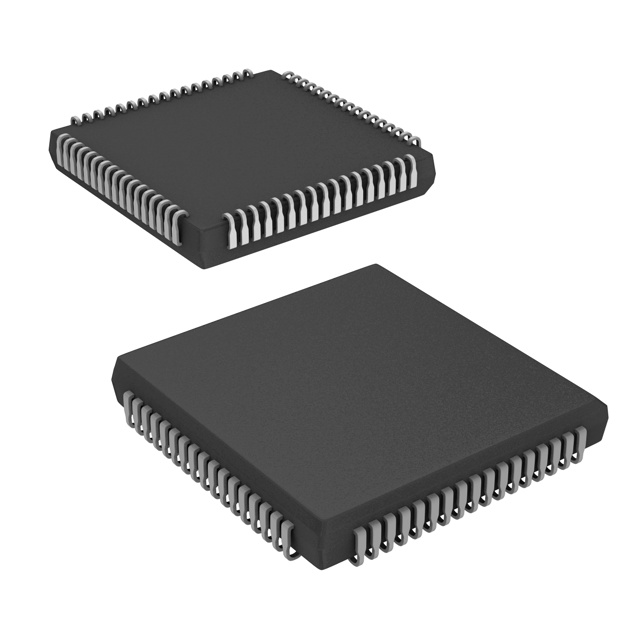

TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C554AIFN

TL16C554AIFN概述

    TL16C554A/TL16C554AI 异步通信元件

    产品简介


    TL16C554A 是一种增强型四通道异步通信元件(ACE),是 TL16C550C 的改进版。该元件能够处理四个独立的串行数据通道,适用于多种应用场景,如外围设备和调制解调器之间的数据传输、数据流控制等。每个通道具备独立的收发功能,适用于各种工业控制系统、通信设备和其他需要高速串行通信的应用领域。

    技术参数


    - 工作频率:最高可达 16 MHz,允许高达 1 Mbit/s 的波特率操作。
    - 供电电压:支持 5 V 和 3.3 V。
    - 通道数量:四通道。
    - 内部缓冲器:每个通道的收发器均具有 16 字节 FIFO 缓冲区,减少中断次数。
    - 中断系统:可编程优先级中断系统,支持多种中断条件。
    - 波特率发生器:可将输入参考时钟按 1 到 2^16−1 的比例进行分频,生成内部 16 倍时钟。
    - 字符长度:支持 5 至 8 位数据字符。
    - 奇偶校验:支持偶校验、奇校验或无校验。
    - 停止位:支持 1、1.5 或 2 位停止位。
    - 自动流控制:支持自动流量控制(自动 CTS 和自动 RTS)。
    - 电气特性:输出驱动能力达到 TTL 驱动水平,兼容性良好。

    产品特点和优势


    1. 多通道设计:四通道设计使得该元件可以处理多个独立的数据流,提高系统效率。
    2. 高性能 FIFO 缓冲区:每个通道都配备有 16 字节的 FIFO 缓冲区,减少 CPU 干扰,提高系统效率。
    3. 灵活的波特率发生器:支持高精度的波特率生成,适应不同速度的数据传输需求。
    4. 全面的诊断功能:内部具有故障隔离和错误模拟功能,方便调试和维护。
    5. 宽温度范围:支持-40°C 至 85°C 的工作温度范围,适用于严苛环境。

    应用案例和使用建议


    - 终端应用:该元件适用于多端口数据采集和通讯设备,如路由器、服务器和工业自动化系统。
    - 具体建议:在选择该元件时,应确保外部时钟和电源稳定,特别是在高波特率操作时。对于长时间连续运行的应用场景,注意散热问题,以保证元件的可靠性。

    兼容性和支持


    - 兼容性:该元件支持 5 V 和 3.3 V 两种供电电压,具有广泛的兼容性。
    - 支持:TI 提供详细的技术文档和开发工具,方便用户进行开发和测试。

    常见问题与解决方案


    - 问题1:无法正确接收数据。
    - 解决方法:检查波特率设置是否正确,确认收发双方的波特率一致。
    - 问题2:系统稳定性差。
    - 解决方法:确认电源和时钟信号稳定,避免外部干扰。

    总结和推荐


    TL16C554A/TL16C554AI 是一款高度集成的异步通信元件,具备优异的性能和丰富的功能。其多通道设计、高性能 FIFO 缓冲区和广泛的适用性使其成为各种通信和数据采集系统的理想选择。综上所述,强烈推荐该元件用于需要高速串行通信的应用场景。

TL16C554AIFN参数

参数
带 IrDA 编码器/解码器 -
最小工作供电电压 3V
接收器数量 -
最大工作供电电压 5.25V
支持协议 -
收发器数量 -
FIFO大小 16B
通道数量 4,QUART
典型供电电流 50mA
数据速率 1Mbps
带假起始位检测
带调制解调器控制
带自动流量控制
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
