LMH0307GRE/NOPB

产品分类: LIN收发器
厂牌: TEXAS INSTRUMENTS

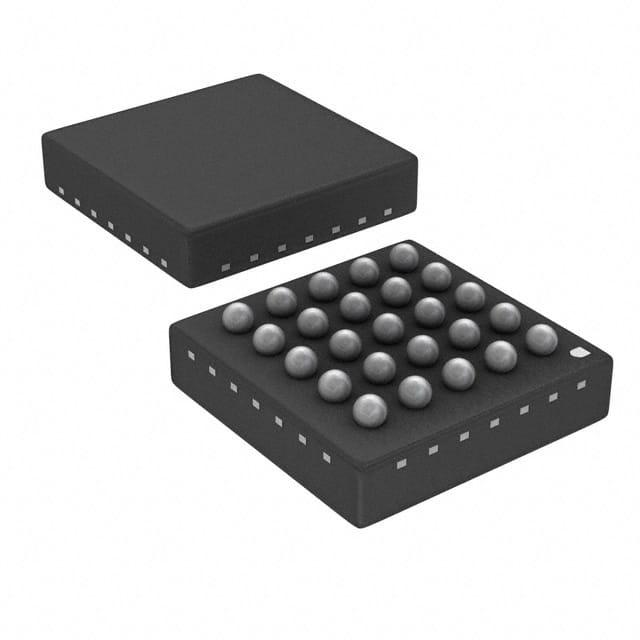

产品描述: DVB-ASI,SMPTE 3.135V 3.465V 3Gbps CSBGA-25 贴片安装,黏合安装 3mm*3mm*700μm
供应商型号: LMH0307GRE/NOPB
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS LIN收发器 LMH0307GRE/NOPB

LMH0307GRE/NOPB概述

    LMH0307 3G/HD/SD SDI Dual Output Cable Driver 技术手册

    产品简介


    LMH0307 是一款专为 SMPTE 292M 和 SMPTE 259M 标准设计的高性能串行数字视频接口(SDI)双输出电缆驱动器。这款设备广泛应用于高清(HD)、标清(SD)以及 3G SDI 信号处理领域。LMH0307 具备强大的诊断能力,通过智能传感技术,能够检测输入信号丢失和输出电缆断开等问题,从而确保系统稳定运行。

    技术参数


    - 支持数据速率: 最高达 2.97 Gbps
    - 支持标准: SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE 259M
    - 功耗: SD 模式下通常为 230 mW,HD 模式下为 275 mW
    - 电源电压: 单电源 3.3V
    - 温度范围: 工业级温度范围 -40°C 至 +85°C
    - 输出电流: 28 mA
    - 封装形式: 16 引脚 WQFN 或 25 球 CS-BGA 封装

    产品特点和优势


    - 智能传感能力: 包括输入信号丢失检测和输出电缆检测功能,确保系统的稳定性和可靠性。
    - 输出驱动控制: 支持输出驱动使能和关闭功能,可降低功耗。
    - 多种数据速率支持: 可适应不同的应用需求,涵盖标清到 3G SDI 的广泛应用。
    - 兼容性: 兼容多种标准和格式,适用于多种视频处理设备。

    应用案例和使用建议


    - 典型应用: 用于 SDI 信号传输的数字视频路由器、开关设备、分配放大器等。
    - 使用建议: 在设计应用电路时,应合理选择外部电阻值,并确保信号完整性。例如,推荐使用 750Ω 的 RREF 电阻以确保正确的输出幅度。同时,应注意避免引入过多的寄生电容,以减少信号失真。

    兼容性和支持


    - 兼容性: 支持与多个设备共享 SMBus 信号线,适用于多设备协同工作场景。
    - 支持服务: TI 提供详细的技术文档和在线支持,帮助用户快速解决问题和实现产品功能。

    常见问题与解决方案


    - 问题: 输出电缆未正确连接,导致信号丢失。
    - 解决方案: 检查输出端口和电缆连接情况,确保终端匹配。
    - 问题: 输入信号丢失,但没有告警。
    - 解决方案: 检查系统配置,确认信号路径无误,重新检查 RREF 电阻值。


    总结和推荐


    综上所述,LMH0307 作为一款高性能的 SDI 双输出电缆驱动器,在高清视频传输领域表现出色。其丰富的传感能力和灵活的操作模式使其成为系统设计的理想选择。推荐在需要高质量 SDI 信号传输的应用中使用此设备。无论是在数字视频路由器还是分配放大器中,LMH0307 都能够提供可靠且高效的解决方案。通过结合其优秀的性能和全面的支持服务,用户可以轻松地集成并优化他们的系统设计。

LMH0307GRE/NOPB参数

参数
数据速率 3Gbps
最小LIN总线电压 -
调节器电压 -
支持协议 DVB-ASI,SMPTE
最大工作供电电压 3.465V
LIN 规格 -
LIN总线唤醒功能 -
最小工作供电电压 3.135V
内置选项 -
最大LIN总线电压 -
长*宽*高 3mm*3mm*700μm
通用封装 CSBGA-25
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

LMH0307GRE/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH0307GRE/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS LIN收发器 TEXAS INSTRUMENTS LMH0307GRE/NOPB LMH0307GRE/NOPB数据手册

LMH0307GRE/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 70.3162
500+ ¥ 68.5285
750+ ¥ 66.7408
库存: 450
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 17579.05
