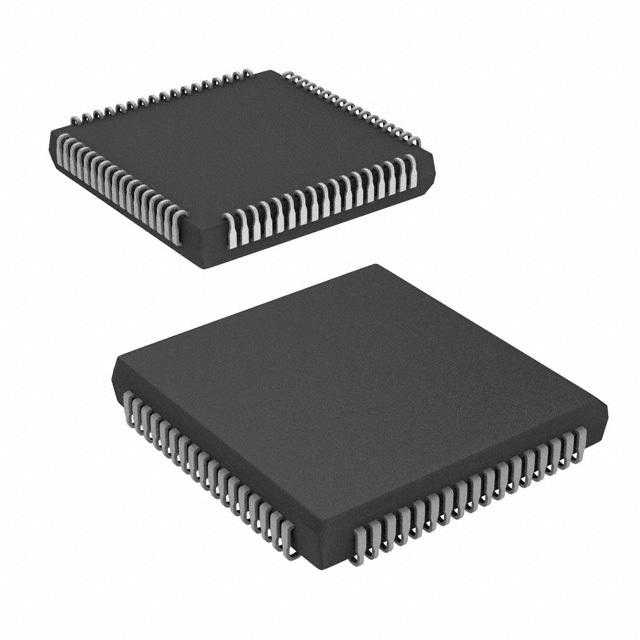

TL16C754FN

产品分类: 通用异步收发器(UART)
厂牌: TEXAS INSTRUMENTS
产品描述: 3Mbps 是 是 是 4,QUART 2.7V 5.5V 64B LCC 贴片安装
供应商型号: CY-TL16C754FN
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 通用异步收发器(UART) TL16C754FN

TL16C754FN概述

    TL16C754 Quad UART with 64-Byte FIFO

    产品简介


    TL16C754 是一款四通道通用异步收发器(UART),具有64字节FIFO缓冲区、自动硬件/软件流控制以及高达3 Mbps的数据传输速率。这款芯片不仅继承了ST16C654的功能,还增加了多项增强特性。它广泛应用于通信、工业自动化、嵌入式系统等领域,尤其是在需要高可靠性和高性能的环境中。

    技术参数


    - 输入时钟频率:最高支持50 MHz(3 Mbps)适用于5 V操作;最高支持35 MHz(2 Mbps)适用于3.3 V操作。
    - FIFO缓冲区:每个通道具备64字节的发送和接收FIFO缓冲区,具备错误标志。
    - 触发级别:支持编程和选择可配置的发送和接收FIFO触发级别,用于DMA和中断生成。
    - 电源电压:支持3.3 V或5 V供电。
    - 工作温度范围:-40°C 至 85°C。
    - 数据格式:可配置为5、6、7或8位字符,支持奇偶校验位(偶数、奇数或无校验)和1、1.5或2位停止位。
    - 传输控制:支持3.3 V或5 V供电,具备多种中断控制功能,包括接收就绪、发送就绪等。

    产品特点和优势


    - 高可靠性:64字节的FIFO缓冲区减少了中断频率,增强了系统的稳定性和数据传输的可靠性。
    - 多通道设计:支持四个独立的UART通道,每个通道都具备独立的配置选项,适合多设备间的数据交互。
    - 增强功能:具备自动硬件/软件流控制,能显著减少软件开销并提高系统效率。
    - 灵活性:支持3.3 V和5 V双电压供电,能够适应不同系统的需求。

    应用案例和使用建议


    - 工业自动化:TL16C754广泛应用于工业控制系统,例如PLC、SCADA系统中,其强大的数据处理能力和稳定性使其成为关键环节的理想选择。
    - 通信模块:适用于各种通信模块中,尤其是对数据传输速度和精度要求较高的场合。
    - 嵌入式系统:在嵌入式系统中,TL16C754可以帮助简化系统设计,减少对外部处理器的依赖,提升整体性能。
    使用建议:
    - 在高数据传输速率场景下,确保供电电压和时钟频率匹配最佳配置以获得最佳性能。
    - 定期检查接收和发送FIFO的触发级别设置,以确保在复杂环境中保持数据传输的连续性和准确性。
    - 使用自动硬件流控制可以有效避免数据溢出和丢失,建议在系统中启用这一功能。

    兼容性和支持


    TL16C754与同类产品如ST16C654具有引脚兼容性,便于升级替换。此外,TI提供详尽的技术文档和及时的客户支持,确保用户在使用过程中能够得到有效的帮助。

    常见问题与解决方案


    - 问题:如何正确配置FIFO触发级别?
    - 解决方案:根据具体应用场景选择合适的触发级别,确保在满足性能需求的同时不会过度消耗系统资源。
    - 问题:如何启用硬件流控制?
    - 解决方案:通过设置增强功能寄存器(EFR)中的相关位来启用自动CTS和自动RTS功能,详见技术手册中的相关章节。

    总结和推荐


    TL16C754是一款高性能、多功能的四通道UART,特别适合于需要高可靠性、高速度和强大数据处理能力的应用场景。其强大的功能集和良好的兼容性使得它在市场上具有极强的竞争力。强烈推荐在工业自动化、通信模块和嵌入式系统中使用TL16C754。

TL16C754FN参数

参数
FIFO大小 64B
典型供电电流 -
最小工作供电电压 2.7V
接收器数量 -
带 IrDA 编码器/解码器 -
数据速率 3Mbps
带假起始位检测
带自动流量控制
最大工作供电电压 5.5V
带调制解调器控制
收发器数量 -
支持协议 -
通道数量 4,QUART
通用封装 LCC
安装方式 贴片安装
零件状态 停产

TL16C754FN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TL16C754FN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 通用异步收发器(UART) TEXAS INSTRUMENTS TL16C754FN TL16C754FN数据手册

TL16C754FN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7024 ¥ 46.1945
25+ $ 5.4668 ¥ 45.398
50+ $ 5.2312 ¥ 44.6016
100+ $ 5.1369 ¥ 44.2034
300+ $ 5.0898 ¥ 43.8051
500+ $ 5.0427 ¥ 43.4069
1000+ $ 4.9013 ¥ 41.4157
5000+ $ 4.9013 ¥ 41.4157
库存: 1408
起订量: 22 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.19
直接购买
加入购物车
