430BOOST-SHARP96

产品分类: 其他可编程器件
厂牌: TEXAS INSTRUMENTS
产品描述: Sharp LCD BoosterPack for the LaunchPad
供应商型号: 3009893
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 其他可编程器件 430BOOST-SHARP96

430BOOST-SHARP96概述


    产品简介

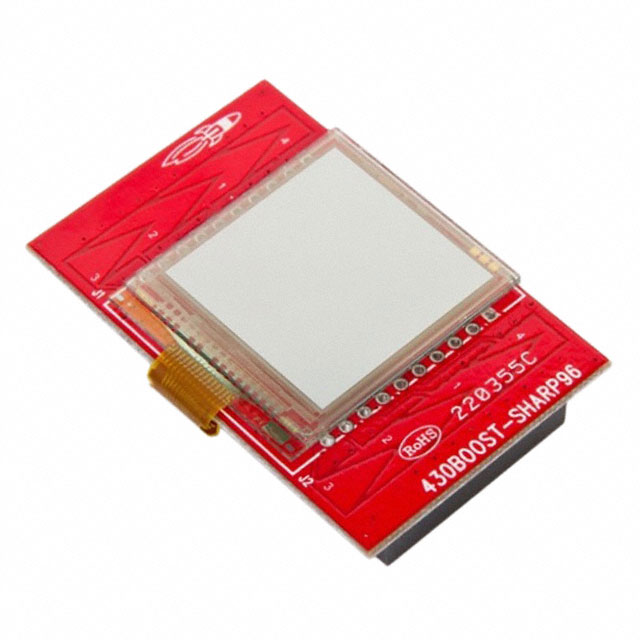

    Sharp® LCD BoosterPack (430BOOST-SHARP96) 是一款专为LaunchPad开发板设计的LCD扩展模块,采用Sharp公司生产的LS013B4DN04反射式内存液晶显示屏(Memory LCD)。该模块提供了一个1.3英寸、分辨率为96x96像素的超低功耗显示屏,并且配备了两个电容式触摸滑动条。这款产品适用于显示传感器读数、时间以及其他信息,同时也支持通过触摸进行输入操作。该BoosterPack主要应用于MCU LaunchPad™评估套件的开发者环境。

    技术参数


    主要规格:
    - 显示屏类型:Sharp LS013B4DN04反射式内存液晶屏
    - 屏幕尺寸:1.3英寸
    - 分辨率:96x96像素(9216个像素)
    - 电源需求:3.3V至5V直流电源(可配置)
    - 功耗:静态模式下典型功率消耗为6µW
    - 触摸滑动条:2个电容式触摸滑动条,每个滑动条由三个元素组成
    - 显示接口:SPI串行数据接口
    电气特性:
    - 电压范围:3.3V至5V
    - 电流消耗:极低,典型值为6µW(静态模式)
    - 工作温度:未明确提及具体温度范围,但根据其他描述,可在室内环境下正常工作
    工作环境:
    - 适用环境:可在室内环境中使用,无需额外光源,最低亮度要求为0.5 lux
    - 兼容性:与MSP430G2系列MCU及其他指定的MCU兼容

    产品特点和优势


    产品特点:
    - 超低功耗:静态模式下典型功耗仅为6µW,适合电池供电的应用
    - 高对比度:黑白反射面板具有高对比度显示效果
    - 电容式触摸滑动条:提供用户友好的输入方式
    - 完全开源:硬件和软件均开放源代码,方便开发者修改和定制
    优势:
    - 高适应性:可以适用于各种MCU平台,尤其是MSP430系列
    - 易于集成:模块化设计便于安装和拆卸
    - 丰富的应用场景:不仅可以用于展示数据,还可以作为输入界面,应用广泛

    应用案例和使用建议


    应用场景:
    - 环境监测系统:可用于实时显示环境中的温湿度等数据
    - 智能家居设备:显示时间、天气预报等信息
    - 工业控制仪表:用于显示各类工业参数和报警信息
    使用建议:
    - 校准滑动条:由于无材料覆盖层,使用时需确保手指直接接触滑动条以获得准确读数
    - 电源管理:根据具体需求选择合适的电源配置,避免不必要的能耗

    兼容性和支持


    兼容性:
    - MCU兼容:与MSP430系列MCU完全兼容,通过SPI接口连接
    - 软件支持:提供图形库(Graphics Library)和电容式触摸库(Capacitive Touch Library)的支持
    厂商支持:
    - 文档和支持:厂商提供了详尽的用户手册和技术资料,可通过官方网站下载
    - 在线社区:TI的E2E社区提供了大量的技术支持和问题解答,方便开发者交流经验

    常见问题与解决方案


    常见问题及解决方案:
    1. 滑动条读数不准确
    - 解决方案:检查是否使用手指直接接触滑动条,必要时重新校准滑动条的基线值。
    2. 显示内容无法更新
    - 解决方案:确认SPI接口配置正确,检查是否需要更新MCU的固件。
    3. 设备异常发热
    - 解决方案:确保设备在适宜的工作环境中使用,并遵循文档中的建议操作步骤。

    总结和推荐


    综合评估:
    - 优点:超低功耗、高对比度显示、丰富的交互功能、开源的硬件和软件设计、广泛的兼容性和强大的技术支持。
    - 缺点:未配备材料覆盖层,影响触摸滑动条的准确性,但可以通过适当校准来改善。
    推荐:
    强烈推荐使用Sharp® LCD BoosterPack (430BOOST-SHARP96)。它不仅具备出色的显示效果和低功耗特性,还提供了强大的硬件和软件支持,非常适合需要高性能显示模块的项目开发。无论是初学者还是专业开发者,都可以轻松地利用这款BoosterPack快速搭建出高效的用户界面。

430BOOST-SHARP96参数

参数 值
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
零件状态 停产
包装方式 盒装

430BOOST-SHARP96厂商介绍

Texas Instruments(德州仪器)是一家总部位于美国达拉斯的半导体公司,设计、制造和销售模拟及嵌入式处理芯片,产品涵盖电源管理、信号链、微控制器、处理器、传感器、接口和无线连接等类别。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Texas Instruments 相关型号,如 TL431AIDBZR、LM358DR、LM258DR、LM1117IMPX-3.3/NOPB 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

430BOOST-SHARP96数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他可编程器件 TEXAS INSTRUMENTS 430BOOST-SHARP96 430BOOST-SHARP96数据手册

430BOOST-SHARP96封装设计

查看详情并下载
Symbol
Footprint
3D Model
