HW-USB-II-G

产品分类: 其他可编程器件
产品描述:
供应商型号: ET-2829338
供应商: 海外现货
标准整包数: 1
ADVANCED MICRO DEVICES 其他可编程器件 HW-USB-II-G

HW-USB-II-G概述

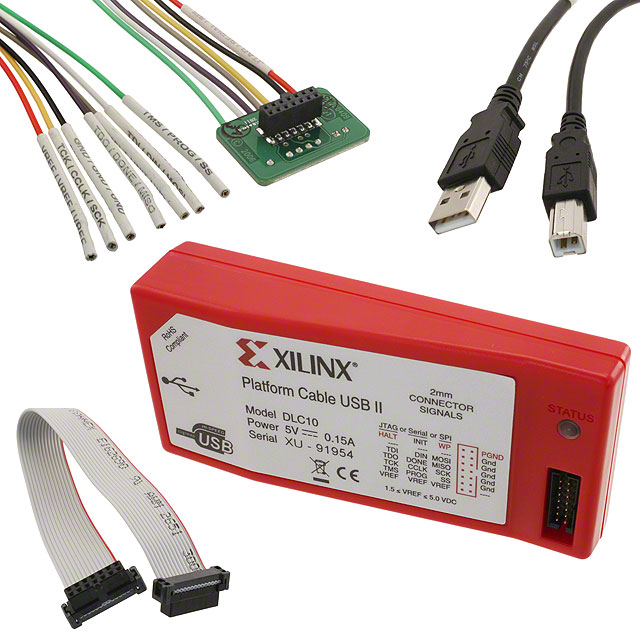

    Xilinx Platform Cable USB II 技术手册

    产品简介


    Xilinx Platform Cable USB II 是一款高性能的FPGA和PROM编程与配置工具。它小巧便携,具有FPGA加速固件,通过电缆连接到主机系统。这款工具利用高速的从属串行模式编程接口,易于使用且完全集成,可与Xilinx iMPACT软件完美配合。它还支持多种操作系统,适用于不同版本的Xilinx设计工具,并支持各种I/O电压,保证了广泛的兼容性。Platform Cable USB II 还具备可靠的数据传输能力,符合CE和FCC标准,并且支持行业标准协议如JTAG边界扫描、SPI和USB 2.0。

    技术参数


    - 输入电源: 5V 0.15A
    - 连接接口: USB 2.0接口(向下兼容USB 1.1)
    - 支持的操作系统: Microsoft Windows XP Professional、Microsoft Windows Vista、Red Hat Enterprise Linux、SUSE Linux Enterprise
    - 数据传输速率: 可达480 MHz(实际速率根据连接环境而异)
    - 目标I/O电压: 支持5V (TTL)、3.3V (LVCMOS)、2.5V、1.8V 和 1.5V
    - 可编程设备: 所有Xilinx设备、XC18V00 ISP PROMs、Platform Flash XCF00S/XCF00P/XL PROMs、所有UltraScale™、7系列、Virtex®和Spartan® FPGA系列,以及Zynq-7000 SoCs
    - CPLD编程: XC9500XL和CoolRunner™ XPLA3 / CoolRunner-II CPLDs
    - 信号引脚: 包括VREF、PROG、CCLK、DONE、DIN、INIT、TMS、SS、TCK、SCK、TDO、MISO、TDI、MOSI等
    - 支持的配置模式: 边界扫描(IEEE 1149.1/IEEE 1532)、从属串行模式、SPI

    产品特点和优势


    1. 高集成度: 集成创新的FPGA加速固件,小巧轻便。
    2. 易用性: 自动检测目标I/O电压,易于操作和管理。
    3. 兼容性强: 兼容多种操作系统和Xilinx设计工具。
    4. 可靠性: 符合CE和FCC标准,具备USB-IF认证。
    5. 优化性: 高度优化以满足Xilinx设计工具需求,提高编程效率。

    应用案例和使用建议


    - 应用案例: 在原型设计环境中进行FPGA配置、PROM编程和CPLD编程。此外,还可用于直接编程第三方SPI闪存设备,并通过FPGA JTAG端口间接编程。
    - 使用建议: 确保安装最新的Xilinx设计工具和服务包,以获得最佳性能和最新的bug修复。对于复杂的编程任务,建议使用Xilinx的高级设计工具如Vivado或ISE。

    兼容性和支持


    - 兼容性: 与Xilinx设计工具高度兼容,如Vivado、ISE、ChipScope Pro Analyzer和System Generator for DSP。
    - 支持: 包含详细的技术手册和在线文档,以及自动安装的设备驱动程序。对于需要更新固件的情况,平台提供明确的警告消息,并详细说明更新过程。

    常见问题与解决方案


    1. 问题: 更新过程中无法启动设备。
    - 解决方案: 确认已正确安装并连接好所有硬件设备,重新尝试更新过程。
    2. 问题: 操作系统不支持。
    - 解决方案: 查看操作系统支持列表,确保安装的是受支持的操作系统版本。
    3. 问题: 通信中断。
    - 解决方案: 检查USB连接是否松动,确保设备与计算机之间没有物理干扰。

    总结和推荐


    Xilinx Platform Cable USB II 是一款高效、可靠且易用的编程与配置工具。它支持广泛的应用场景,兼容多种设备和操作系统,并提供了强大的技术支持。推荐使用该产品进行快速而可靠的FPGA和PROM编程及配置。

HW-USB-II-G参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
零件状态 在售
包装方式 盒装

HW-USB-II-G厂商介绍

Advanced Micro Devices, Inc.(简称AMD)是一家美国跨国半导体公司,成立于1969年,总部位于加利福尼亚州圣克拉拉。AMD是全球领先的微处理器制造商,专注于设计和生产各种类型的高性能计算和图形处理解决方案。

主营产品分类:
1. 处理器:包括中央处理器(CPU)和加速处理单元(APU),用于个人电脑、服务器和嵌入式系统。
2. 图形处理器(GPU):用于游戏机、个人电脑、工作站和数据中心。
3. 半定制和定制SoC:为特定应用(如游戏机和嵌入式系统)提供定制解决方案。
4. 专业解决方案:包括数据中心处理器和图形卡,以及安全和存储解决方案。

应用领域:
1. 个人电脑和笔记本电脑:提供高性能处理器和图形卡。
2. 服务器和数据中心:提供高性能、能效比高的处理器和图形解决方案。
3. 嵌入式系统:为工业、汽车和物联网设备提供定制解决方案。
4. 游戏和娱乐:为游戏机和高端游戏PC提供图形和处理器解决方案。

AMD的优势:
1. 技术创新:AMD以其在处理器和图形技术方面的创新而闻名,如Ryzen处理器和Radeon显卡系列。
2. 性能与能效:AMD的产品以其高性能和能效比而受到市场青睐。
3. 竞争力定价:AMD的产品通常以具有竞争力的价格提供高性能,吸引广泛的消费者和企业客户。
4. 合作伙伴关系:AMD与多家全球领先的技术公司建立了合作伙伴关系,共同开发和推广其产品。

HW-USB-II-G数据手册

厂牌 PDF简要描述 下载
ADVANCED MICRO DEVICES 其他可编程器件 ADVANCED MICRO DEVICES HW-USB-II-G HW-USB-II-G数据手册

HW-USB-II-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
