IS62WV2568BLL-55TLI

产品分类: 静态随机存储器(SRAM)
产品描述: 2Mb (256K x 8) 256 k x 8 2.5V 15mA 3.6V 18MHz Parallel TSOP-32 贴片安装
供应商型号: EUR-IS62WV2568BLL-55TLI
供应商: 海外现货
标准整包数: 1

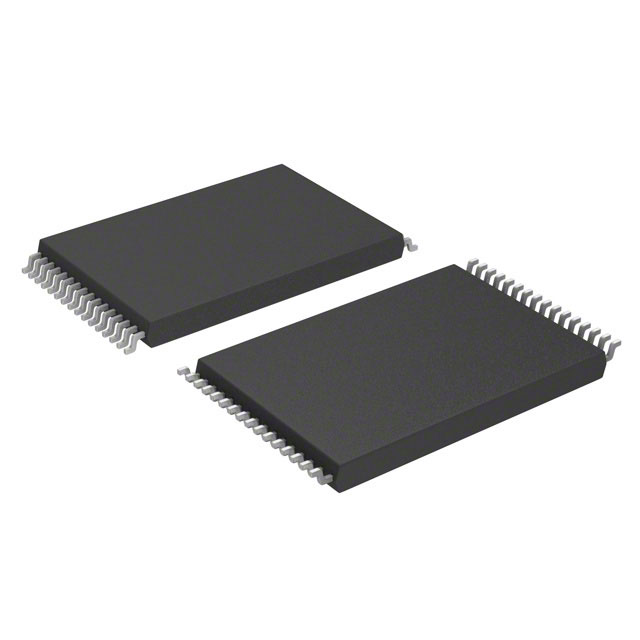

INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS62WV2568BLL-55TLI

IS62WV2568BLL-55TLI概述

    # 高速低功耗静态RAM:IS62WV2568ALL 和 IS62WV2568BLL

    产品简介


    IS62WV2568ALL 和 IS62WV2568BLL 是由 Integrated Silicon Solution, Inc. 生产的高速、超低功耗的 CMOS 静态随机存取存储器(SRAM),具有256K x 8 的存储容量。这些器件广泛应用于需要高可靠性和低功耗的场合,例如消费电子、工业控制、通信系统和便携式设备。

    技术参数


    以下是IS62WV2568ALL 和 IS62WV2568BLL 的主要技术参数:
    - 速度: 45ns, 55ns, 70ns
    - 电源电压范围:
    - IS62WV2568ALL: 1.65V - 2.2V
    - IS62WV2568BLL: 2.5V - 3.6V
    - 静态电流:
    - IS62WV2568ALL: 3mA(典型值)
    - IS62WV2568BLL: 3mA(典型值)
    - 待机电流:
    - IS62WV2568ALL: 9µW(典型值)
    - IS62WV2568BLL: 10µW(典型值)
    - 输入输出电压:
    - Voh (Ioh=-0.1mA): 1.65-2.2V: 1.4V, 2.5-3.6V: 2.2V
    - Vol (Iol=0.1mA): 1.65-2.2V: 0.2V, 2.5-3.6V: 0.4V
    - Vih: 1.65-2.2V: 1.4Vcc + 0.2V, 2.5-3.6V: 2.2Vcc + 0.3V
    - Vil: 1.65-2.2V: -0.2V to 0.4V, 2.5-3.6V: -0.2V to 0.6V
    - 封装:
    - TSOP (TYPE I)
    - sTSOP (TYPE I)
    - mini BGA (6mm x 8mm)

    产品特点和优势


    IS62WV2568ALL 和 IS62WV2568BLL 具有以下独特功能和优势:
    - 低功耗: 通过CMOS低功耗操作实现了典型的36mW工作功率和9µW待机功率。
    - 高可靠性: 使用ISSI的高性能CMOS技术制造,确保了高可靠性和低功耗。
    - 静态操作: 无需时钟或刷新,简化了系统的复杂性。
    - 工业级温度: 支持工业温度范围(-40°C到+85°C),适用于严苛的环境条件。
    - 封装选项: 提供多种封装选择,方便不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 消费电子: 用于需要高速存取的小型手持设备。
    - 工业控制: 适合自动化设备中需要长期稳定运行的场景。
    - 通信系统: 在路由器和交换机中作为缓存内存使用。
    - 便携式设备: 符合低功耗要求,延长电池寿命。
    使用建议
    - 确保电源电压在推荐范围内,避免过压或欠压导致的损坏。
    - 正确设置CS1、CS2、OE和WE信号,以确保数据的正确读写操作。
    - 在设计电路时,考虑外部负载的影响,确保符合器件的负载要求。

    兼容性和支持


    IS62WV2568ALL 和 IS62WV2568BLL 器件可以与不同类型的电子元器件和设备兼容,特别是在相同封装和引脚配置的情况下。此外,ISSI提供了全面的技术支持和服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    问题1: 如何处理过压情况?
    解决方案: 确保所有信号线都在额定范围内。过压会导致器件损坏,因此需检查并校正电源电压。
    问题2: 数据读取不稳定怎么办?
    解决方案: 检查地址和数据信号的上升时间和下降时间是否符合要求,确保它们在5ns以内。必要时增加外部滤波电容。
    问题3: 为何待机电流过高?
    解决方案: 检查是否所有的输入端口都已正确配置。未连接的引脚应设定为高阻态,以减少漏电流。

    总结和推荐


    IS62WV2568ALL 和 IS62WV2568BLL 是一款非常适合各种应用场景的高速低功耗SRAM。它具备出色的可靠性和广泛的温度适应能力,适用于多种工业和消费电子领域。如果您需要一种在低功耗、高可靠性方面表现出色的存储解决方案,我们强烈推荐使用这两款产品。

IS62WV2568BLL-55TLI参数

参数
最大时钟频率 18MHz
最大工作供电电压 3.6V
最小工作供电电压 2.5V
组织 256 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 2Mb (256K x 8)
最大供电电流 15mA
通用封装 TSOP-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS62WV2568BLL-55TLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS62WV2568BLL-55TLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS62WV2568BLL-55TLI IS62WV2568BLL-55TLI数据手册

IS62WV2568BLL-55TLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.668 ¥ 22.5446
库存: 459
起订量: 89 增量: 1
交货地:
最小起订量为:10
合计: ¥ 225.44
