IS63LV1024L-10TL

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128 k x 8 3V 150mA 3.6V Parallel TSOP-32 贴片安装
供应商型号: SEU-IS63LV1024L-10TL
供应商: 海外现货
标准整包数: 1

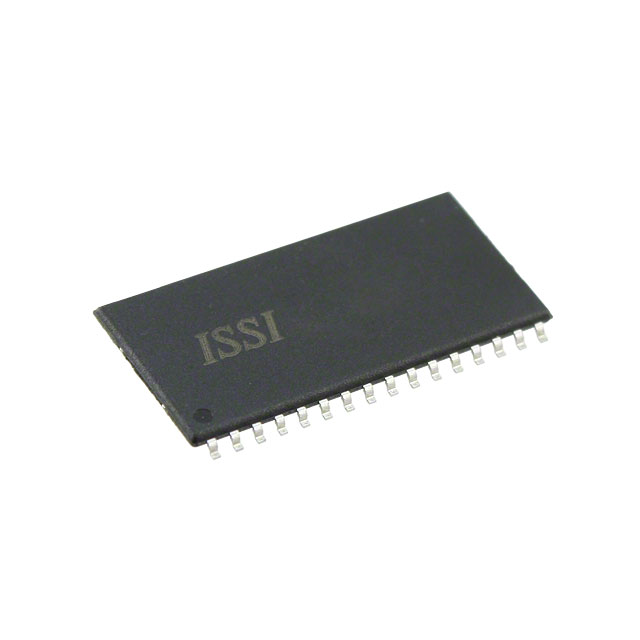

INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS63LV1024L-10TL

IS63LV1024L-10TL概述

    IS63LV1024/IS63LV1024L 高速CMOS静态RAM技术手册

    产品简介


    IS63LV1024/IS63LV1024L 是一款由Integrated Silicon Solution, Inc.(ISSI)生产的高可靠性、低功耗131,072字节 x 8位的高速CMOS静态随机存取存储器(SRAM)。该产品采用了革命性的引脚布局设计,能够满足多种应用需求。该芯片适用于工业、商业级设备中,主要用于高速数据存储和处理任务。

    技术参数


    - 访问速度:8 ns、10 ns、12 ns
    - 电源电压:单电源供电,电压范围为3.3V ± 0.3V(商用),3.3V ± 0.15V(工业级)
    - 功能:完全静态操作,无需时钟或刷新;可选的CE和OE控制;CMOS输入输出兼容TTL
    - 封装形式:32引脚SOJ、TSOP、STSOP、BGA等
    - 电源消耗:典型工作电流为75 mA(@15 ns,商用),105 mA(@15 ns,工业级)
    - 尺寸:多种封装形式提供不同的尺寸选择,例如32-pin TSOP (Type II) 封装

    产品特点和优势


    1. 高性能:访问速度可达8 ns、10 ns、12 ns,远超同类产品。
    2. 低功耗:当CE(片选使能)处于高电平时,功耗可降低至250 μW(典型值)。
    3. 噪声抑制能力强:多中心电源和接地引脚设计提高了抗干扰能力。
    4. 易于扩展:通过CE和OE(输出使能)选项,可以轻松实现内存扩展。
    5. 多种封装:提供了多种封装形式以适应不同的电路板设计需求。

    应用案例和使用建议


    应用案例:
    IS63LV1024/IS63LV1024L广泛应用于工业控制、网络通信、计算机外围设备等领域,特别是在需要高速数据读写和低功耗的应用场合。
    使用建议:
    - 确保所有信号线符合手册中的时间参数要求,避免信号失真。
    - 使用多点接地连接来提高电磁兼容性(EMC)。
    - 在高温环境下使用时,要特别注意散热措施,避免温度超过工业级的最大范围。

    兼容性和支持


    - 兼容性:该产品与TTL兼容,便于与现有系统集成。
    - 支持和服务:如果需要更多技术支持或产品信息,请联系官方客服(电话:1-800-379-4774)。

    常见问题与解决方案


    - 问题1:无法正常读取数据。
    - 解决方案:检查地址和数据线的连接是否正确,确认电源电压是否稳定。
    - 问题2:功耗过高。
    - 解决方案:确保在不需要操作时关闭CE信号,进入待机模式。
    - 问题3:数据丢失。
    - 解决方案:确认数据保持电压(VDR)是否在2.0V到3.6V之间,并且确保CE引脚电压高于VDD-0.2V。

    总结和推荐


    综合评估:IS63LV1024/IS63LV1024L是一款出色的高速CMOS静态RAM,具有卓越的性能和广泛的适用性。其低功耗设计和良好的噪声抑制能力使其成为高性能应用的理想选择。
    推荐使用:强烈推荐用于需要高速读写和低功耗的场合。特别是在需要长期稳定工作的工业应用中,该产品将展现出色的性能和可靠性。

IS63LV1024L-10TL参数

参数
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 128 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 1Mb (128K x 8)
最大供电电流 150mA
最大时钟频率 -
通用封装 TSOP-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

IS63LV1024L-10TL厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS63LV1024L-10TL数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS63LV1024L-10TL IS63LV1024L-10TL数据手册

IS63LV1024L-10TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
