IS61NLP51236-200TQLI

产品分类: 静态随机存储器(SRAM)
产品描述: 2.25MB 512 k x 36 3.135V 475mA 3.465V 200MHz Parallel QFP 贴片安装
供应商型号: 87061NLP51236200TQLI
供应商: Mouser
标准整包数: 1

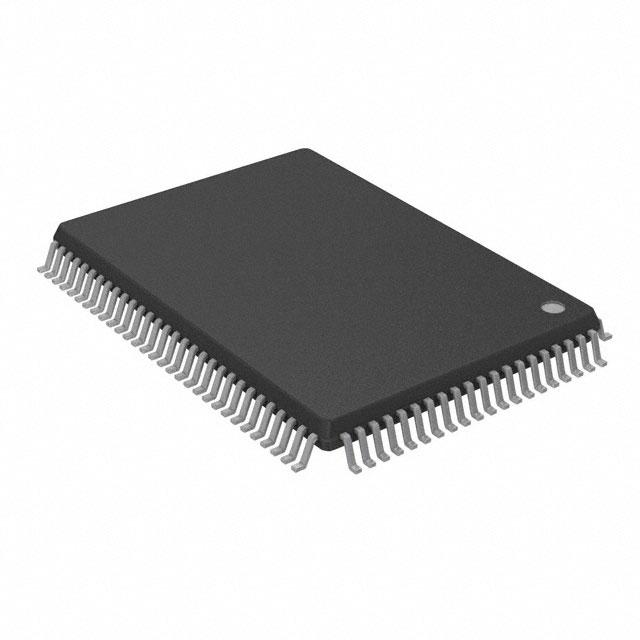

INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS61NLP51236-200TQLI

IS61NLP51236-200TQLI概述

    IS61NLP25672/IS61NVP25672/IS61NLP51236/IS61NVP51236/IS61NLP102418/IS61NVP102418 高速低功耗同步静态RAM技术手册

    产品简介


    IS61NLP25672/IS61NVP25672、IS61NLP51236/IS61NVP51236 和 IS61NLP102418/IS61NVP102418 是 Integrated Silicon Solution, Inc.(ISSI)推出的一系列高速低功耗同步静态RAM。这些产品提供了一种具有高带宽和高性能的存储解决方案,适用于网络和通信应用。它们分为三个不同的型号:256K x 72、512K x 36 和 1M x 18,提供了多种容量选择以满足不同需求。

    技术参数


    这些产品的主要技术参数如下:
    | 参数 | 规格 |

    | 带宽 | 100% 无等待状态 |
    | 内部自定时写周期 | 支持 |
    | 字节写控制 | 单个 R/W 控制引脚 |
    | 地址和数据寄存 | 时钟控制、注册 |
    | 模式输入 | 线性或交错突发序列 |
    | 芯片使能 | 三个芯片使能,支持深度扩展 |
    | 功耗模式 | 电源下降模式 |
    | 数据输入输出 | 共享数据输入输出端口 |
    | 时钟使能 | 时钟和挂起操作使能 |
    | 封装形式 | 100针 TQFP, 119球 PBGA, 165球 PBGA, 209球 PBGA |
    | 供电电压 | NVP: Vdd 2.5V (±5%), Vddq 2.5V (±5%)
    NLP: Vdd 3.3V (±5%), Vddq 3.3V/2.5V (±5%) |
    | 界面扫描 | JTAG边界扫描支持 |

    产品特点和优势


    这些产品的关键特点包括:
    - 无等待状态:在读写切换时无需等待周期,提高了总线利用率。
    - 单引脚 R/W 控制:简化了设计和连接。
    - 内建自定时写周期:简化了设计和调试过程。
    - 三芯片使能:方便实现深度扩展和地址管线化。
    - 多种封装形式:适用于各种应用场合,提供灵活的选择。

    应用案例和使用建议


    这些高速低功耗同步静态RAM主要应用于网络和通信领域,例如路由器、交换机、光纤网络系统等。使用建议如下:
    - 高带宽需求:在网络和通信系统中,这些RAM可以提供快速的数据访问速度,从而提高系统的整体性能。
    - 低功耗:适用于需要长时间运行且对功耗敏感的应用场合。
    - 灵活性:通过多种封装形式,可以适应不同的物理尺寸限制。

    兼容性和支持


    这些产品具有广泛的兼容性,支持标准的JTAG接口,便于进行边界扫描测试。此外,ISSI还提供全面的技术支持和维护服务,确保用户能够充分利用这些产品的功能。

    常见问题与解决方案


    以下是一些常见的问题及解决方法:
    1. 电源供应不稳定:检查电源线路和接地是否稳定,确保供电符合规格要求。
    2. 数据访问错误:确认时钟信号和地址信号的正确性,确保所有控制引脚配置正确。
    3. 突发模式不正常:检查模式引脚(MODE)配置是否正确,确保按预期的顺序产生数据。

    总结和推荐


    综上所述,IS61NLP25672/IS61NVP25672、IS61NLP51236/IS61NVP51236 和 IS61NLP102418/IS61NVP102418 系列高速低功耗同步静态RAM具有优秀的性能和广泛的应用范围。它们的无等待状态、低功耗特性以及多种封装形式使其成为网络和通信应用的理想选择。强烈推荐用于高带宽需求和低功耗需求的应用场合。

IS61NLP51236-200TQLI参数

参数
接口类型 Parallel
存储容量 2.25MB
最大供电电流 475mA
最大时钟频率 200MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 512 k x 36
数据总线宽度 -
通用封装 QFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘,管装

IS61NLP51236-200TQLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS61NLP51236-200TQLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS61NLP51236-200TQLI IS61NLP51236-200TQLI数据手册

IS61NLP51236-200TQLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.7145 ¥ 225.7375
10+ $ 23.3712 ¥ 197.4866
25+ $ 23.112 ¥ 195.2964
50+ $ 22.5504 ¥ 190.5509
72+ $ 18.186 ¥ 153.6717
288+ $ 18.1545 ¥ 153.4055
库存: 60
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 225.73
