IS62WV1288BLL-55HLI-TR

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128 k x 8 2.5V 8mA 3.6V Parallel SOP 贴片安装,黏合安装
供应商型号: AV-S-IS62WV1288BLL-55HLI-TR
供应商: Avnet
标准整包数: 2000

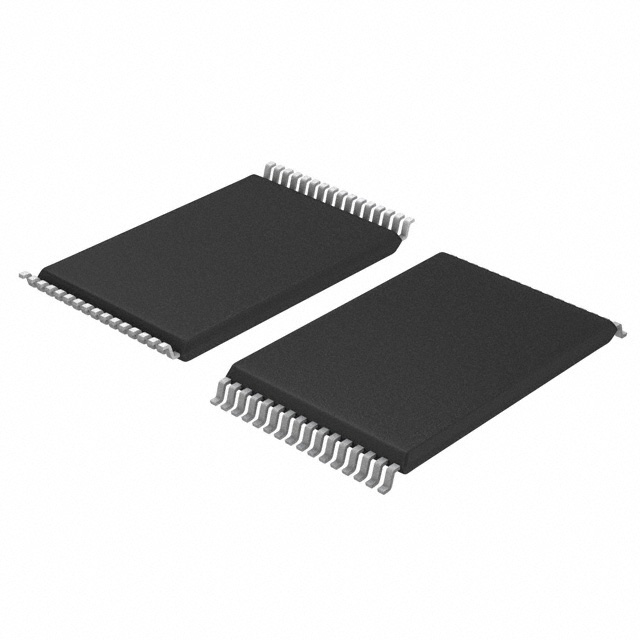

INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS62WV1288BLL-55HLI-TR

IS62WV1288BLL-55HLI-TR概述


    产品简介


    基本介绍
    IS62WV1288ALL、IS62WV1288BLL 和 IS65WV1288BLL 是由 Integrated Silicon Solution, Inc.(ISSI)生产的高速、低功耗的 CMOS 静态随机存取存储器(SRAM)。这些存储器组织为 128K 字节乘以 8 位,具有高性能和低功耗的特点。主要适用于商业、工业及汽车领域,适合各种嵌入式系统和通信设备。

    技术参数


    主要规格
    - 工作电压:IS62WV1288ALL:1.65V 至 2.2V;IS62/65WV1288BLL:2.5V 至 3.6V
    - 访问时间:45ns、55ns、70ns
    - 工作温度范围:
    - 商业级:0°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 汽车级:-40°C 至 +125°C
    电气特性
    - 输出高电压:1.65V 至 2.2V 时为 1.4V;2.5V 至 3.6V 时为 2.2V
    - 输入高电压:1.65V 至 2.2V 时为 1.4V 或 Vdd + 0.2V;2.5V 至 3.6V 时为 2.2V 或 Vdd + 0.3V
    - 输入低电压:1.65V 至 2.2V 时为 -0.2V 至 0.4V;2.5V 至 3.6V 时为 -0.2V 至 0.6V
    功耗
    - 动态工作电流:最大 17mA(2.5V 至 3.6V)
    - 静态电流:最大 10μA(CMOS 输入)

    产品特点和优势


    - 高性能:高达 45ns 的访问时间,使得该存储器适用于需要快速数据处理的应用。
    - 低功耗:典型操作时的功耗仅为 30mW,CMOS 备用模式下功耗降至 15μW。
    - 宽电压范围:可在不同的电压环境下稳定运行,覆盖多种应用需求。
    - 全静态操作:无需时钟信号或刷新周期,简化了系统设计。
    - 引脚兼容性:提供多种封装形式,方便灵活的系统集成。

    应用案例和使用建议


    应用案例
    这些 SRAM 芯片广泛应用于工业控制、通信设备、汽车电子等领域,特别是在需要高速数据读写和稳定工作的场合。
    使用建议
    - 确保所有地址、数据和控制信号符合电气规范,避免过压或欠压情况。
    - 在高温环境下使用时,应特别注意散热,确保器件正常工作。
    - 使用适当的电源滤波器来减少噪声干扰。

    兼容性和支持


    兼容性
    - 引脚兼容性:支持多种封装类型,如 TSOP、sTSOP、SOP 和 BGA。
    - 电气兼容性:支持 TTL 和 CMOS 接口标准。
    支持和服务
    - 客户可以联系 ISSI 获取技术支持和相关文档,了解最新的产品信息和版本更新。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:芯片无法正常工作,输出异常。
    - 解决方案:检查供电电压是否在规定范围内,确保信号线连接正确。

    - 问题:功耗过高。
    - 解决方案:检查电路设计是否有不必要的高负载,确认外部电源质量良好。

    总结和推荐


    综合评估
    IS62WV1288ALL 和 IS62/65WV1288BLL 在高性能、低功耗和宽电压范围方面表现优秀,适合在多种应用环境中使用。它们的引脚兼容性、易用性和可靠性使其成为嵌入式系统的理想选择。
    结论
    强烈推荐使用 IS62WV1288ALL 和 IS62/65WV1288BLL,特别是在需要高性能、低功耗且可靠的数据存储的应用场景中。

IS62WV1288BLL-55HLI-TR参数

参数
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.5V
组织 128 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 1Mb (128K x 8)
最大供电电流 8mA
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS62WV1288BLL-55HLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS62WV1288BLL-55HLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS62WV1288BLL-55HLI-TR IS62WV1288BLL-55HLI-TR数据手册

IS62WV1288BLL-55HLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.512 ¥ 13.3812
6000+ $ 1.443 ¥ 12.7706
10000+ $ 1.3098 ¥ 11.5917
库存: 0
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 0
