IS61NLP102436B-200B3LI

产品分类: 静态随机存储器(SRAM)
产品描述: 36Mb (1M x 36) 1 M x 36 3.135V 400mA 3.465V 200MHz Parallel BGA 贴片安装
供应商型号: AV-E-IS61NLP102436B-200B3LI
供应商: Avnet
标准整包数: 0

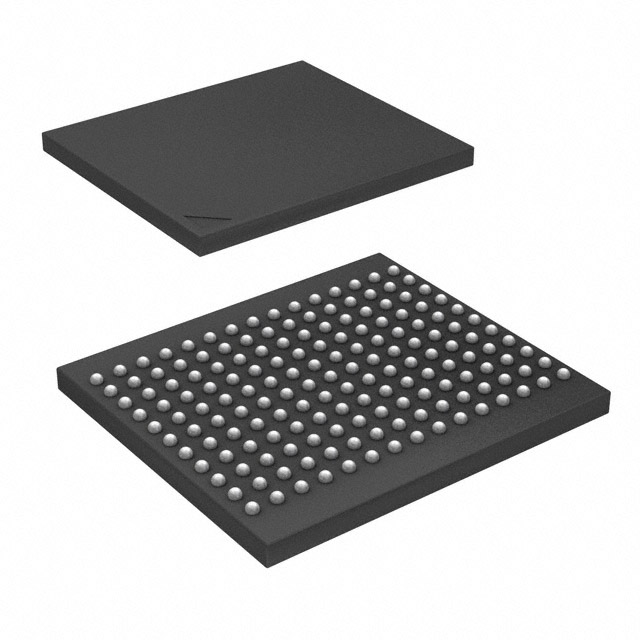

INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS61NLP102436B-200B3LI

IS61NLP102436B-200B3LI概述


    产品简介


    IS61(64)NLP102436B/IS61(64)NVP/NVVP102436B 和 IS61(64)NLP204818B/IS61(64)NVP/NVVP204818B
    这些是高速低功耗同步静态随机存储器(SRAM),专为网络和通信应用设计。它们组织成 1,048,476 个字(36 位)和 2,096,952 个字(18 位),采用 ISSI 的先进 CMOS 技术制造。该系列的特点在于“无等待”状态功能,消除了读写切换时的等待周期,实现了高效的总线利用率。

    技术参数


    | 符号 | 参数 | 250 MHz | 200 MHz | 166 MHz | 单位 |
    |
    | tkq | 时钟访问时间 | 2.8 | 3.1 | 3.8 | ns |
    | tkc | 周期时间 | 4 | 5 | 6 | ns |
    | 频率 | 频率 | 250 | 200 | 166 | MHz |
    - 供电电压
    - NLP:Vdd 3.3V (± 5%), Vddq 3.3V/2.5V (± 5%)
    - NVP:Vdd 2.5V (± 5%), Vddq 2.5V (± 5%)
    - NVVP:Vdd 1.8V (± 5%), Vddq 1.8V (± 5%)
    - 接口
    - 支持 JEDEC 100-pin TQFP, 165-ball PBGA 和 119-ball PBGA 封装
    - 支持 JTAG 边界扫描
    - 温度范围
    - 工业温度可用

    产品特点和优势


    - 高效率:100% 总线利用率,无等待周期。
    - 快速访问:通过内部自定时写周期,提供高速数据访问。
    - 灵活控制:支持单个读写控制引脚、分段写入、多种模式选择。
    - 低功耗:适用于需要高性能且低功耗的应用场景。
    - 可靠性:通过了工业温度测试,可适应广泛的环境条件。

    应用案例和使用建议


    应用案例
    这些 SRAM 主要应用于网络设备、路由器、交换机、服务器等领域,用于缓存、缓冲等场合。例如,在路由器的设计中,这类 SRAM 可以实现快速的数据包处理和转发。
    使用建议
    - 温度管理:由于产品可在较宽的温度范围内工作,确保良好的散热系统,特别是在高温环境下使用时。
    - 电源管理:注意供电电压的稳定性,特别是 Vddq 的波动不应超过 ±5%,以避免数据错误。
    - 时序配置:在高速操作下,需注意数据传输时的时序关系,确保所有输入信号满足设定和保持时间的要求。

    兼容性和支持


    - 封装选项:支持 100-pin TQFP、165-ball PBGA 和 119-ball PBGA 封装,适用于不同的应用需求。
    - 技术支持:ISSI 提供全面的技术支持和文档,方便客户进行设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据错误 | 确保供电电压稳定,检查时序关系。 |
    | 访问速度慢 | 调整时钟频率,确保所有输入信号满足时序要求。 |
    | 环境温度过高 | 使用散热片或其他冷却装置降低温度。 |

    总结和推荐


    IS61(64)NLP102436B/IS61(64)NVP/NVVP102436B 和 IS61(64)NLP204818B/IS61(64)NVP/NVVP204818B 是高性价比、高性能的同步 SRAM,特别适合于高速、低功耗的应用场景。其独特的无等待状态功能使得这些芯片非常适合于需要频繁读写的环境。如果你正在寻找一种能够在网络和通信设备中提供高效、可靠数据存储的解决方案,这些 SRAM 是非常值得推荐的产品。

IS61NLP102436B-200B3LI参数

参数
最大时钟频率 200MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 1 M x 36
数据总线宽度 -
接口类型 Parallel
存储容量 36Mb (1M x 36)
最大供电电流 400mA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS61NLP102436B-200B3LI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS61NLP102436B-200B3LI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS61NLP102436B-200B3LI IS61NLP102436B-200B3LI数据手册

IS61NLP102436B-200B3LI封装设计

查看详情并下载
Symbol
Footprint
3D Model
