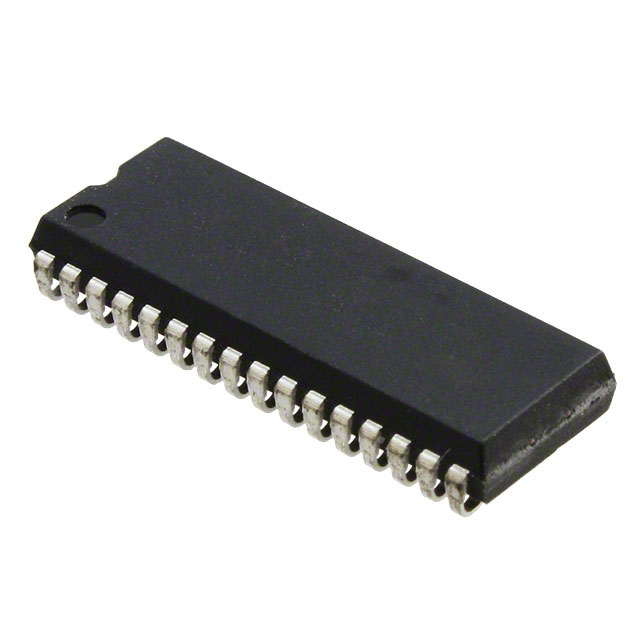

IS63LV1024L-12JL

产品分类: 静态随机存储器(SRAM)
产品描述: 1Mb (128K x 8) 128 k x 8 3V 130mA 3.6V 83MHz Parallel SOJ-32 贴片安装
供应商型号: CY-IS63LV1024L-12JL
供应商: Avnet
标准整包数: 1
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS63LV1024L-12JL

IS63LV1024L-12JL概述

    高速CMOS静态RAM产品介绍:IS63LV1024

    1. 产品简介


    IS63LV1024 和 IS63LV1024L 是由Integrated Silicon Solution, Inc.(ISSI)生产的高速、低功耗的静态随机存取存储器(SRAM)。它们以革命性的引脚排列设计而著称,能够提供快速访问时间和多种封装选择。这些产品广泛应用于工业控制、电信、计算机外围设备和消费电子等领域。

    2. 技术参数


    - 访问时间:8 ns, 10 ns, 12 ns
    - 电源电压:3.3V
    - 工作温度范围:
    - 商业级:0°C 到 +70°C
    - 工业级:-40°C 到 +85°C
    - 引脚配置:32-pin SOJ, 32-pin TSOP, 32-pin STSOP, 36-pin BGA (8mm x 10mm)
    - 数据位宽:8位
    - 容量:131,072字节 x 8位
    - 输入/输出特性:
    - 输入低电压:-0.3V 至 0.8V
    - 输入高电压:2.2V 至 VDD + 0.3V
    - 输出低电压:最大 0.4V
    - 输出高电压:最小 2.4V
    - 功耗:
    - 典型值:75mA(商业级),65mA(工业级)

    3. 产品特点和优势


    IS63LV1024系列的特点和优势如下:
    - 高性能、低功耗:采用ISSI高性能CMOS工艺制造,确保了高可靠性和低功耗。
    - 多中心电源和接地引脚:提升了噪声免疫力,增强了可靠性。
    - 易扩展性:通过CE和OE选项,可以方便地进行内存扩展。
    - 完全静态操作:无需时钟信号或刷新信号。
    - 兼容性强:输入输出兼容TTL电平,便于集成到现有系统中。
    - 多种封装选择:提供多种封装选项,适用于不同应用需求。

    4. 应用案例和使用建议


    IS63LV1024系列可用于各种应用场景,如工业控制系统、电信设备、计算机接口和消费电子产品。例如,在一个典型的工业控制系统中,IS63LV1024可作为关键的数据存储组件,提供高速数据访问能力。对于系统集成商而言,建议在选择合适的封装时考虑环境因素(如温度范围)、空间限制和成本预算。此外,应注意遵循技术手册中的时序要求,以确保正确无误地操作该器件。

    5. 兼容性和支持


    IS63LV1024和IS63LV1024L均具有广泛的兼容性,支持多种不同的封装形式。ISSI提供了详尽的技术文档和支持,帮助客户顺利实施和调试这些器件。同时,ISSI还为用户提供产品生命周期管理服务,确保用户能够在整个项目周期内获得必要的技术支持。

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是几个可能遇到的问题及其解决方案:
    - Q: 无法正常读取数据?
    - A: 检查CE(芯片使能)和OE(输出使能)信号是否已正确配置。如果这两个信号不正确,可能导致无法读取数据。
    - Q: 写入数据时出现问题?
    - A: 确保CE和WE(写使能)信号在正确的时序下操作。WE信号必须在CE信号激活后保持一段时间,才能完成写入操作。
    - Q: 功耗异常高?
    - A: 检查是否有未被关闭的地址或数据线,这可能导致不必要的功耗增加。确保所有输入线在非活动状态时被正确地拉低或拉高。

    7. 总结和推荐


    IS63LV1024和IS63LV1024L凭借其高性能、低功耗、易扩展性和多种封装选项,成为广泛应用的理想选择。其卓越的可靠性和强大的支持体系使其在市场上具备极强的竞争力。强烈推荐那些需要高速数据访问和低功耗解决方案的用户选用这些产品。

IS63LV1024L-12JL参数

参数
组织 128 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 1Mb (128K x 8)
最大供电电流 130mA
最大时钟频率 83MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
21.08mm(Max)
7.75mm(Max)
2.67mm(Max)
通用封装 SOJ-32
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘,管装

IS63LV1024L-12JL厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS63LV1024L-12JL数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS63LV1024L-12JL IS63LV1024L-12JL数据手册

IS63LV1024L-12JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.9366 ¥ 16.5116
100+ $ 1.9017 ¥ 16.3642
300+ $ 1.8843 ¥ 16.2168
500+ $ 1.8668 ¥ 16.0694
1000+ $ 1.8145 ¥ 15.3322
5000+ $ 1.8145 ¥ 15.3322
库存: 1783
起订量: 61 增量: 1
交货地:
最小起订量为:50
合计: ¥ 825.58
