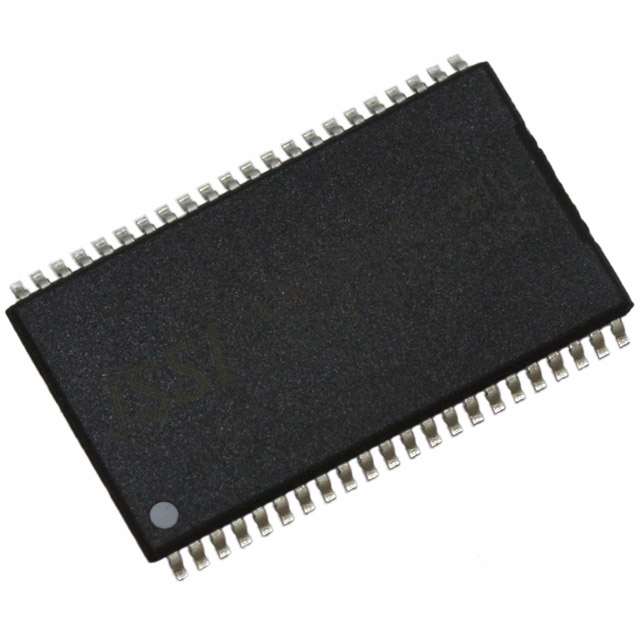

IS61C25616AS-25TLI-TR

产品分类: 静态随机存储器(SRAM)
产品描述: 4Mb (256K x 16) 256 k x 16 4.5V 15mA 5.5V Parallel TSOP-44 贴片安装,黏合安装
供应商型号: AV-S-IS61C25616AS-25TLI-TR
供应商: Avnet
标准整包数: 1000
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS61C25616AS-25TLI-TR

IS61C25616AS-25TLI-TR概述


    产品简介


    产品类型:
    ISSI公司生产的IS61C25616AL/AS和IS64C25616AL/AS系列高可靠性高速静态随机存取存储器(SRAM),分别具有不同的速度选项和电源特性。
    主要功能:
    这些存储器可以提供高速读写访问,能够以10纳秒至25纳秒的速度执行数据操作。此外,它们还支持单个5V±10%电源供电,且具备静态操作特性,无需时钟或刷新信号。
    应用领域:
    这些存储器广泛应用于工业自动化、汽车电子、电信设备及计算系统等领域,适合于需要快速数据处理和存储的应用场景。

    技术参数


    - 速度范围:
    - IS61C25616AL/IS64C25616AL:
    - 商用范围:0°C到+70°C,速度为10纳秒
    - 工业范围:-40°C到+85°C,速度为10纳秒
    - 汽车范围:-40°C到+125°C,速度为12纳秒
    - IS61C25616AS/IS64C25616AS:
    - 商用范围:0°C到+70°C,速度为25纳秒
    - 工业范围:-40°C到+85°C,速度为25纳秒
    - 汽车范围:-40°C到+125°C,速度为25纳秒
    - 电源要求:
    - 单个5V±10%电源供电
    - 最大功耗:1.5W
    - 输入输出特性:
    - 输出高电压:VDD=Min., IOH=-4.0mA时,V=2.4V
    - 输出低电压:VDD=Min., IOL=8.0mA时,V<0.4V
    - 输入高电压:2.2V - 输入低电压:-0.3V- 其他参数:
    - 输入漏电流:Com.-1µA,Ind.-2µA,Auto.-5µA
    - 输出漏电流:Com.-1µA,Ind.-2µA,Auto.-5µA
    - 输入电容:5pF
    - 输出电容:7pF

    产品特点和优势


    - 高性能:
    - 高速访问时间,最短可达10纳秒,适用于快速数据传输需求。
    - 低功耗:
    - 低功耗设计,典型值下仅为75mW(IS61/64C25616AS)和150mW(IS61/64C25616AL)。
    - 易扩展:
    - 支持Chip Enable和Output Enable输入,便于实现多片存储器的扩展。
    - 耐用性:
    - 在商业、工业和汽车温度范围内均表现稳定,适应恶劣工作环境。
    - 兼容性:
    - 具备TTL兼容接口,使得连接不同类型的电路变得简单。

    应用案例和使用建议


    应用案例:
    这些存储器可以用于各种复杂的电子设备中,如工业控制面板、汽车电子系统、电信基站以及个人计算机。例如,在工业自动化控制系统中,它们可以用来保存实时数据并进行快速响应。
    使用建议:
    为了确保最佳性能,建议遵循正确的信号传输规范,并使用适当的负载条件。在选择封装类型时,可以根据具体应用需求选择44-pin SOJ或44-pin TSOP。

    兼容性和支持


    - 兼容性:
    - 兼容TTL输入标准,使得与不同类型设备的连接变得更加灵活。
    - 支持不同封装类型,适用于多种安装方式。
    - 支持信息:
    - ISSI公司提供详细的技术文档和技术支持,帮助客户更好地理解和应用这些存储器。

    常见问题与解决方案


    常见问题:
    1. 如何确定存储器是否已正确上电?
    - 确认VDD电压稳定在5V±10%范围内,同时检查I/O口的电平状态。
    2. 如何避免过高的功耗?
    - 当不使用存储器时,可以通过设置CE信号使其进入低功耗模式来减少功耗。
    3. 如何解决数据丢失的问题?
    - 确保CE信号处于有效状态,以防止意外的数据保持时间不足。

    总结和推荐


    总结:
    IS61C25616AL/AS和IS64C25616AL/AS系列存储器在多个方面表现出色,具备高速度、低功耗、静态操作、兼容性强等优点,适合应用于各种复杂和高性能要求的电子设备中。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐这些存储器在对数据传输速度和稳定性要求较高的应用场景中使用。无论是工业自动化还是汽车电子领域,它们都能提供可靠的数据存储和处理能力。

IS61C25616AS-25TLI-TR参数

参数
组织 256 k x 16
数据总线宽度 -
接口类型 Parallel
存储容量 4Mb (256K x 16)
最大供电电流 15mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
18.52mm(Max)
10.29mm(Max)
1.05mm(Max)
通用封装 TSOP-44
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IS61C25616AS-25TLI-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS61C25616AS-25TLI-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS61C25616AS-25TLI-TR IS61C25616AS-25TLI-TR数据手册

IS61C25616AS-25TLI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.3936 ¥ 30.0334
3000+ $ 3.2412 ¥ 28.6846
5000+ $ 2.9415 ¥ 26.0323
库存: 0
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 0
