TLE493DA2B6HTSA1

产品分类: 霍尔传感器
产品描述: 3轴, I2C接口, 表面贴装
供应商型号: 3234330
供应商: 海外现货
标准整包数: 1

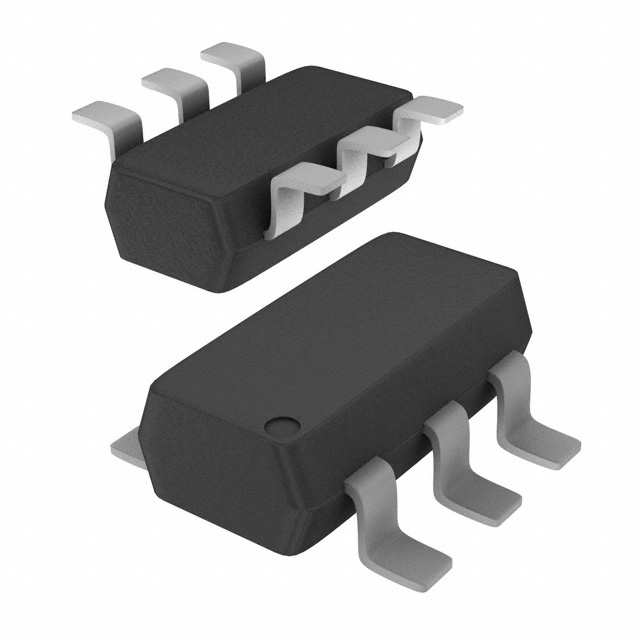

INFINEON TECHNOLOGIES 霍尔传感器 TLE493DA2B6HTSA1

TLE493DA2B6HTSA1概述

    TLE493D-A2B6 3D Hall Sensor: A Comprehensive Guide

    1. 产品简介


    TLE493D-A2B6 是一款由英飞凌科技(Infineon Technologies)生产的低功耗3D霍尔效应传感器,它集成了I²C接口,主要用于汽车和工业领域的传感应用。这款传感器能够测量三维磁场,支持高达±160毫特斯拉(mT)的磁场强度,并具有可编程的磁场分辨率,最低可达65微特斯拉(µT)。此外,它还提供了12位数据分辨率和10位温度传感器,适合在-40°C到125°C的工作温度范围内使用。

    2. 技术参数


    以下是TLE493D-A2B6的技术规格和性能参数:
    - 测量范围:±160 mT
    - 磁场分辨率:65 µT(典型值)
    - 电源电压范围:2.8 V...3.5 V
    - 工作温度范围:-40°C…125°C
    - 工作模式:支持多种工作模式和更新频率
    - 电源消耗:功率下模式下的电流消耗仅为7 nA(典型值)
    - 温度传感器:10位分辨率

    3. 产品特点和优势


    - 3D磁场测量原理:显著减少组件数量,提高了设计灵活性。
    - 高适应性:由于设备配置灵活,可以适用于广泛的应用领域。
    - 干扰抑制:对较小的杂散磁场不敏感,能够应对高磁通量测量的需求。

    4. 应用案例和使用建议


    应用领域:
    - 齿轮杆位置传感
    - 顶柱模块和多功能方向盘控制元件
    - 多功能旋钮
    - 踏板/阀门位置传感
    使用建议:
    为了确保传感器数据读取的准确性和高效性,强烈建议使用中断线。同时,在选择I²C总线的上拉电阻时,要确保它们满足接口的上升和下降时间规范。在复杂的环境中,可以通过添加并联的100nF电容来提高电磁兼容性。

    5. 兼容性和支持


    - 接口兼容性:TLE493D-A2B6采用I²C接口,易于与微控制器等设备进行连接。
    - 技术支持:英飞凌提供相应的文档和支持,以帮助用户更好地理解和使用该传感器。

    6. 常见问题与解决方案


    - 问题一:如何处理供电电压不足导致的重启?
    - 解决方案:在传感器供应电压达到重启阈值之前,内置电路会禁用ADC直到电源电压足够。如果系统中有电源监控机制(如欠压检测),建议使用传感器的I²C重置功能。
    - 问题二:如何处理传感器的温度漂移?
    - 解决方案:通过在初始化阶段设置温度补偿参数,可以有效减小温度引起的误差。英飞凌提供了三种温度补偿选项(TC0, TC1, TC2, TC3),可以根据具体应用需求选择合适的设置。

    7. 总结和推荐


    总结:TLE493D-A2B6 是一款高性能的3D霍尔效应传感器,具有宽广的磁场测量范围和出色的温度稳定性。它在汽车和工业自动化领域有着广泛的应用前景。
    推荐:鉴于其强大的功能和广泛的适用性,我们强烈推荐将TLE493D-A2B6用于需要精确磁场测量的各种应用场合,尤其是在苛刻的工业和汽车环境中。英飞凌提供的全面技术支持使得这款传感器成为市场的首选之一。

TLE493DA2B6HTSA1参数

参数
感应范围 -
轴类型 X轴,Y轴,Z轴
最大输出电流 -
最大供电电流 5mA
典型带宽 -
输出类型 I²C
最小工作供电电压 2.8V
最大工作供电电压 3.5V
分辨率 12bit
通用封装 TSOP-6-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TLE493DA2B6HTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

TLE493DA2B6HTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 霍尔传感器 INFINEON TECHNOLOGIES TLE493DA2B6HTSA1 TLE493DA2B6HTSA1数据手册

TLE493DA2B6HTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.6743
10+ ¥ 9.0154
50+ ¥ 8.6548
100+ ¥ 8.0778
250+ ¥ 7.9336
500+ ¥ 7.9336
1000+ ¥ 7.7893
2500+ ¥ 7.7893
库存: 1028
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.67
直接购买
加入购物车
