CY14V101NA-BA45XI

产品分类: 静态随机存储器(SRAM)
产品描述: 2.7V 3.6V Parallel FBGA 贴片安装
供应商型号: CY-CY14V101NA-BA45XI
供应商: Avnet
标准整包数: 1

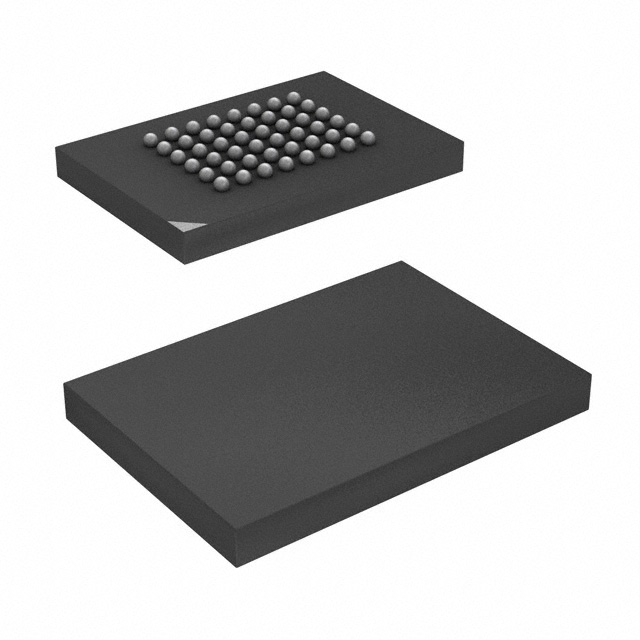

INFINEON TECHNOLOGIES 静态随机存储器(SRAM) CY14V101NA-BA45XI

CY14V101NA-BA45XI概述


    产品简介


    CY14V101LA 和 CY14V101NA 是 Cypress Semiconductor 公司推出的 1-Mbit(128 K × 8 或 64 K × 16)nvSRAM 产品。这款非易失性静态随机存取存储器(nvSRAM)结合了快速静态 RAM 和非易失性存储元素的优点,适用于需要高速读写和非易失性存储的应用场景。产品主要应用于工业控制、航空航天、医疗设备、军事系统以及任何要求数据持久性的关键任务系统中。

    技术参数


    - 访问时间:25 ns 和 45 ns
    - 组织结构:
    - 128 K × 8(CY14V101LA)
    - 64 K × 16(CY14V101NA)
    - 自动存储功能:断电时自动存储,仅需一个小电容即可实现。
    - 存储操作:通过软件、设备引脚或断电自动启动。
    - 恢复操作:上电或软件控制下将数据从非易失性存储器恢复到 SRAM。
    - 循环次数:无限次读写和恢复操作,可进行 1 百万次存储操作。
    - 数据保留:数据保留时间为 20 年。
    - 电源电压:
    - 内核电源 VCC:3.0 V 到 3.6 V
    - I/O 电源 VCCQ:1.65 V 到 1.95 V
    - 温度范围:工业级温度范围
    - 封装形式:48 球细间距球栅阵列(FBGA)封装
    - 合规性:无铅和有害物质限制(RoHS)符合

    产品特点和优势


    CY14V101LA 和 CY14V101NA 的核心优势在于其独特的自动存储和恢复功能。即使在断电情况下,数据也能自动保存,确保数据不会丢失。其无限次读写和恢复能力使得该产品非常适合于那些对数据持久性要求极高的应用场景。此外,其20年的数据保留能力和超过1百万次的存储周期使其在可靠性方面具有显著优势。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线的数据记录。
    - 航空航天:用于飞行数据记录和控制系统。
    - 医疗设备:用于医疗设备中的患者数据存储。
    使用建议
    - 在断电前,确保设备配置为自动存储模式,以防止数据丢失。
    - 配置备用电源系统,确保在主电源中断时能够完成数据的自动存储。

    兼容性和支持


    CY14V101LA 和 CY14V101NA 与标准的电子元器件和设备兼容,且与现有的订购编号保持一致。厂商提供详尽的技术支持和文档资源,以帮助客户顺利完成产品集成和应用开发。

    常见问题与解决方案


    问题一:自动存储功能失效
    解决方案:确保电容器连接到 VCAP 引脚,并且配置正确。如果没有电容器,应禁用自动存储功能。
    问题二:数据丢失
    解决方案:检查电源稳定性和配置设置,确保自动存储和恢复操作正常运行。
    问题三:读写操作失败
    解决方案:确保控制信号和地址输入稳定,并且不违反电气特性的极限值。

    总结和推荐


    CY14V101LA 和 CY14V101NA 是高性能、高可靠性的 nvSRAM 存储解决方案。其独特的自动存储和恢复功能、无限的读写和恢复循环次数,使其成为工业控制、航空航天、医疗设备等领域的理想选择。鉴于其卓越的性能和稳定性,我们强烈推荐这一产品用于需要高可靠性的关键任务系统中。

CY14V101NA-BA45XI参数

参数
接口类型 Parallel
存储容量 -
最大供电电流 -
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
通用封装 FBGA
安装方式 贴片安装
包装方式 托盘

CY14V101NA-BA45XI厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY14V101NA-BA45XI数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 静态随机存储器(SRAM) INFINEON TECHNOLOGIES CY14V101NA-BA45XI CY14V101NA-BA45XI数据手册

CY14V101NA-BA45XI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.841 ¥ 144.5272
25+ $ 17.1038 ¥ 142.0354
50+ $ 16.3666 ¥ 139.5435
100+ $ 16.0717 ¥ 138.2976
300+ $ 15.9242 ¥ 137.0517
500+ $ 15.7768 ¥ 135.8058
1000+ $ 15.3345 ¥ 129.5761
5000+ $ 15.3345 ¥ 129.5761
库存: 742
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 144.52
