A3946KLPTR

产品分类: 其他稳压器
产品描述: Allegro Microsystems 16引脚MOSFET驱动器, 60V电源, TSSOP封装, 半桥
供应商型号: 7248707P
供应商: 海外现货
标准整包数: 1
ALLEGRO MICROSYSTEMS 其他稳压器 A3946KLPTR

A3946KLPTR概述


    产品简介


    产品名称:A3946 半桥功率MOSFET控制器
    产品类型:A3946是一款专为高功率单向直流电机、三相无刷直流电机或其他电感负载设计的半桥功率MOSFET控制器。它适用于需要高电流驱动的应用场景。
    主要功能:
    - 高电流栅极驱动输出,能够驱动一系列功率N沟道MOSFET。
    - 采用自举电路提供高于电池电压的供应电压。
    - 具有过温保护、欠压保护等多种保护机制。
    应用领域:
    - 高功率单向直流电机
    - 三相无刷直流电机
    - 各种电感负载的控制

    技术参数


    技术规格:
    - 负载供电电压:VBB = 60 V
    - 逻辑输入电压范围:–0.3 V 到 6.5 V
    - 工作温度范围:–40°C 至 135°C
    - 最大结温:TJ(max) = 150°C
    - 存储温度范围:–55°C 至 150°C
    - 引脚H电压范围:VGH = –4 V 至 75 V
    - 逻辑输入电流:当VIN = 2.0 V时,IIN(1) = –40 μA 至 100 μA;当VIN = 0.8 V时,IIN(0) = –16 μA 至 40 μA
    - 逻辑输入阈值:逻辑低输入范围 –0.3 V 至 0.8 V,逻辑高输入范围 2.0 V 至 6.5 V
    - 引脚BOOT电压范围:VBOOT = –0.6 V 至 75 V
    电气特性:
    - 最小输入电压:7 V
    - 输出电压:VREG = 12.0 V 至 13.5 V
    - 顶部充电泵电流:ITO = 20 μA(VBOOT – VS = 8.5 V)
    - 输出驱动上拉电阻:RDSUP = 4 Ω (Tj = 25°C),RDSUP = 6 Ω (Tj = 135°C)
    - 输出驱动下拉电阻:RDSDOWN = 2 Ω (Tj = 25°C),RDSDOWN = 3 Ω (Tj = 135°C)
    工作环境:
    - 工作环境温度范围:–40°C 至 135°C
    - 存储温度范围:–55°C 至 150°C

    产品特点和优势


    独特功能:
    - 内置电荷泵,最小输入电压为7V
    - 高电流栅极驱动输出,能驱动多种N沟道MOSFET
    - 自举栅极驱动与顶部充电泵可实现100%占空比
    - 具有过温保护和欠压保护功能

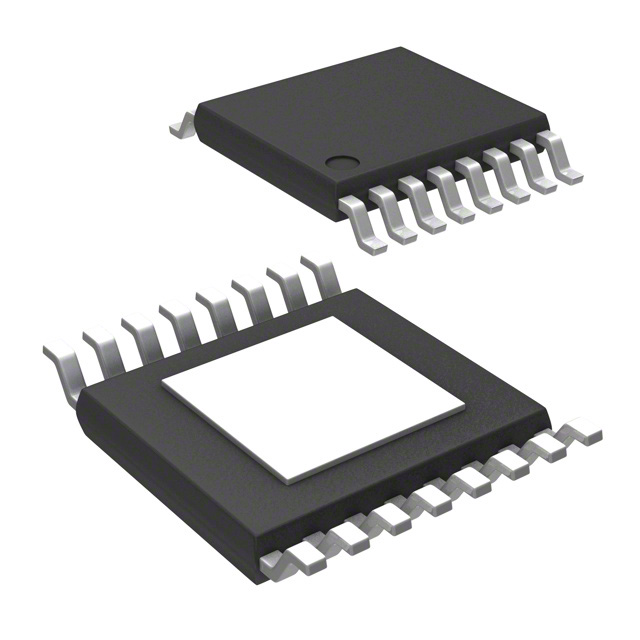

    - 采用16引脚TSSOP封装,带暴露热垫
    优势:
    - 稳定的工作温度范围,适合多种工业环境
    - 完善的保护机制,确保长期稳定运行
    - 高效的电源管理,降低能耗

    应用案例和使用建议


    应用案例:
    - 控制高功率单向直流电机
    - 控制三相无刷直流电机
    使用建议:
    - 在启动时,确保VREF和VREG通过它们的欠压阈值后再激活栅极驱动输出
    - 选择合适的自举电容以保证快速稳定的启动过程
    - 确保VREG的电压在操作过程中始终处于合理范围内,避免欠压故障

    兼容性和支持


    兼容性:
    - A3946支持多种N沟道MOSFET
    - 与其他具有相同输入信号标准的控制器或驱动器兼容
    支持和维护:
    - 厂商提供详尽的技术文档和应用程序指南
    - 有专门的技术支持团队,帮助解决用户的任何疑问和问题

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:设备无法正常启动。
    解决方法:检查VREG和VREF是否通过其欠压阈值,确认是否所有外部连接都正确。
    - 问题2:设备过热。
    解决方法:确保设备安装在良好的散热环境中,且工作温度不超过规定范围。
    - 问题3:输出异常。
    解决方法:检查MOSFET的接线情况,确认栅极驱动信号是否正常。

    总结和推荐


    综合评估:
    - A3946具备高性能、可靠性高和适应性强的特点,适用于各种高功率电机控制场合。
    - 集成的多种保护机制使其能在恶劣环境下稳定工作。
    - 高效的电源管理和简单的外围电路配置使其成为电机控制领域的优选。
    推荐使用:
    - 对于需要高功率单向直流电机或三相无刷直流电机控制的应用场合,A3946是一个非常值得考虑的选择。
    - 对于需要高可靠性的工业控制项目,A3946同样表现出色。

A3946KLPTR参数

参数
拓扑 高侧和低侧
长*宽*高 5mm*4.4mm*1.05mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

A3946KLPTR厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A3946KLPTR数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 其他稳压器 ALLEGRO MICROSYSTEMS A3946KLPTR A3946KLPTR数据手册

A3946KLPTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
