CSM300

产品分类: 总线模块
产品描述: 4.75-5.25 DIP-24 31.8mm*20.3mm*6.5mm
供应商型号: SG-CSM300
供应商: 期货订购
标准整包数: 1
ZLG/广州致远电子 总线模块 CSM300

CSM300概述

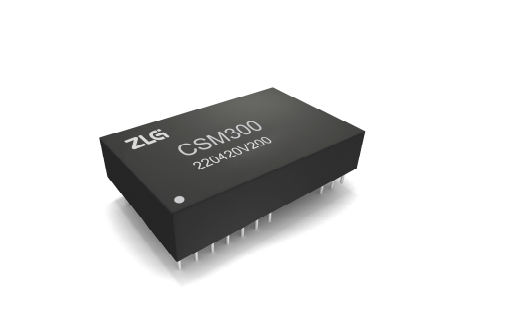

    CSM300(A)隔离 SPI/UART 转 CAN 模块

    产品简介


    产品类型:
    CSM300(A)是一款隔离 SPI/UART 转 CAN 模块,主要用于扩展 CAN 总线接口。
    主要功能:
    - 支持 SPI 和 UART 接口转换为 CAN 接口。
    - 隔离耐压高达 2500VDC,工作温度范围为 -40°C 至 +85°C。
    - 实现双向数据通信,支持多种波特率,最高可达 1Mbps。
    - 集成了 DC-DC 隔离电源和信号隔离功能。
    应用领域:
    - 充电桩
    - BMS(电池管理系统)
    - 公共自行车租赁系统
    - 工业通讯
    - 煤矿行业
    - 电力监控
    - 石油化工
    - 楼宇自动化

    技术参数


    基本规格:
    - 供电电压:3.3V/5V
    - SPI 速率:最高可达 1.5Mbps
    - UART 速率:最高可达 921600bps
    - CAN 速率:最高可达 1Mbps
    - 隔离耐压:2500VDC
    - 工作温度:-40°C 至 +85°C
    - 封装:DIP-24
    电气特性:
    - EMC(电磁兼容):较低的电磁辐射,较高的电磁抗干扰能力
    - 接口:集成 1 路 SPI 接口,1 路 UART 接口,1 路 CAN 通讯接口
    - 数据格式:支持透明转换、透明带标识转换、自定义协议转换
    工作环境:
    - CAN 总线标准:ISO 11898-2
    - 总线节点数量:可达 110 个
    - 总线最长通信距离:可达 10km(最低波特率 5kbps)

    产品特点和优势


    产品优势:
    - 高度集成:集成了微处理器、CAN 收发器、DC-DC 隔离电源、信号隔离等功能。
    - 灵活性强:支持 SPI 和 UART 接口的灵活配置。
    - 高可靠性:隔离耐压高达 2500VDC,确保在恶劣环境下的稳定运行。
    - 丰富的功能:支持透明转换、透明带标识转换和自定义协议转换,满足不同应用场景的需求。

    应用案例和使用建议


    典型应用场景:
    - 充电桩:用于充电桩之间的数据通信。
    - 工业通讯:适用于工厂自动化设备间的高效数据传输。
    - 楼宇自动化:集成在楼宇控制系统中,实现数据的可靠传输。
    使用建议:
    - 在选择工作模式时,根据具体的应用需求选择合适的 SPI 转 CAN 或 UART 转 CAN 模式。
    - 利用 INT 反馈引脚进行数据接收,提高数据处理的实时性。
    - 在恶劣环境下使用时,考虑增加外部保护电路,以提高系统的可靠性。

    兼容性和支持


    兼容性:
    - 与具有 SPI 或 UART 接口的设备兼容。
    - 与多种 CAN 总线协议兼容。
    支持服务:
    - 广州致远电子有限公司提供全面的技术支持和服务。

    常见问题与解决方案


    常见问题:
    - Q:如何确认设备处于正确的配置模式?
    A: 检查 MODE 和 CFG 引脚的电平设置,并进行复位操作。
    - Q:如何处理 CAN 接收缓冲区数据溢出?
    A: 配置合适的触发点,及时读取缓冲区数据,避免数据丢失。
    - Q:如何解决 CAN 总线通信不稳定的问题?
    A: 检查电缆连接和屏蔽,确保信号完整性。

    总结和推荐


    综合评估:
    - CSM300(A)具备强大的数据转换能力和高度的集成度,能够显著提升系统的通信效率和稳定性。
    - 丰富的功能选项使其适用于多种应用场景,特别是在工业自动化、充电桩等领域表现尤为出色。
    推荐:
    - 鉴于其优秀的性能和广泛的适用性,我们强烈推荐 CSM300(A)应用于各类需要 CAN 总线扩展的设备中。

CSM300参数

参数
工作电压 4.75-5.25
数据速率 -
天线形式 -
芯片平台 -
工作电流 -
长*宽*高 31.8mm*20.3mm*6.5mm
通用封装 DIP-24

CSM300厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

CSM300数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 总线模块 ZLG/广州致远电子 CSM300 CSM300数据手册

CSM300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 143
50+ ¥ 128.7
500+ ¥ 121
库存: 1000
起订量: 1 增量: 80
交货地:
最小起订量为:1
合计: ¥ 143
直接购买
加入购物车
