2688394

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,总线耦合器,AXLFBKEIP,Axioline F Bus Coupler For Ethernet/Ip Including Bus Base Module And Connector
供应商型号: 2015383
供应商: 欧时
标准整包数: 1

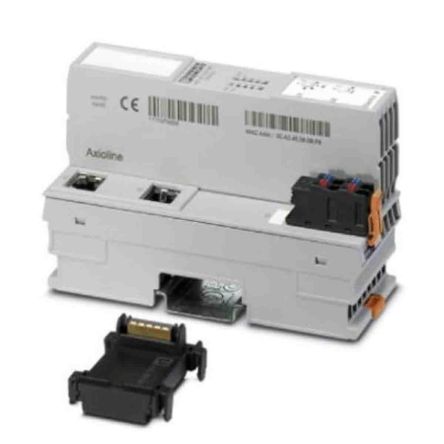

PHOENIX CONTACT 总线模块 2688394

2688394概述


    产品简介

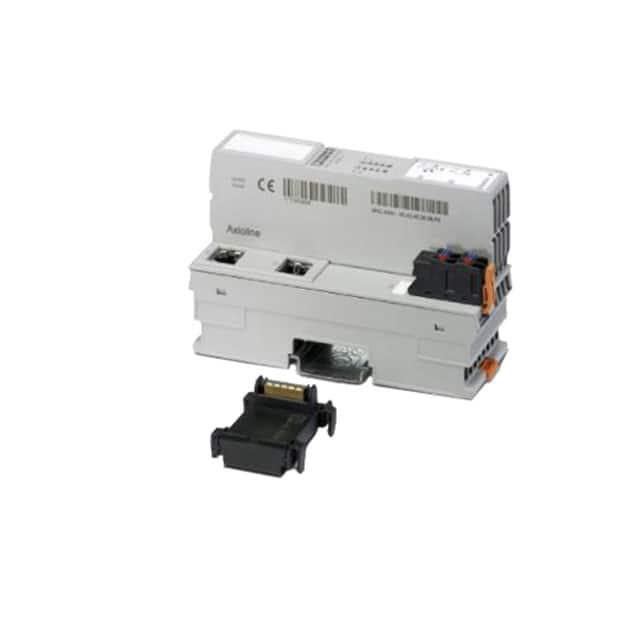

    AXL F BK EIP 2688394 是一款来自Phoenix Contact公司的Axioline F系列的总线耦合器,专为连接EtherNet/IP网络与Axioline F系统设计。该产品主要应用于工业自动化领域,特别适合需要高效、可靠通信连接的场合。它能够支持多达63个Axioline F设备接入,通过一个EtherNet/IP网络实现分布式控制系统。

    技术参数


    尺寸
    - 宽度:45 mm
    - 高度:125.9 mm
    - 深度:74 mm(当使用TH 35-7.5 DIN导轨时)
    环境条件
    - 工作环境温度:-25°C 至 60°C
    - 存储/运输环境温度:-40°C 至 85°C
    - 工作湿度:5% 至 95%(非凝结状态)
    - 存储/运输湿度:5% 至 95%(非凝结状态)
    - 工作气压:70 kPa 至 106 kPa(海拔3000米以内)
    - 存储/运输气压:70 kPa 至 106 kPa(海拔3000米以内)
    - 防护等级:IP20
    连接方式
    - 设计:Axioline F连接器
    - 方法:推入式连接
    - 导体横截面积(实心):最小0.2 mm²,最大1.5 mm²
    - 导体横截面积(柔性):最小0.2 mm²,最大1.5 mm²
    - 导体横截面积(AWG):最小24,最大16
    - 剥皮长度:8 mm
    一般规格
    - 安装方式:DIN导轨
    - 净重:177 g(不含连接器和基座模块)
    接口
    - 现场总线系统:EtherNet/IP™
    - 设计:RJ45接口
    - 传输速率:10/100 MBit/s(半双工或全双工模式,自动检测并可手动调整)
    - 传输物理:以太网通过RJ45双绞线
    - 现场总线系统:Axioline F本地总线
    - 设计:基座模块连接
    - 传输速率:100 MBit/s

    产品特点和优势


    AXL F BK EIP 2688394拥有多个显著特点:
    - 高集成度:支持多达63个Axioline F设备接入,极大地提升了系统的扩展能力。
    - 高速传输:支持10/100 MBit/s的传输速率,确保快速而稳定的通信。
    - 多功能诊断:提供BootP和DHCP功能,方便配置和调试。
    - 冗余备份:两个RJ45接口,增强了系统的可靠性。
    - 易于安装:采用推入式连接方法,简化安装过程。
    - 坚固耐用:通过了多项机械测试标准,确保在恶劣环境下仍能正常工作。

    应用案例和使用建议


    应用案例
    AXL F BK EIP 2688394广泛应用于各类工业自动化项目中,如制造业生产线、能源设施监控系统和建筑自动化系统。例如,在制造工厂中,可以通过该总线耦合器实现多台设备的高效协同工作,提高生产效率和稳定性。
    使用建议
    - 环境考虑:确保安装在合适的工作环境中,避免极端温度和湿度过高的情况。
    - 配线管理:由于支持多种导体横截面积,建议根据实际情况选择合适的导线,以保证良好的连接效果。
    - 故障排除:如果遇到通信问题,首先检查电源和连接是否正常,然后确认配置设置是否正确。

    兼容性和支持


    AXL F BK EIP 2688394与Phoenix Contact提供的其他Axioline F系列产品完全兼容,包括各种类型的Axioline F设备和配件。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利完成安装和调试工作。此外,还可以访问Phoenix Contact官方网站获取更多资源和技术支持。

    常见问题与解决方案


    1. Q: 设备无法正常启动
    - A: 检查供电电压是否符合要求(24V DC),确认所有连接器均已正确安装且无损坏。
    2. Q: 数据传输不稳定
    - A: 确认使用的网线质量符合标准,重新检查所有接线端子的连接情况。
    3. Q: 诊断指示灯异常闪烁
    - A: 查看技术手册中的指示灯代码对照表,根据异常情况采取相应措施进行排查。

    总结和推荐


    AXL F BK EIP 2688394是一款高性能的EtherNet/IP总线耦合器,具备高度集成、稳定传输和强大诊断功能等特点。无论是从技术规格还是应用范围来看,它都具有较强的市场竞争力。强烈推荐给需要高效、稳定通信连接的工业自动化项目。
    以上是对AXL F BK EIP 2688394的产品概述,希望能为您的选型和应用提供参考。

2688394参数

参数
芯片平台 -
工作电流 -
工作电压 -
数据速率 -
天线形式 -
长*宽*高 45mm(宽度)*126.1mm(高度)
安装方式 DIN导轨安装
零件状态 在售

2688394厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2688394数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2688394 2688394数据手册

2688394封装设计

查看详情并下载
Symbol
Footprint
3D Model
