2908496

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,无源模块,VIP-3/PT/FLK50/AN/S7-1500,Phoenix Contact 菲尼克斯 接口继电器, VIP-3/PT/FLK50/AN/S7-1500系列, 线圈电压 60V 交流/直流, DIN 导轨
供应商型号: 1717027
供应商: 海外现货
标准整包数: 1

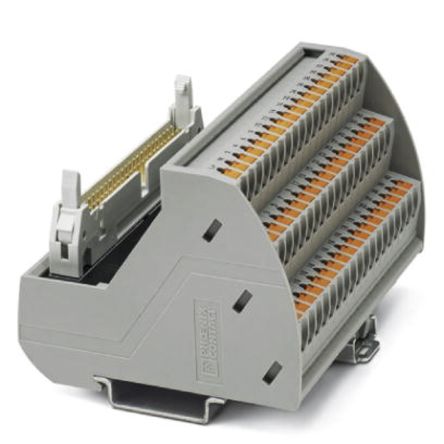

PHOENIX CONTACT 总线模块 2908496

2908496概述

    VIP-3/PT/FLK50/AN/S7-1500 技术手册解析

    1. 产品简介


    本产品是一款专为Siemens S7-1500系统设计的被动模块(VIP-3/PT/FLK50/AN/S7-1500),型号为2908496。它采用VARIOFACE COMPACT LINE接口模块,具有50针FLK头,用于连接现场层与控制器层。该模块具备推入式连接,模块宽度为97.7毫米。其主要应用于自动化控制系统,尤其是与Siemens S7-1500 PLC的集成。

    2. 技术参数


    - 尺寸
    - 宽度:97.7 毫米
    - 高度:75.8 毫米
    - 深度:63 毫米
    - 环境条件
    - 运行温度范围:-20°C 至 60°C
    - 存储/运输温度范围:-20°C 至 70°C
    - 电气特性
    - 最大允许工作电压:25 V AC 或 60 V DC
    - 每分支最大允许电流:1 A
    - 单独电源供应的最大允许电流:7 A
    - 导体截面积:实心导线0.14 mm²至2.5 mm²;柔性导线0.14 mm²至2.5 mm²;AWG 26至14
    - 支持的控制器
    - 支持Siemens S7-1500 PLC,具体兼容I/O卡包括:
    - 6ES7 531-7KF00-0AB0
    - 6ES7 531-7NF00-0AB0
    - 6ES7 531-7NF10-0AB0
    - 6ES7 531-7PF00-0AB0
    - 6ES7 532-5HF00-0AB0

    3. 产品特点和优势


    - 单一50针FLK头:提供简洁高效的接口连接方式。
    - 三级螺钉端子场连接:确保稳固可靠的连接。
    - 打印通道标记:便于安装和维护。

    4. 应用案例和使用建议


    - 应用案例:这款模块适用于多种工业自动化场景,如制造工厂中的机器人控制系统、传送带控制系统等。
    - 使用建议:
    - 在选择导线时,建议使用实心或柔性导线,以适应不同的应用场景。
    - 确保环境温度符合工作要求,避免因温度过高或过低导致设备损坏。

    5. 兼容性和支持


    - 兼容性:此模块完全兼容Siemens S7-1500系列PLC及其特定的I/O卡。
    - 支持:制造商提供全面的技术文档和安装指南,并通过官方网站提供技术支持。

    6. 常见问题与解决方案


    - 问题:安装过程中接头无法正确连接。
    - 解决方案:检查导线截面是否符合要求,并确保正确使用推入式连接方法。
    - 问题:模块工作时出现异常发热。
    - 解决方案:确认所用的电源电压和电流不超过规定的最大值,并确保良好的散热环境。

    7. 总结和推荐


    总体而言,VIP-3/PT/FLK50/AN/S7-1500是专为Siemens S7-1500系统设计的高质量被动模块。其紧凑的设计、可靠的连接方式和广泛的适用性使其成为自动化控制系统的理想选择。推荐在Siemens S7-1500系统集成项目中使用此模块。

2908496参数

参数
工作电压 60V
数据速率 -
天线形式 -
芯片平台 -
工作电流 7A
长*宽*高 97.7mm*75.79mm*75.8mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2908496厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908496数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2908496 2908496数据手册

2908496封装设计

查看详情并下载
Symbol
Footprint
3D Model
