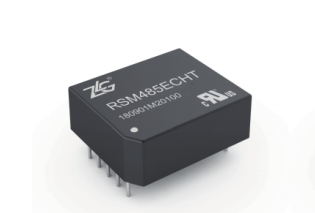

RSM(3)485ECHT

产品分类: 总线模块
产品描述: 3.3V;5V DIP-10 19.9mm*16.9mm*7.1mm
供应商型号: SG-RSM(3)485ECHT
供应商: 期货订购
标准整包数: 1
ZLG/广州致远电子 总线模块 RSM(3)485ECHT

RSM(3)485ECHT概述

    嵌入式隔离RS-485收发器技术手册

    产品简介


    嵌入式隔离RS-485收发器(型号RSM3485PCHT和RSM485PCHT)是专为工业通信和其他严苛环境下设计的高性能RS-485通信模块。这些模块能够提供出色的电磁兼容性和稳定的通信质量,广泛应用于工业自动化、电力监控、石油化工、楼宇自动化等多个领域。

    技术参数


    1. 输入特性
    - 输入电压范围:RSM3485PCHT (3.15-3.45V),RSM485PCHT (4.75-5.25V)
    - 驱动电流:ITXD 2mA,ICON 5mA
    - 高电平逻辑电压VIH:0.7VCC
    - 低电平逻辑电压VIL:00.3VCC
    - 差分输出电压VOD:1.5VO VDC
    - 差分输出电流IOD:28mA
    - 静态电流:RSM3485PCHT 20mA,RSM485PCHT 18mA
    - 最大工作电流:RSM3485PCHT 100mA,RSM485PCHT 80mA
    - 传输波特率:115.2kbps
    - 节点数:64
    2. 输出特性
    - 隔离输出电源电压:4.955.35VDC
    - 隔离输出电源电流:100mA
    - 驱动电流:28mA
    3. 环境特性
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-55℃~+125℃
    - 外壳温升:最高25℃
    - EMC特性:辐射骚扰EN55032:2015 CLASS A,静电放电抗扰度±4KV(接触),±8KV(空气)
    4. 电气特性
    - 内置上下拉电阻:24kΩ
    - 数据发送延时:120ns
    - 数据接收延时:1000ns
    - 收发状态延时:25μs

    产品特点和优势


    1. 单一输入电源供电:简化系统设计,降低复杂性。
    2. 集成电源隔离、信号隔离和总线ESD保护功能:提供更稳定可靠的通信。
    3. 通过多项安全认证:IEC62368、UL62368、EN62368,保障产品的可靠性。
    4. 电磁兼容性优异:EMI辐射骚扰符合CLASS A标准,EMS抗干扰能力强。
    5. 最多可连接64个节点:适用于大规模通信网络。
    6. 隔离耐压2500VDC:有效防止电压冲击和干扰。

    应用案例和使用建议


    1. 工业通信:例如电力监控和石油天然气领域的监测系统。
    2. 煤矿行业:恶劣环境中仍能保持稳定的通信连接。
    3. 楼宇自动化:构建智能家居系统中的通信网络。
    使用建议:
    - 在极端环境下使用时,建议外加TVS管、共模电感等保护措施。
    - 采用带屏蔽的双绞线,确保同一网络的屏蔽层单点接地,提高抗干扰能力。
    - 设计RS-485网络时,注意保持A/B线差分电压不在±200mV范围内,以避免通讯错误。

    兼容性和支持


    - 兼容性:支持3.3V和5V系统,但不同型号的模块对应不同的电源电压,请确保正确选择。
    - 支持和服务:广州致远电子有限公司提供全面的技术支持和售后服务,包括产品咨询、故障排除等。

    常见问题与解决方案


    1. Q: RSM485PCHT不支持3.3V系统电平,怎么办?
    - A: 请更换为RSM3485PCHT型号,它支持3.3V系统电平。
    2. Q: 数据传输过程中出现通信错误,可能是什么原因?
    - A: 请检查RS-485网络的物理连接是否良好,确保A/B线差分电压不在±200mV范围内。
    3. Q: 如何处理模块过热问题?
    - A: 请确保模块安装在通风良好的环境中,并考虑增加散热片或风扇进行辅助散热。

    总结和推荐


    嵌入式隔离RS-485收发器凭借其出色的电磁兼容性、强大的通信能力和广泛的适用性,非常适合应用于各种严苛环境下的通信系统。经过综合评估,我们强烈推荐这些产品用于工业自动化和监控领域。无论是稳定性、可靠性还是安全性,这些产品都能为用户提供卓越的表现。

RSM(3)485ECHT参数

参数
数据速率 -
天线形式 -
芯片平台 -
工作电流 -
工作电压 3.3V;5V
长*宽*高 19.9mm*16.9mm*7.1mm
通用封装 DIP-10

RSM(3)485ECHT厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

RSM(3)485ECHT数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 总线模块 ZLG/广州致远电子 RSM(3)485ECHT RSM(3)485ECHT数据手册

RSM(3)485ECHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 32.5
50+ ¥ 29.25
1000+ ¥ 27.5
库存: 1000
起订量: 5 增量: 150
交货地:
最小起订量为:5
合计: ¥ 162.5
