2688310

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,AXLFDI16/11H,Phoenix Contact I/O单元 输入/输出模块, AXL F DI16/1 1H系列, 数字输入, 用于Axioline
供应商型号: TS-2688310
供应商: 海外现货
标准整包数: 1

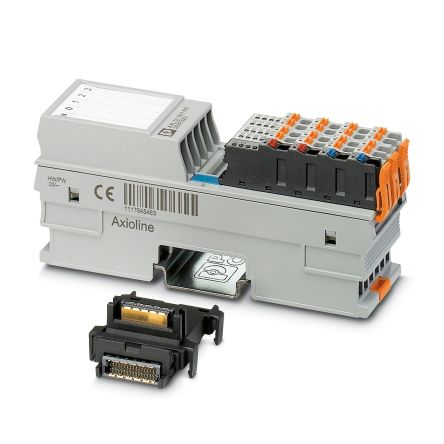

PHOENIX CONTACT 总线模块 2688310

2688310概述

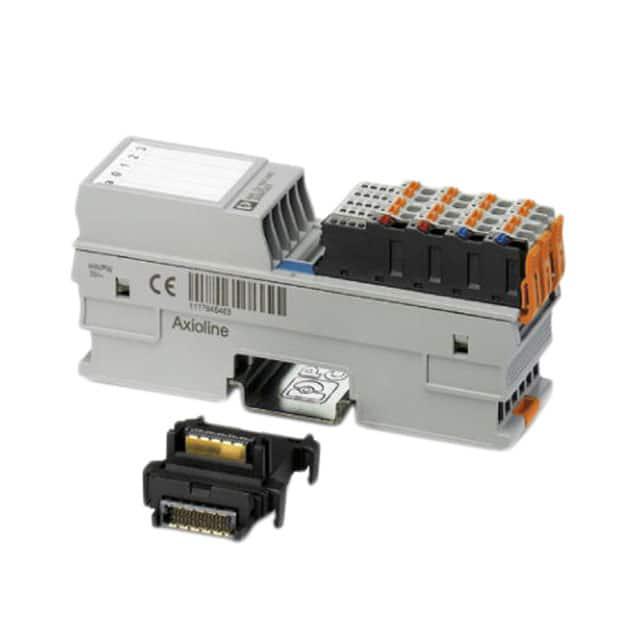

    Axioline F 数字输入模块(AXL F DI16/1 1H)产品手册

    1. 产品简介


    Axioline F 数字输入模块(型号:AXL F DI16/1 1H)是Phoenix Contact公司设计的一款16通道数字输入模块,专为自动化系统中信号采集而设计。该模块采用24 V直流电源供电,并支持1线连接技术。模块内置滤波器时间可调功能,能够有效提高抗干扰能力,允许用户在应用程序中实现高达5 kHz的最大输入频率。

    2. 技术参数


    - 输入数量: 16个
    - 输入类型: 符合EN 61131-2标准的类型1和类型3
    - 电源电压: 24 V直流
    - 输入电流: 2.4 mA
    - 连接方法: 推入式连接技术,支持单线连接
    - 滤波时间: 可设置为3000 μs(默认)、1000 μs 或 < 100 μs
    - 最大输入频率: 5 kHz
    - 最小更新时间: < 100 μs
    - 保护特性: 极性反转保护、瞬态浪涌保护
    - 通讯速度: 100 Mbit/s
    - 通信电源: 5 V直流
    - 湿度范围: 操作5%到95%,储存/运输5%到95%
    - 温度范围: 操作-25°C到60°C,储存/运输-40°C到85°C
    - 保护等级: IP20
    - 重量: 133克(含连接器和底座)
    - 外形尺寸: 宽35mm,高126.1mm,深54mm
    - 安装方式: 任意位置(无温降)

    3. 产品特点和优势


    - 多通道输入: 支持16个数字输入通道,满足复杂工业场景需求。
    - 高灵活性: 输入滤波时间可调整,提升抗干扰能力和准确度。
    - 易于集成: 采用推入式连接技术和1线连接技术,简化布线,降低安装难度。
    - 诊断功能: 内置诊断和状态指示灯,便于实时监控设备状态。

    4. 应用案例和使用建议


    该模块适用于各种工业自动化场景,例如生产线上传感器信号采集、机械设备状态监测等。使用时应注意:
    - 确保正确的极性连接:模块支持极性反转保护,但初次使用时应接入外部保险丝以保护模块。
    - 正确配置滤波时间:根据应用场景选择合适的滤波时间,提高抗干扰能力。
    - 定期检查: 使用过程中需定期检查连接和设备状态,确保系统正常运行。

    5. 兼容性和支持


    - 兼容性: 该模块适用于Axioline F站内使用,与Axioline F系统完美兼容。
    - 文档支持: 用户手册详细介绍了系统安装和诊断方法,可在[Phoenix Contact官网](https://www.phoenixcontact.com/)下载最新文档。
    - 技术支持: 如有需要,可通过官方渠道获取技术支持和服务。

    6. 常见问题与解决方案


    - 问题: 极性反转导致模块损坏。
    - 解决方案: 在初次使用时接入外部5A保险丝,如所有模块均正确连接后可更换为8A保险丝。
    - 问题: 输入信号不稳。
    - 解决方案: 调整输入滤波时间至合适的值,提高信号稳定性。
    - 问题: 模块无法正常通信。
    - 解决方案: 确认所有连接器已正确连接,且模块已上电。

    7. 总结和推荐


    Axioline F 数字输入模块(AXL F DI16/1 1H)凭借其灵活的输入选项、可靠的性能和易用性,适用于多种工业应用场景。其强大的诊断功能和详细的文档支持进一步提升了用户体验。综上所述,该模块值得在自动化控制系统中推广使用。

2688310参数

参数
芯片平台 -
工作电流 -
工作电压 -
数据速率 -
天线形式 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
