2863931

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,IBIL24DO4-ME,PLC I/O Module 2863931
供应商型号: 277-3009-ND
供应商: Digi-Key
标准整包数: 1

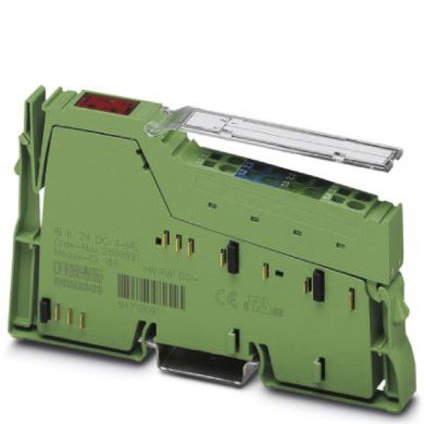

PHOENIX CONTACT 总线模块 2863931

2863931概述


    产品简介


    PHOENIX CONTACT IB IL 24 DO 4-ME
    PHOENIX CONTACT IB IL 24 DO 4-ME 是一款用于自动化控制系统的数字输出终端模块。该模块设计紧凑,具有四通道的数字输出能力,适用于工业自动化、机器控制系统等领域。每个通道可提供最高500mA的电流输出,非常适合需要多个独立可控输出的应用场景。

    技术参数


    - 物理尺寸
    - 宽度:12.2 mm
    - 高度:119.8 mm
    - 深度:71.5 mm
    - 重量:44 g(不带插头)
    - 工作环境
    - 工作温度范围:-25°C 至 55°C
    - 储存/运输温度范围:-25°C 至 85°C
    - 操作湿度范围:10% 至 95%(根据DIN EN 61131-2标准)
    - 储存/运输湿度范围:10% 至 95%(根据DIN EN 61131-2标准)
    - 操作气压范围:70 kPa 至 106 kPa(海拔高度达3000米)
    - 储存/运输气压范围:70 kPa 至 106 kPa(海拔高度达3000米)
    - 保护等级
    - IP20
    - 符合IEC 61140, EN 61140, VDE 0140-1标准
    - 电源和供电
    - 输入电压:24V DC(标称值)
    - 输入电压范围:19.2V DC 至 30V DC(含所有容差和纹波)
    - 输入电流:44 mA
    - 最大通讯电源:7.5V DC
    - 最大消耗电流:44 mA(从本地总线)
    - 功耗:最大0.33W
    - 输出参数
    - 输出类型:数字输出
    - 连接方式:弹簧夹连接
    - 连接方法:2/3导线
    - 输出数量:4个
    - 输出电压:24V DC
    - 每通道最大输出电流:500 mA
    - 模块总最大输出电流:2A
    - 额定负载(电感):12VA(1.2H;48Ω)
    - 额定负载(灯):12W
    - 额定负载(电阻):12W(48Ω)

    产品特点和优势


    PHOENIX CONTACT IB IL 24 DO 4-ME 的显著特点是其高集成度和强大的性能。具备四路独立控制的数字输出通道,可以满足复杂控制系统的需求。它的保护等级为IP20,可以在较宽的工作温度范围内稳定运行,并且具有短路和过载保护功能。该产品通过了CUL、UL、Ex: CUL-EX LIS、UL-EX LIS认证,确保其安全可靠,适用于各类严苛工业环境。

    应用案例和使用建议


    该产品常用于自动化控制系统,如工厂自动化、机器人控制、生产线监控等。实际应用中,例如在工业机器人控制系统中,可以通过编程设定不同的输出模式来控制各个动作单元的执行。此外,在一些对环境适应性强的系统中,由于其宽泛的工作温度范围,可选择性地部署于户外或高温环境下。使用时应注意合理分配各输出通道的负载,以避免过载现象发生。

    兼容性和支持


    该产品兼容标准的DIN导轨安装,方便集成到现有的控制系统中。厂商提供了全面的技术文档和支持服务,确保用户能够顺利安装和使用。对于具体应用需求,建议联系厂商获取更多技术支持。

    常见问题与解决方案


    - Q1: 输出电压不正常?
    - A1: 检查输入电压是否在规定的范围内,同时确认是否有过载情况发生。如果问题依然存在,请参考用户手册或联系技术支持。
    - Q2: 模块发热严重?
    - A2: 检查是否负载过大或散热条件不佳。适当减少负载或改善散热环境有助于降低温度。

    总结和推荐


    PHOENIX CONTACT IB IL 24 DO 4-ME 数字输出模块凭借其卓越的性能、稳定可靠的运行能力和广泛的应用领域,成为自动化控制系统中的优选产品。其独特的技术参数和功能使其在同类产品中脱颖而出,强烈推荐在需要多通道数字输出的应用场合中使用。

2863931参数

参数
数据速率 -
天线形式 -
芯片平台 -
工作电流 -
工作电压 -
安装方式 DIN导轨安装
零件状态 在售

2863931厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2863931数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2863931 2863931数据手册

2863931封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.574 ¥ 630.1503
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 630.15
