2700173

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,IBIL24DI8/HD-PAC,Phoenix Contact 接线端子, IB IL 24 DI8/HD-PAC系列, 数字输入, 用于I/O 系统
供应商型号: 2416021
供应商: 海外现货
标准整包数: 1

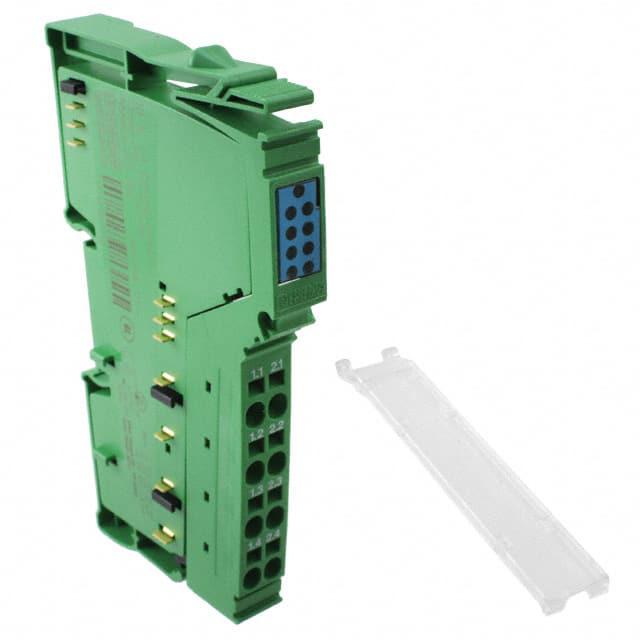

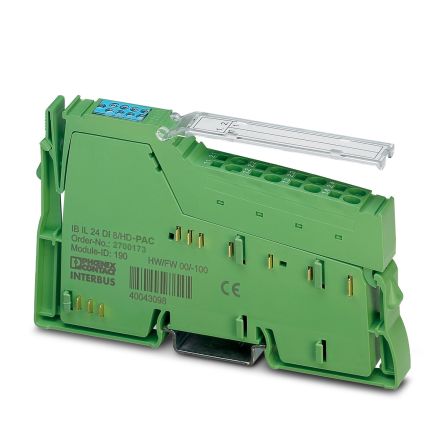

PHOENIX CONTACT 总线模块 2700173

2700173概述

    电子元器件产品技术手册:IB IL 24 DI8/HD-PAC 数字输入终端

    产品简介


    IB IL 24 DI8/HD-PAC 是一款由 PHOENIX CONTACT 生产的数字输入终端,主要用于自动化控制系统中的信号采集。它提供 8 个数字输入通道,工作电压为 24 V DC,并支持单线连接技术。该终端可用于连接传感器,通过本地总线传输数据,适用于工业自动化领域的多种应用。

    技术参数


    - 输入通道:8 个数字输入通道
    - 工作电压:24 V DC
    - 连接方式:单线连接技术
    - 传输速度:500 kbps
    - 防护等级:IP20
    - 环境温度:
    - 运行温度范围:-25°C 至 55°C
    - 存储/运输温度范围:-25°C 至 85°C
    - 湿度范围:
    - 运行湿度范围:10% 至 95%
    - 存储/运输湿度范围:10% 至 95%
    - 气压范围:
    - 运行气压范围:70 kPa 至 106 kPa(海拔不超过 3000 米)
    - 存储/运输气压范围:70 kPa 至 106 kPa(海拔不超过 3000 米)
    - 尺寸:
    - 宽度:12.2 mm
    - 高度:119.8 mm
    - 深度:71.5 mm
    - 重量:60 g(含连接器)

    产品特点和优势


    - 高集成度:一个模块提供 8 个输入通道,节省空间,方便布线。
    - 宽温范围:能够在极端环境中稳定运行,适应多种应用场景。
    - 低功耗:电流消耗最大为 5.5 mA DC,确保系统整体能耗降低。
    - 诊断功能:内置指示灯提供状态诊断,方便故障排查。
    - 安全可靠:电气隔离设计,防止过电压对系统造成损害。

    应用案例和使用建议


    - 应用场景:
    - 工厂自动化:用于监测机器运行状态、温度、压力等。
    - 楼宇自动化:用于检测门禁开关、照明状态等。
    - 智能交通:用于检测交通信号灯的状态。

    - 使用建议:
    - 在连接传感器时,确保传感器与电源(US)来自同一电压源,以避免供电不稳定导致的数据错误。
    - 使用外部母线连接传感器时,应保证传感器与电源之间距离不超过 30 米,以确保信号质量。
    - 定期检查指示灯状态,及时发现并排除潜在问题。

    兼容性和支持


    - 兼容性:该终端适用于多种工业自动化设备和控制系统,如 INTERBUS 系统。
    - 文档支持:可从产品官网下载最新的用户手册和技术资料。
    - 技术支持:如有需要,可以联系 PHOENIX CONTACT 获取技术支持和维护服务。

    常见问题与解决方案


    - 问题一:指示灯不亮
    - 解决方案:检查供电电压是否正常,确认连接是否牢固。
    - 问题二:输入信号不稳定
    - 解决方案:检查传感器和电源是否来自同一电压源,确保信号传输路径没有干扰。
    - 问题三:设备无法正常启动
    - 解决方案:确认供电电压是否达到要求,检查连接线路是否正确无误。

    总结和推荐


    IB IL 24 DI8/HD-PAC 数字输入终端以其高集成度、宽温范围和低功耗等特点,广泛应用于各类工业自动化系统中。其内置诊断功能和易于安装的特点使其成为市场上极具竞争力的产品。综上所述,强烈推荐该产品作为信号采集的重要组成部分,尤其适用于需要高效稳定采集数字信号的应用场景。

2700173参数

参数
芯片平台 -
工作电流 -
工作电压 -
数据速率 -
天线形式 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2700173厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700173数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2700173 2700173数据手册

2700173封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 701.4161
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 701.41
