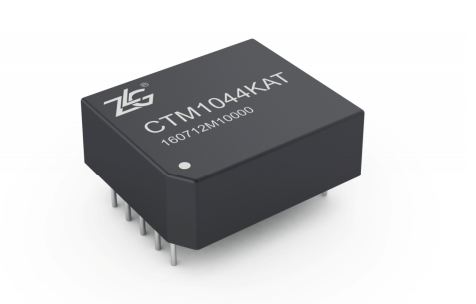

CTM1044KAT

产品分类: 总线模块
产品描述: 3.3V DIP-10 19.9mm*16.9mm*7.3mm
供应商型号: SG-CTM1044KAT
供应商: 期货订购
标准整包数: 1
ZLG/广州致远电子 总线模块 CTM1044KAT

CTM1044KAT概述

    CTM1044KAT:待机可唤醒高速隔离CAN收发器

    产品简介


    CTM1044KAT是一款由广州致远电子有限公司生产的高速隔离CAN收发器,适用于多种工业应用场景。它符合ISO11898-2和ISO11898-5标准,能够实现CAN总线的高可靠性和电磁兼容性。这款产品具备独特的待机控制引脚和超低待机电流,使得其能够在保持较低能耗的同时快速响应系统唤醒信号。

    技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入电压 | VCC 3.15 | 3.3 | 3.45 | VDC |
    | 高电平输入电压 | VIH 0.7VCC VCC+0.5
    | 低电平输入电压 | VIL 0 0.3VCC
    | 高电平输出电压 | VOH | IRXD = -1.5 mA | VCC-0.4 | VCC-0.2
    | 低电平输出电压 | VOL | IRXD = 1.5 mA 0.2 | 0.4
    | 待机电流 | IVCCSTB | STB=0, TXD=1, 总线隐性 | 0.12 | 0.25 mA |
    | 驱动电流 | IT 2 mA |
    | 隔离耐压 时间1分钟,漏电流小于1mA | 3500 VDC |
    | 供电电压范围 3.15 | 3.45 | VDC |
    | 待机电流 0.12 | 24 | 115 | mA |
    | 静态电流 | 24 mA |
    | 最大工作电流 | 115 mA |
    | 传输波特率 40k~1M bps |
    | 单网络节点数 | 110 | pcs |
    | 工作温度范围 -40℃ | +85℃ | ℃ |
    | 存储温度范围 -55℃ | +125℃ | ℃ |

    产品特点和优势


    1. 待机唤醒功能:通过待机控制引脚,可以在待机状态下降低功耗,同时具备总线远程唤醒功能。
    2. 超低待机电流:待机电流仅为0.12 mA,大幅减少系统在待机状态下的能源消耗。
    3. 显性超时保护:当TXD引脚低电平持续时间过长时,自动切换至隐性电平,防止总线瘫痪。
    4. 电磁兼容性强:具有低电磁辐射和高抗电磁干扰能力,适用于复杂电磁环境。
    5. 多节点支持:单网络最多可连接110个节点,适用于大规模CAN网络。
    6. 标准兼容:符合ISO11898-2和ISO11898-5标准,确保良好的互操作性。

    应用案例和使用建议


    CTM1044KAT广泛应用于汽车电子、充电桩、电力监控、智能家居等领域。在实际使用中,建议参考典型连接电路图,确保正确的接线方式。对于环境恶劣的应用场景,如户外布线,推荐使用端口保护电路,增加外围保护器件以提高系统的可靠性。

    兼容性和支持


    CTM1044KAT具有良好的兼容性,可以与多种CAN控制器和网络设备无缝集成。制造商提供了详细的使用指南和技术支持,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法接收总线信号 | 检查RXD引脚是否正确连接,确认接收信号的完整性 |
    | 待机电流过大 | 检查待机控制引脚设置,确保模块处于正确模式 |
    | 总线通信不稳定 | 检查总线终端电阻和信号质量 |

    总结和推荐


    CTM1044KAT凭借其高性能、低功耗和强电磁兼容性,在众多工业应用中表现出色。其待机唤醒功能使其成为汽车电子、充电桩和智能电网等领域的理想选择。我们强烈推荐使用CTM1044KAT,特别是对于需要低功耗和高性能的工业应用场景。

CTM1044KAT参数

参数
芯片平台 -
工作电流 -
工作电压 3.3V
数据速率 -
天线形式 -
长*宽*高 19.9mm*16.9mm*7.3mm
通用封装 DIP-10

CTM1044KAT厂商介绍

ZLG(周立功)公司是一家高科技企业,专注于嵌入式系统的研发和销售。公司主营产品包括嵌入式开发工具、嵌入式计算机、工业自动化控制产品等。产品广泛应用于工业控制、消费电子、汽车电子、通信设备等领域。

ZLG的优势在于:
1. 技术领先:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 产品丰富:提供从开发工具到嵌入式计算机的全系列产品,满足不同客户的需求。
3. 服务优质:提供专业的技术支持和售后服务,帮助客户解决技术难题。
4. 市场认可:产品广泛应用于多个领域,得到客户的广泛认可和好评。

总之,ZLG凭借强大的技术实力、丰富的产品线和优质的服务,成为嵌入式系统领域的佼佼者。

CTM1044KAT数据手册

厂牌 PDF简要描述 下载
ZLG/广州致远电子 总线模块 ZLG/广州致远电子 CTM1044KAT CTM1044KAT数据手册

CTM1044KAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
