GS8743-TR

产品分类: 比较器
产品描述: 1.3mA Push-Pull 2.7V 5.5V 5mV 6pA SOT-23-5
供应商型号: 30C-GS8743-TR SOT-23-5
供应商: 国内现货
标准整包数: 1

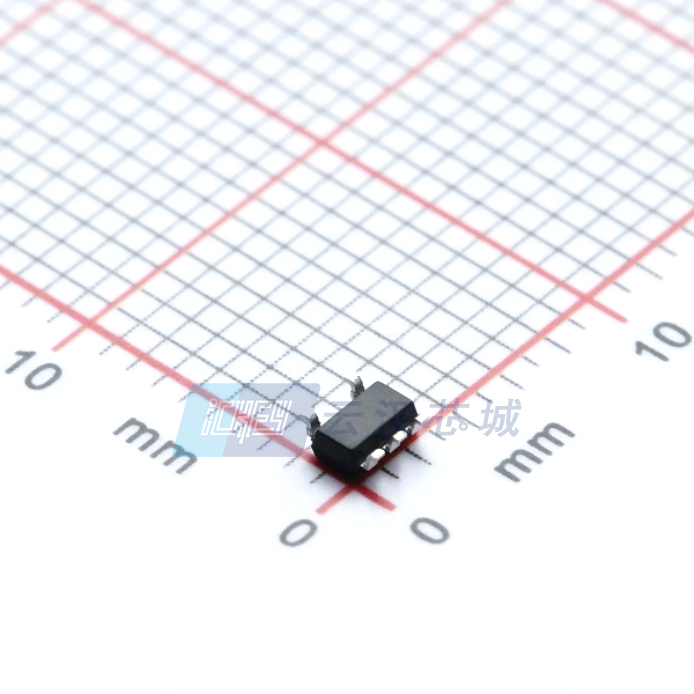

GAINSIL/上海聚洵 比较器 GS8743-TR

GS8743-TR概述

    GS8743低功耗快速响应单电源比较器技术手册

    1. 产品简介


    GS8743是一款超高速低功耗比较器,适用于单电源供电系统(2.7V~5.5V)。它具备快速响应、低功耗和轨到轨输入输出等特点,适用于多种高性能应用场合。此产品提供SOT23-5和SC70-5两种封装形式,有助于设计紧凑的小型电子产品。

    2. 技术参数


    - 输入特性:
    - 输入失调电压:0.4mV (最大5mV)
    - 输入偏置电流:6pA
    - 输入失调电流:4pA
    - 输入迟滞电压:3mV
    - 共模电压范围:-0.1V至+5.6V
    - 输出特性:
    - 输出高电平:Vs - 0.166V
    - 输出低电平:132mV
    - 短路输出电流(源):30mA
    - 短路输出电流(沉):31mA
    - 动态性能(CL=15pF):
    - 传播延迟(低至高):11ns (过驱10mV), 6ns (过驱100mV)
    - 传播延迟(高至低):11ns (过驱10mV), 6ns (过驱100mV)
    - 上升时间:3.6ns (过驱10mV), 3.5ns (过驱100mV)
    - 下降时间:3.1ns (过驱10mV), 3ns (过驱100mV)

    3. 产品特点和优势


    - 超快响应:6ns的传播延迟使其适合需要极高响应速度的应用。
    - 低功耗:仅1.3mA的典型功耗使其非常适合电池供电设备。
    - 宽输入电压范围:2.7V至5.5V的输入电压范围使其能够在各种电源环境下稳定工作。
    - 内部迟滞电路:内置的5mV迟滞电路能有效避免寄生反馈引起的振荡问题。
    - 小型封装:采用SOT23-5和SC70-5封装,有助于缩小PCB尺寸,提升设计灵活性。

    4. 应用案例和使用建议


    - 高速线接收器:如图5所示,GS8743可以用于检测同轴电缆上的电压信号,并迅速产生逻辑输出。
    - 红外接收器:如图6所示,通过配置电阻和电容,GS8743可作为红外信号的接收器。
    - 振荡器:如图7所示,通过调整RC网络,GS8743可用于构建高频率振荡电路。
    使用建议:
    - 在设计电路时,确保为电源引脚配置适当的去耦电容以提高稳定性。
    - 在应用中使用外部迟滞电路以增加系统对噪声的容忍度。
    - 考虑到工作温度范围,选择合适的封装和材料以保证可靠性。

    5. 兼容性和支持


    - 兼容性:GS8743可以直接接口CMOS和TTL逻辑,使得集成变得简单。
    - 支持:厂商提供详细的技术文档和支持,帮助用户在开发过程中解决问题。

    6. 常见问题与解决方案


    - 问题1: 输出信号出现异常。
    - 解决方案: 检查输入信号是否超出规定范围,确保正确的电源连接和接地。
    - 问题2: 设备无法正常工作。
    - 解决方案: 确认电源电压是否在指定范围内,并检查是否有合适的去耦电容。
    - 问题3: 输出信号不稳定。
    - 解决方案: 尝试增加外部迟滞电路以减少噪声干扰。

    7. 总结和推荐


    GS8743是一款具有多种优势的高性能比较器,特别适合应用于高速信号处理、数字通信等领域。其超快响应、低功耗及广泛的温度适应性使得它在市场上具有较高的竞争力。对于追求高性能的工程师而言,GS8743是一个值得推荐的选择。

GS8743-TR参数

参数
电流 - 输入偏置 6pA
比较器类型 -
响应时间 -
最小工作供电电压 2.7V
典型供电电流 1.3mA
每个通道的输出电流 -
输出类型 Push-Pull
Vos - 输入偏置电压 5mV
最大工作供电电压 5.5V
通道数量 -
通用封装 SOT-23-5

GS8743-TR厂商介绍

Gainsil公司是一家全球领先的高性能硅胶产品制造商,专注于研发和生产各种硅胶制品。公司主营产品包括硅胶管、硅胶板、硅胶条、硅胶密封件等,广泛应用于医疗、食品、电子、汽车、****等多个领域。

Gainsil的优势主要体现在以下几个方面:

1. 技术创新:Gainsil拥有强大的研发团队,不断推出创新产品,满足客户多样化需求。

2. 质量控制:公司严格遵循ISO9001质量管理体系,确保产品质量稳定可靠。

3. 定制服务:Gainsil提供个性化定制服务,根据客户需求定制产品尺寸、形状和性能。

4. 快速响应:公司具备快速响应能力,能够在短时间内为客户提供解决方案。

5. 环保理念:Gainsil注重环保,所有产品均符合RoHS、REACH等环保标准,为客户提供绿色、环保的硅胶产品。

GS8743-TR数据手册

厂牌 PDF简要描述 下载
GAINSIL/上海聚洵 比较器 GAINSIL/上海聚洵 GS8743-TR GS8743-TR数据手册

GS8743-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7594
200+ ¥ 0.756
1500+ ¥ 0.7526
3000+ ¥ 0.7504
库存: 1199
起订量: 10 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.75
