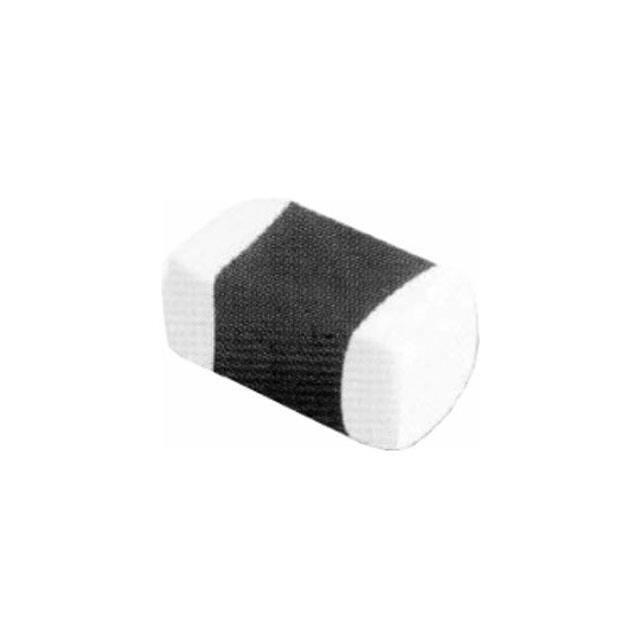

GZ1005E121TF

产品分类: 磁珠
产品描述: 磁珠 120 Ohms @ 100MHz 200mA 0.4 Ohms 0402
供应商型号: 14M-GZ1005E121TF SMD
供应商: 云汉优选
标准整包数: 10000
SUNLORD/深圳顺络电子 磁珠 GZ1005E121TF

GZ1005E121TF概述

    多层芯片铁氧体磁珠(GZ系列)技术手册

    产品简介


    Sunlord公司的多层芯片铁氧体磁珠(GZ系列)是一种高效能的电子元器件,专用于抑制电磁干扰(EMI)。这些磁珠内部采用银印刷层和磁屏蔽结构,以最小化串扰,适用于从数十MHz到数百MHz范围内的广泛频率应用。它们常用于低速信号的噪声抑制,例如计算机及周边设备、DVD相机、LCD电视、通信设备、办公自动化设备等领域。

    技术参数


    | 参数 | 规格 |

    | 工作温度 | -55℃ ~ +125℃ |
    | 阻抗值 | 多种材料,多种阻抗值 |
    | 测试频率 | 100 MHz |
    | 最大直流电阻 | 视型号而定,单位:Ω |
    | 额定电流 | 视型号而定,单位:mA |
    | 尺寸规格 | 多种封装尺寸,如0603、1005、1608、2012、3216 |
    具体参数见下表:
    | 型号 | 尺寸(mm) | 材料代码 | 额定阻抗(Ω) | 封装形式 |

    | GZ0603 | 0.6 × 0.3 | D, E, U | 30, 80, 120, 240, 600 | T Tape & Reel |
    | GZ1005 | 1.0 × 0.5 | D, E, U | 0~15, 31, 60, 80, 120, 220, 300, 420, 500, 600, 750, 1000 | T Tape & Reel |
    | GZ1608 | 1.6 × 0.8 | D, E, U | 0~15, 30, 60, 80, 100, 120, 220, 300, 470, 600, 750, 1000, 1500, 1800, 2000, 2200 | T Tape & Reel |
    | GZ2012 | 2.0 × 1.25 | D, E, U | 0~15, 19, 30, 80, 120, 180, 220, 300, 420, 500, 600, 750, 1000, 1500, 2000 | T Tape & Reel |
    | GZ3216 | 3.2 × 1.6 | D, E, U | 0~15, 31, 60, 80, 120, 220, 300, 500, 600, 1000, 1200 | T Tape & Reel |

    产品特点和优势


    - 屏蔽效果:内置银印刷层和磁屏蔽结构,有效减少串扰,提高电磁兼容性。
    - 广泛应用:适合从低频到高频的各种应用场合,提供宽泛的频率选择。
    - 多样化的阻抗值:根据不同的应用需求提供多种阻抗选项,覆盖不同应用场景。
    - 可靠性:经过严格的测试和验证,可在极端环境下可靠运行。

    应用案例和使用建议


    - 案例:GZ系列磁珠在计算机主板上广泛应用于电源电路中,抑制高频干扰。
    - 使用建议:在使用时需注意匹配合适的阻抗值以达到最佳的抑制效果。建议结合具体应用环境进行详细设计。

    兼容性和支持


    Sunlord公司提供了详细的客户支持,包括在线文档、技术支持和定制化服务。同时,可根据客户需求提供特定电气特性的定制产品。此外,该磁珠可以与多种其他电子元件良好兼容,易于集成于各类设备中。

    常见问题与解决方案


    - 问题1:安装过程中出现接触不良。
    - 解决方案:确保安装时正确插入,并使用适当的焊接工艺确保牢固连接。
    - 问题2:工作时温度过高。
    - 解决方案:检查周围散热环境,确保通风良好,并避免过度负荷。

    总结和推荐


    Sunlord的GZ系列多层芯片铁氧体磁珠以其卓越的电磁干扰抑制能力和广泛的应用范围,在市场上具有极强的竞争力。无论是在计算机系统还是消费电子产品中,它都能表现出色。建议在需要高性能EMI抑制的产品设计中积极考虑选用此系列磁珠。

GZ1005E121TF参数

参数
直流电阻(DCR) 400mΩ
额定电流 200mA
阻抗@频率 120Ω@100MHz
长*宽*高 1mm*500μm*650μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
