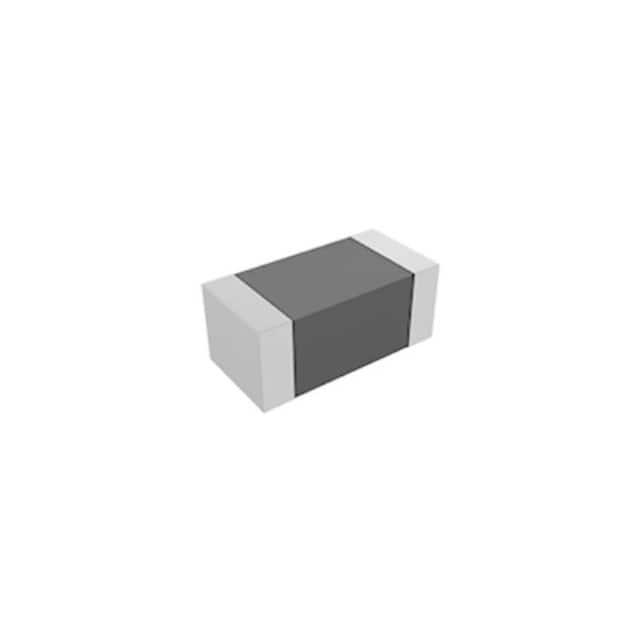

PZ1608U100-3R0TF

产品分类: 磁珠
产品描述: 3A proattrval 20mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 14M-PZ1608U100-3R0TF SMD
供应商: 云汉优选
标准整包数: 1
SUNLORD/深圳顺络电子 磁珠 PZ1608U100-3R0TF

PZ1608U100-3R0TF概述

    多层片式铁氧体磁珠(PZ系列)技术手册

    产品简介


    多层片式铁氧体磁珠(PZ系列)是用于抑制电磁干扰(EMI)的高性能电子元器件。它们广泛应用于各类电子设备,如计算机及其外设、DVD摄像机、液晶电视、通信设备、办公自动化设备等。这些磁珠能有效抑制电源线或大电流信号线中的噪声,确保设备的稳定运行。

    技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55℃~+125℃ |
    | 允许电流 | 最高可达6A |
    | 阻抗值 | 0Ω~1000Ω |
    | 尺寸规格 | 0402、0603、0805、1206、1806 |
    具体的技术规格可参见以下表格:
    - PZ1005型
    - Part Number: PZ1005D100-1R0TF, PZ1005E100-1R8TF, PZ1005E700-R80TF, PZ1005E121-R70TF
    - 测试频率: 100MHz
    - 最大直流电阻: 0.05Ω~0.34Ω
    - 额定电流: 1000mA~450mA
    - PZ1608型
    - Part Number: PZ1608D300-3R0TF, PZ1608D600-2R0TF, PZ1608D750-1R0TF, PZ1608D121-1R0TF
    - 测试频率: 100MHz
    - 最大直流电阻: 0.03Ω~0.35Ω
    - 额定电流: 3000mA~500mA
    - PZ2012型
    - Part Number: PZ2012D390-4R0TF, PZ2012D800-3R0TF, PZ2012D121-2R5TF, PZ2012D221-1R5TF
    - 测试频率: 100MHz
    - 最大直流电阻: 0.015Ω~0.35Ω
    - 额定电流: 4000mA~500mA
    - PZ3216型
    - Part Number: PZ3216D190-6R0TF, PZ3216D380-5R0TF, PZ3216D600-4R0TF, PZ3216D121-3R0TF
    - 测试频率: 100MHz
    - 最大直流电阻: 0.01Ω~0.30Ω
    - 额定电流: 6000mA~500mA
    - PZ4516型
    - Part Number: PZ4516U600-6R0TF, PZ4516U720-6R0TF, PZ4516U181-3R0TF, PZ4516U471-2R0TF
    - 测试频率: 100MHz
    - 最大直流电阻: 0.01Ω~0.25Ω
    - 额定电流: 6000mA~2000mA

    产品特点和优势


    1. 内部银印刷层和磁屏蔽结构:减少串扰,提升电磁兼容性。
    2. 高允许电流:高达6A,适用于高电流信号线。
    3. 广泛的频率适应性:抑制从低频到高频的各种EMI。
    4. 多种材料和阻抗值:满足不同的应用需求。
    5. 无有害物质:符合环保标准,安全可靠。

    应用案例和使用建议


    该系列产品已成功应用于多种电子设备,例如计算机、LCD电视、通信设备等。在使用时,建议根据具体的应用需求选择合适的型号和规格,确保最佳的噪声抑制效果。同时,在高温环境下使用时需要注意降额使用,避免过热导致器件损坏。

    兼容性和支持


    该产品与其他标准的片式电感和电容等电子元件具有良好的兼容性,可方便地集成于现有电路设计中。Sunlord公司提供全面的技术支持和服务,包括详细的规格书和技术文档下载,以及技术支持热线。

    常见问题与解决方案


    1. 问题: 在高温环境中使用时,电流能力会降低。
    - 解决办法: 查看产品手册中的降额曲线,根据实际工作温度进行相应的电流限制。
    2. 问题: 设备出现异常噪音。
    - 解决办法: 检查磁珠是否正确安装,确认连接线路无误,必要时更换磁珠型号。
    3. 问题: 磁珠发热严重。
    - 解决办法: 检查磁珠工作电流是否超过额定值,适当调整负载电流,或者使用散热措施。

    总结和推荐


    综上所述,Sunlord的多层片式铁氧体磁珠(PZ系列)是一款性能优异、应用广泛的噪声抑制器件。它具备出色的电气特性和环境适应性,能够有效解决多种电子设备中的EMI问题。对于需要在严苛环境中保持高可靠性的应用,强烈推荐使用这一系列的产品。

PZ1608U100-3R0TF参数

参数
阻抗@频率 proattrval
直流电阻(DCR) 20mΩ
额定电流 3A
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PZ1608U100-3R0TF厂商介绍

Sunlord公司是一家全球领先的高分子材料解决方案提供商,专注于研发、生产和销售各种高性能聚合物产品。公司主营产品包括工程塑料、特种塑料、弹性体和复合材料等,广泛应用于汽车、电子、家电、医疗、****等多个领域。

Sunlord的产品分类如下:
1. 工程塑料:如聚碳酸酯(PC)、聚甲醛(POM)、聚酰亚胺(PI)等,具有优异的机械性能和耐温性能,适用于精密零件和结构件。
2. 特种塑料:如液晶聚合物(LCP)、聚醚醚酮(PEEK)等,具有卓越的耐高温、耐化学腐蚀和耐磨性能,适用于高端应用。
3. 弹性体:如热塑性聚氨酯(TPU)、热塑性聚酯弹性体(TPEE)等,具有良好的弹性和柔韧性,适用于软管、密封件等。
4. 复合材料:如碳纤维增强塑料(CFRP)等,具有轻质高强的特点,适用于****、体育器材等领域。

Sunlord的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高性能、环保的新材料。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,为客户提供便捷、高效的服务。

PZ1608U100-3R0TF数据手册

厂牌 PDF简要描述 下载
SUNLORD/深圳顺络电子 磁珠 SUNLORD/深圳顺络电子 PZ1608U100-3R0TF PZ1608U100-3R0TF数据手册

PZ1608U100-3R0TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.0257
100+ ¥ 0.0225
1000+ ¥ 0.02
3000+ ¥ 0.0189
库存: 3538
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 0.12
