首页  >  产品百科  >  UPZ2012U221-3R0TF

UPZ2012U221-3R0TF

产品分类: 磁珠
产品描述: 3A proattrval 40mΩ 0805
供应商型号: 14M-UPZ2012U221-3R0TF SMD
供应商: 云汉优选
标准整包数: 1

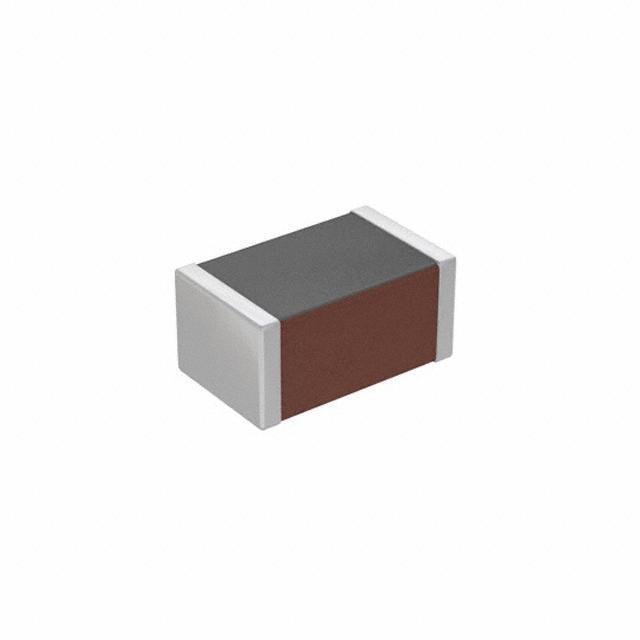

SUNLORD/深圳顺络电子 磁珠 UPZ2012U221-3R0TF

UPZ2012U221-3R0TF概述

    # Sunlord Multilayer Chip Ferrite Bead – UPZ 系列产品技术手册

    1. 产品简介


    基本介绍
    Sunlord 的 UPZ 系列多层片式铁氧体磁珠是一种用于抑制电磁干扰(EMI)的高性能电感器。它通过内部银印刷层和屏蔽结构设计减少了串扰,并以其坚固的单片结构提供卓越的可靠性。与 PZ 系列相比,UPZ 系列具有更小的直流电阻和更大的允许电流。该系列产品广泛应用于通信设备、计算机、音频/视频设备、汽车电子等领域,能够有效抑制电源线或大电流信号线上的噪声。
    主要功能
    - 抑制电磁干扰(EMI)
    - 减少电路中的高频噪声
    - 提高设备的稳定性和可靠性
    应用领域
    - 通信设备
    - 计算机
    - 音频/视频设备
    - 汽车电子

    2. 技术参数


    | 参数名称 | 型号 | 单位 | 范围 |
    ||
    | 阻抗 Z | UPZ1005 | Ω | 0 ~ 30 |
    | 测试频率 MHz | 100 |
    | 最大直流电阻 mΩ | ≤ 45 |
    | 最大额定电流 mA | 2000 |
    | 温度范围 ℃ |-55~+125 |
    详细型号及其技术参数如下表所示:
    UPZ1005 系列
    | 型号编号 | 阻抗 Z ±25% | 测试频率 MHz | 最大直流电阻 mΩ | 最大额定电流 mA | 尺寸 mm |
    |
    | UPZ1005D100-2R0TF | 0 ~ 30 | 100 | 45 | 2000 | 1.0×0.5 |
    | UPZ1005D300-1R7TF | 30 ± 25% | 100 | 50 | 1700 | 1.0×0.5 |
    | UPZ1005D300-2R2TF | 30 ± 25% | 100 | 35 | 2200 | 1.0×0.5 |
    | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 内部银印刷层:通过减少串扰,提高了信号的纯净度。
    - 屏蔽结构设计:有效隔离外部干扰,增强了抗噪能力。
    - 优良的可靠性:单片结构设计确保了长期稳定运行。
    - 优异的电气特性:在宽广的频率范围内表现优秀,可满足不同应用场景的需求。
    - 支持多种应用:适用于通信设备、消费电子产品及工业设备等多个领域。

    4. 应用案例和使用建议


    典型应用案例
    - 在笔记本电脑电源适配器中,UPZ 系列可以显著降低电磁干扰,提高充电稳定性。
    - 在车载音响系统中,它可以有效过滤来自发动机和其他电子组件产生的噪声。
    使用建议
    - 在高频应用场合,选择阻抗值较高的型号以获得更好的滤波效果。
    - 确保电路设计中留有足够的散热空间,特别是在高温环境下工作时。
    - 根据具体应用场景调整额定电流,避免过载导致设备损坏。

    5. 兼容性和支持


    兼容性
    UPZ 系列产品与市面上主流的 SMD 封装标准兼容,便于集成到现有设计方案中。此外,它还支持 RoHS 和无卤素要求,符合环保标准。
    支持服务
    Sunlord 提供全面的技术支持,包括样品申请、定制化服务以及故障排查等。用户可以通过官网获取最新的产品信息和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备开机后立即断电 | 检查额定电流是否匹配实际需求 |
    | 过热保护触发 | 减少负载或增加散热措施 |
    | 噪声水平未明显改善 | 尝试更换更高阻抗值的型号 |

    7. 总结和推荐


    综合评估
    Sunlord 的 UPZ 系列多层片式铁氧体磁珠以其出色的电气特性和广泛的适用性成为市场上备受关注的产品之一。其独特的屏蔽结构设计和优异的可靠性使其成为各种电子设备的理想选择。
    推荐结论
    强烈推荐给需要高效抑制电磁干扰的设计工程师和制造商。无论是消费类电子产品还是工业控制设备,UPZ 系列都能提供可靠且经济的解决方案。

    如需进一步了解或采购,请访问 [Sunlord 官网](http://www.sunlordinc.com) 或联系销售代表。

UPZ2012U221-3R0TF参数

参数
额定电流 3A
阻抗@频率 proattrval
直流电阻(DCR) 40mΩ
通用封装 0805
包装方式 卷带包装

UPZ2012U221-3R0TF厂商介绍

Sunlord公司是一家全球领先的高分子材料解决方案提供商,专注于研发、生产和销售各种高性能聚合物产品。公司主营产品包括工程塑料、特种塑料、弹性体和复合材料等,广泛应用于汽车、电子、家电、医疗、****等多个领域。

Sunlord的产品分类如下:
1. 工程塑料:如聚碳酸酯(PC)、聚甲醛(POM)、聚酰亚胺(PI)等,具有优异的机械性能和耐温性能,适用于精密零件和结构件。
2. 特种塑料:如液晶聚合物(LCP)、聚醚醚酮(PEEK)等,具有卓越的耐高温、耐化学腐蚀和耐磨性能,适用于高端应用。
3. 弹性体:如热塑性聚氨酯(TPU)、热塑性聚酯弹性体(TPEE)等,具有良好的弹性和柔韧性,适用于软管、密封件等。
4. 复合材料:如碳纤维增强塑料(CFRP)等,具有轻质高强的特点,适用于****、体育器材等领域。

Sunlord的优势在于:
1. 技术创新:拥有强大的研发团队,持续推出高性能、环保的新材料。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 全球布局:在全球设有生产基地和销售网络,为客户提供便捷、高效的服务。

UPZ2012U221-3R0TF数据手册

厂牌 PDF简要描述 下载
SUNLORD/深圳顺络电子 磁珠 SUNLORD/深圳顺络电子 UPZ2012U221-3R0TF UPZ2012U221-3R0TF数据手册

UPZ2012U221-3R0TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.0993
4000+ ¥ 0.0708
20000+ ¥ 0.064
库存: 4770
起订量: 20 增量: 4000
交货地:
最小起订量为:20
合计: ¥ 1.98
直接购买
加入购物车
