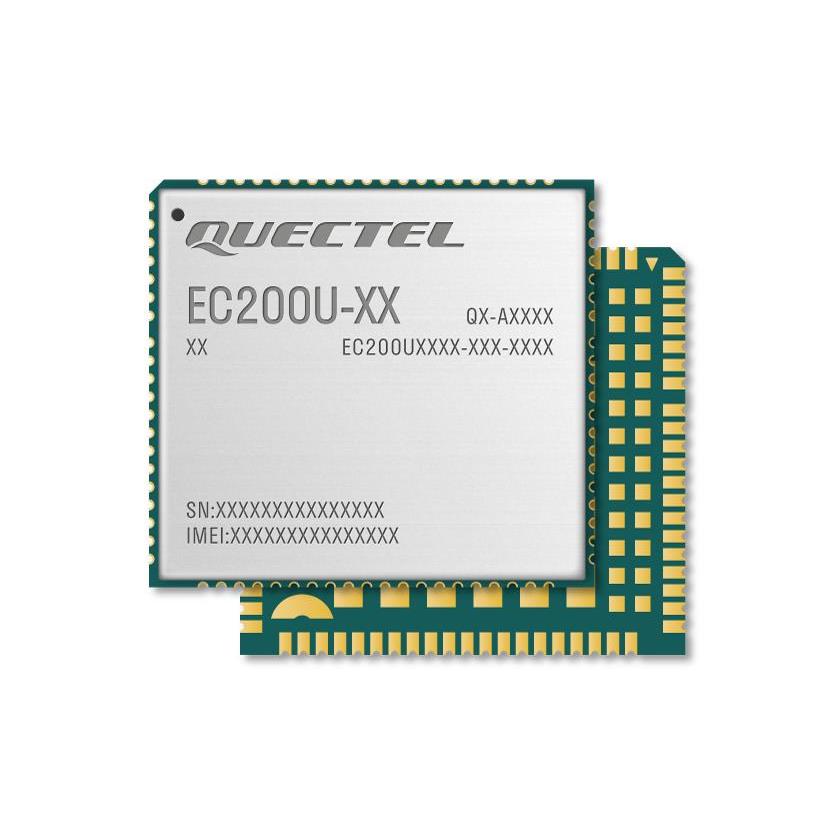

EC200UEUAA-N05-TA0AA

产品分类: 4G/3G/2G/NB模块
产品描述:
供应商型号: AV-S-EC200UEUAA-N05-TA0AA
供应商: Avnet
标准整包数: 1
QUECTEL/上海移远通信 4G/3G/2G/NB模块 EC200UEUAA-N05-TA0AA

EC200UEUAA-N05-TA0AA概述

    Quectel EC200U Series LTE Cat 1 Module 技术手册概述

    产品简介


    Quectel EC200U 系列是一款专为物联网(IoT)和机器对机器(M2M)通信优化的最新一代 LTE Cat 1 模块。这款模块具有最高可达 10 Mbps 的下行速率和 5 Mbps 的上行速率,旨在满足广泛的应用需求。EC200U 系列提供了多种变体,包括 EC200U-CN(针对中国和印度)、EC200U-EU(针对欧洲、澳大利亚和新西兰)、以及 EC200U-AU(针对拉丁美洲)。每个变体都覆盖了不同地区的频段,确保其在全球范围内的广泛应用。

    技术参数


    - 尺寸:28.0 mm x 31.0 mm x 2.4 mm
    - 重量:约 4.1 克
    - 温度范围:
    - 工作温度:-35°C 到 +75°C
    - 扩展温度:-40°C 到 +85°C
    - 频率带宽:支持多种 LTE 频段,包括 LTE-FDD 和 LTE-TDD,以及 GSM/ GPRS 频段。
    - 认证:SRRC/ NAL/ CCC(中国),CE(欧洲),RCM(澳大利亚/新西兰),KC(韩国),FCC(美国),Anatel(巴西)
    - 最大数据速率:
    - LTE-FDD:10 Mbps(下载)/ 5 Mbps(上传)
    - LTE-TDD:8.96 Mbps(下载)/ 3.1 Mbps(上传)
    - GSM:85.6 kbps(下载)/ 85.6 kbps(上传)
    - 供电电压范围:3.3 V 到 4.3 V(典型值 3.8 V)
    - 功耗:
    - 待机模式:31 μA
    - LTE 睡眠模式:1.4 mA 到 1.5 mA
    - 空闲状态:27.8 mA 到 28.7 mA(USB 连接与否)

    产品特点和优势


    Quectel EC200U 系列的优势在于其广泛的频率覆盖、高度集成的接口、以及对多种协议的支持。模块支持 USB 2.0、UART、I2C、SPI 等多种标准接口,这使其非常适合各种工业和商业应用。此外,该系列还支持 FOTA(固件无线升级)功能,进一步增强了系统的可维护性和灵活性。

    应用案例和使用建议


    Quectel EC200U 系列广泛应用于多个行业领域,例如 POS 终端、POC 设备、ETC(不停车收费系统)、共享设备、能源控制与监控、智能安全保护和工业 PDA 等。用户可以利用模块提供的丰富接口和协议来实现多样化的应用功能。为了最大化模块的效能,建议开发者在设计时充分考虑模块的电源管理和接口配置,以确保最佳性能。

    兼容性和支持


    Quectel EC200U 系列兼容其他 Quectel 多模式 LTE 标准模块,如 EC20-CE、EC200S 系列、EC21 系列等,确保了向后兼容性和未来扩展的可能性。厂商提供了详尽的驱动程序和软件开发工具包(SDK),以支持 Windows 7/8/8.1/10/11、Linux、Android 等操作系统。此外,模块还支持蓝牙、Wi-Fi Scan 和 GNSS 功能,可根据具体应用需求进行选择。

    常见问题与解决方案


    - Q: 如何处理待机模式下的高功耗问题?
    - A: 通过优化应用程序的睡眠模式管理,可以显著降低待机状态下的功耗。此外,定期更新固件和驱动程序也可以提高能效。
    - Q: 模块在低温环境下的表现如何?
    - A: 模块在扩展温度范围内(-40°C 到 +85°C)经过测试和验证,确保在极端环境下仍能正常运行。


    总结和推荐


    Quectel EC200U 系列 LTE Cat 1 模块以其卓越的性能、广泛的频率覆盖、丰富的功能接口和支持、以及良好的全球兼容性,成为了 IoT 和 M2M 应用的理想选择。强烈推荐用于需要可靠连接和高性能的场景,特别是在能源控制、智能交通、工业自动化等领域。

EC200UEUAA-N05-TA0AA参数

参数
接口 -
调制方式 -
芯片平台 -
长*宽*高 31mm*28mm*2.4mm
通用封装 LCC
包装方式 散装

EC200UEUAA-N05-TA0AA厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

EC200UEUAA-N05-TA0AA数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 4G/3G/2G/NB模块 QUECTEL/上海移远通信 EC200UEUAA-N05-TA0AA EC200UEUAA-N05-TA0AA数据手册

EC200UEUAA-N05-TA0AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.4016 ¥ 906.2542
40+ $ 64.8129 ¥ 573.5942
134+ $ 55.3335 ¥ 489.7015
库存: 0
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
