A7670C-LASS

产品分类: 4G/3G/2G/NB模块
产品描述: 国内版本,无分集,无定位,模拟语音 64Mb
供应商型号: SG-A7670C-LASS
供应商: 云汉优选
标准整包数: 1

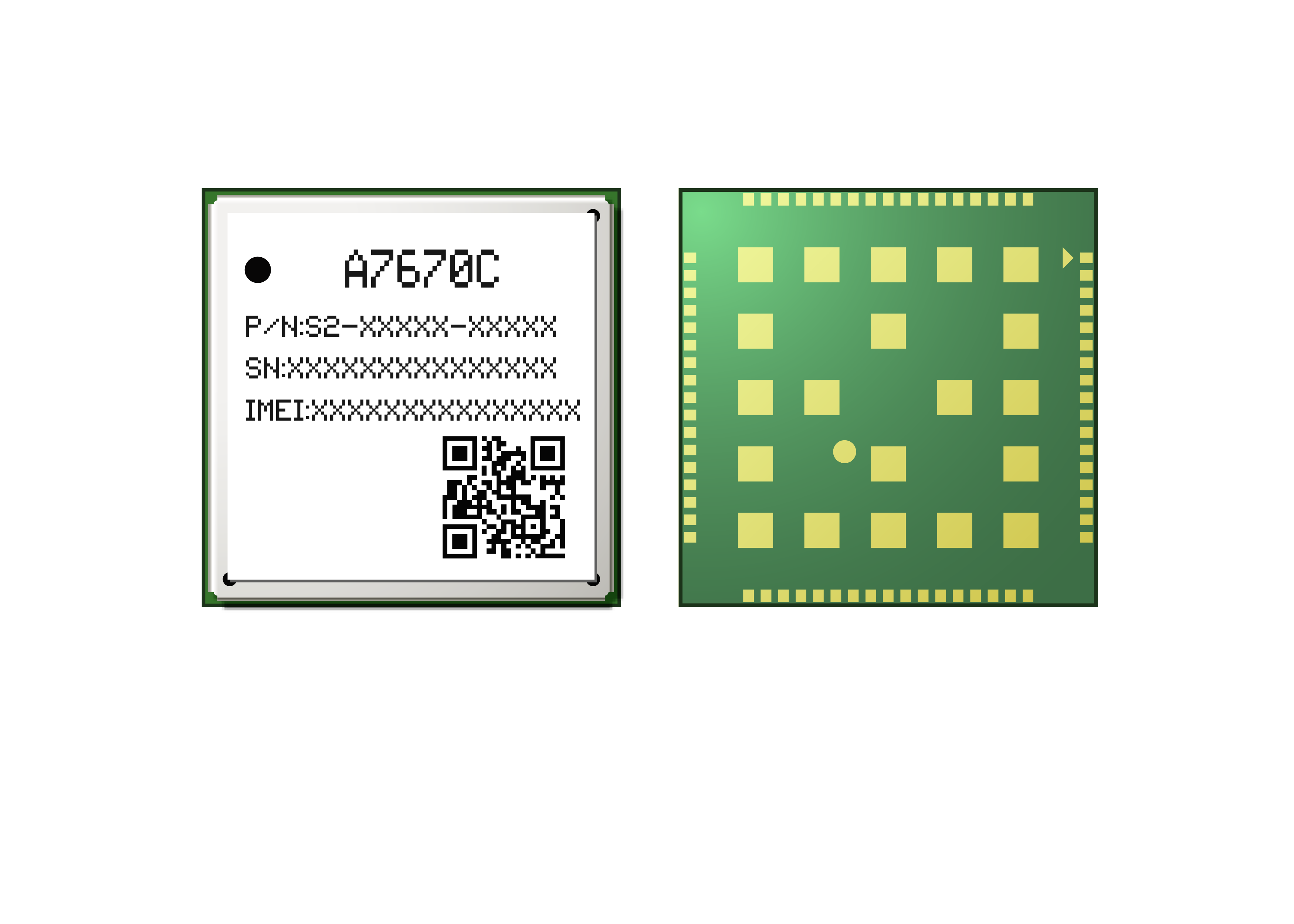

SIMCOM/上海芯讯通 4G/3G/2G/NB模块 A7670C-LASS

A7670C-LASS概述

    # A7670C R2 LTE Cat 1 模块技术手册

    产品简介


    基本介绍
    A7670C R2 是一款专为中国市场设计的 LTE Cat 1 模块,由芯讯通无线科技(上海)有限公司研发生产。该模块支持 LTE-TDD 和 LTE-FDD 制式,旨在为客户提供高速稳定的无线通信解决方案。A7670C R2 主要应用于车载通信终端、安防终端、POS 机、工业路由器及远程医疗终端等领域。
    主要功能
    - 支持最大下行速率 10 Mbps 和最大上行速率 5 Mbps。
    - 集成蓝牙和定位功能,支持 GPS/GLONASS/BeiDou/Galileo 等多模卫星系统。
    - 内置多种网络协议和主流操作系统驱动(Windows, Linux 和 Android 等)。
    - 支持 UART、SPI、I2C 和 GPIO 等丰富的硬件接口。
    应用领域
    - 车载通信终端
    - 安防终端
    - POS 机
    - 工业路由器
    - 远程医疗终端

    技术参数


    封装尺寸与重量
    - 形状:LCC+LGA
    - 尺寸:24.0 mm x 24.0 mm x 2.4 mm
    - 重量:2.7 ± 0.1 克
    频段支持
    - LTE-FDD:B1/B3/B5/B8
    - LTE-TDD:B34/38/39/40/41
    温度范围
    - 工作温度范围:-40°C ~ +85°C
    电源与存储
    - 供电电压范围:3.4 V ~ 4.2 V
    - Flash 存储容量:128 Mbits
    数据传输
    - 下行速率:10 Mbps
    - 上行速率:5 Mbps
    软件功能
    - 支持 Android 5.0/6.0/7.0/8.0/9.0 版本的 RIL
    - USB 驱动:Microsoft Windows 7/8/10 及 Linux/Android
    - 协议支持:TCP/IP/IPV4/IPV6/Multi-PDP/FTP/HTTP/DNS/TLS/MQTT/MQTTS/File System/Audio Record/Play/TTS/LBS/WWAN (RNDIS)/ECM/WIFI Scan
    - 支持嵌入式 AT 命令
    接口支持
    - SIM 卡:1.8V/3.0V
    - UART:支持
    - USB2.0:支持
    - PCM:支持
    - Analog Audio:支持
    - ADC:支持
    - GPIO:支持
    - I2C:支持
    - Keypad(4x4):部分型号支持
    - Camera:部分型号支持
    - LCM:部分型号支持
    - Bluetooth:部分型号支持
    - GNSS:部分型号支持
    认证与标准
    - 认证:3C/SRRC/NAL/RoHS/REACH
    - 备注:部分型号可能不支持某些功能

    产品特点和优势


    独特功能
    - 主流封装尺寸的 CAT 1 模块:采用 24 x 24 mm 的主流封装尺寸,方便集成于各种设备中。
    - 集成蓝牙和定位功能:方便实现位置追踪和通信同步。
    - 丰富的硬件接口:提供多种标准接口(UART、SPI、I2C、GPIO),满足多样化的应用需求。
    - 性能稳定:支持全频段覆盖,适用于中国 LTE 网络环境。
    - 软件功能丰富:支持远程升级(FOTA)、基站定位(LBS)、TLS 协议等高级功能。

    应用案例和使用建议


    应用场景
    A7670C R2 广泛应用于车载通信终端、安防监控系统、移动支付终端(POS)、工业自动化控制和远程医疗服务等多个领域。特别是在需要高稳定性、低功耗及广泛接口支持的应用场景中表现出色。
    使用建议
    1. 车载通信终端:建议结合车辆 CAN 总线,通过 UART 接口与汽车电子控制系统进行数据交换。
    2. 安防终端:利用 GNSS 和蓝牙功能,实现设备定位和近距离无线通信。
    3. 工业路由器:建议配置丰富的 GPIO 用于传感器数据采集和设备控制。
    4. 远程医疗终端:考虑利用音频记录和播放功能,提升患者沟通体验。

    兼容性和支持


    兼容性
    - A7670C R2 与多种操作系统(Windows、Linux、Android)兼容,适配性广泛。
    - 支持 UART、SPI、I2C 等多种接口,可轻松集成到现有系统中。
    支持与维护
    - 芯讯通无线科技(上海)有限公司提供了全面的技术支持,包括文档资料、开发工具、在线技术支持等。
    - 产品经过严格的认证测试,确保质量可靠。此外,厂商还提供了 3C、SRRC、NAL 等多项认证,确保符合国家标准。

    常见问题与解决方案


    常见问题与解决方法
    1. 问题:模块无法正常启动
    - 解决方法:检查供电电压是否在 3.4V~4.2V 之间;确认 SIM 卡安装正确且支持 1.8V/3.0V。
    2. 问题:蓝牙连接不稳定
    - 解决方法:确保周围无强电磁干扰,重新配对设备,并检查蓝牙固件版本。
    3. 问题:GPS 定位精度不高
    - 解决方法:改善 GPS 天线位置,确保信号良好,可考虑更换外部天线。

    总结和推荐


    综合评估
    A7670C R2 是一款功能强大、性能稳定的 LTE Cat 1 模块。它不仅在尺寸上做到了紧凑,还在功能上提供了丰富的硬件接口和软件功能,适合多种物联网应用场景。其出色的兼容性和技术支持使其成为市场上的优选产品。
    推荐结论
    鉴于 A7670C R2 在性能、稳定性和功能性方面的优异表现,我们强烈推荐该产品给寻求高质量无线通信模块的用户和企业。无论是在智能交通、安防监控还是工业自动化领域,A7670C R2 都将是您的最佳选择。

A7670C-LASS参数

参数
芯片平台 -
接口 -
调制方式 -
包装方式 托盘

A7670C-LASS厂商介绍

SIMCOM公司是一家专注于物联网(IoT)领域的无线通信模块制造商,提供多种无线通信解决方案。公司主营产品包括:

1. GSM/GPRS模块:适用于需要2G网络连接的应用,如远程监控、追踪定位等。
2. 3G模块:支持3G网络,适用于需要高速数据传输的应用,如视频监控、移动数据终端等。
3. 4G LTE模块:提供4G网络连接,适用于高速互联网接入、高清视频传输等应用。
4. NB-IoT模块:适用于低功耗、广域网连接的应用,如智能抄表、环境监测等。
5. LoRa模块:适用于长距离、低功耗的无线通信,常用于智慧城市、农业监测等。
6. GPS模块:提供全球定位系统服务,适用于导航、追踪等应用。

SIMCOM的优势在于:

- 技术创新:持续投入研发,推出符合市场需求的新技术和产品。
- 产品多样性:提供多种无线通信模块,满足不同行业和应用场景的需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:在全球范围内提供技术支持和服务,满足不同地区的客户需求。

A7670C-LASS数据手册

厂牌 PDF简要描述 下载
SIMCOM/上海芯讯通 4G/3G/2G/NB模块 SIMCOM/上海芯讯通 A7670C-LASS A7670C-LASS数据手册

A7670C-LASS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.4
30+ ¥ 42.92
100+ ¥ 41.44
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.4
