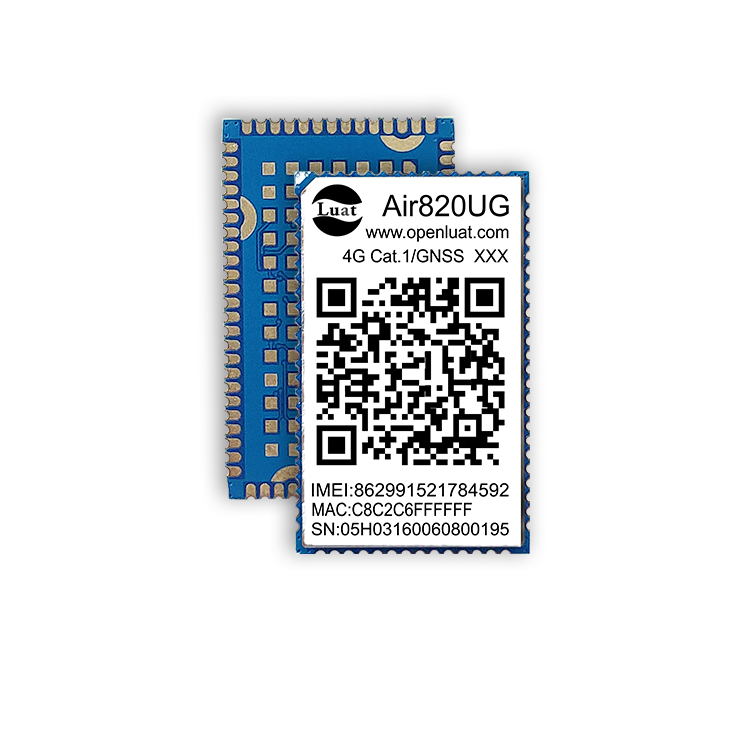

Air820UG-NFM

产品分类: 4G/3G/2G/NB模块
产品描述: 全网通Cat.1+GNSS(GPS/北斗)二合一定位模块;支持蓝牙/Wi-Fi定位
供应商型号: AIR820UG-NFM
供应商: 国内现货
标准整包数: 100
LUAT/上海合宙通信 4G/3G/2G/NB模块 Air820UG-NFM

Air820UG-NFM概述

    Luat Air820UG LTE Cat.1 / GPS 二合一模块技术手册

    1. 产品简介


    Luat Air820UG 是一款由合宙通信推出的 LTE Cat.1 bis / GPS 二合一模块,旨在满足物联网领域多样化的通信需求。它采用紫光展锐的 UIS8910 平台,支持 LTE 3GPP Release 13 技术标准,并内置中科微 AT6558R 卫星定位芯片,支持 GPS、北斗(Beidou)和 GLONASS,具备卓越的定位精度和速度。此模块适用于各种需要高性价比、广泛覆盖以及精准定位的场景,包括 CPE、路由器、数据卡、平板电脑、车载设备及工业级 PDA 等。
    主要功能:
    - LTE Cat.1 bis 通信能力,上下行速率分别为 10 Mbps 和 5 Mbps。
    - 集成的 GPS 芯片支持多星座定位(GPS、北斗、GLONASS)。
    - 多种开发模式支持(AT 指令、Lua 脚本二次开发)。
    - 全网通设计,适应不同国家和地区运营商需求。
    - 紧凑型 SMT 封装,适合小型化终端设备。
    应用领域:
    - 智能家居、智能抄表、安防监控等消费类电子设备。
    - 工业物联网(IIoT)、车队管理、物流追踪等工业应用场景。
    - 车载导航、智能手持终端等领域。

    2. 技术参数


    | 参数类别 | 详细信息 |

    | 通信协议 | LTE Cat.1 bis,支持 FDD/TDD |
    | 定位系统 | GPS、北斗(Beidou)、GLONASS |
    | 定位灵敏度 | 冷启动:-149 dBm,热启动:-157 dBm,追踪:-162 dBm |
    | 数据传输速率 | 下行:最大 10 Mbps,上行:最大 5 Mbps |
    | 功耗 | 待机:<20 µA,休眠:3 mA |
    | 工作温度范围 | -40°C 至 +85°C |
    | 供电电压 | 3.3V ~ 4.3V,典型值为 3.8V |
    | 接口类型 | USB 2.0(480 Mbps),UART,SPI,ADC,SIM 卡 |
    | 尺寸 | 32.6 mm × 20 mm × 2.3 mm |

    3. 产品特点和优势


    独特功能与优势:
    1. 高性能定位:集成中科微 AT6558R 定位芯片,支持多星座系统,冷启动定位时间快至数秒。
    2. 多样化开发支持:提供 AT 指令、Lua 脚本二次开发等多种编程方式,开发者可根据需求灵活定制功能。
    3. 全网通设计:支持全球主流频段(LTE-TDD 和 LTE-FDD),兼容不同地区的运营商网络。
    4. 紧凑封装:邮票孔 + LGA 封装,适合空间受限的设计项目。
    5. 强大扩展性:支持 RNDIS/ECM/FTP 等协议栈,便于集成到复杂的物联网生态系统中。
    6. FOTA 功能:可通过远程更新固件,降低后期维护成本并提升用户体验。

    4. 应用案例和使用建议


    典型应用场景:
    - 车载导航系统:利用模块的高精度 GPS 功能,为车辆提供实时定位和路径规划服务。
    - 智能物流追踪器:结合 LTE Cat.1 的高速连接能力,实现货物运输状态的实时监控。
    - 工业 PDA 设备:通过支持 SPI LCD 和 SPI Camera 的特性,构建便携式数据采集工具。
    使用建议:
    - 在低温环境下使用时,需注意电源管理以避免功耗过高。
    - 如需进行大规模部署,建议测试模块在实际网络中的信号表现,确保稳定运行。
    - 开发 Lua 脚本时,优先考虑模块支持的标准 API,减少兼容性问题。

    5. 兼容性和支持


    兼容性:
    - 支持 Windows 7/8/8.1/10、Linux、Android 操作系统下的 USB/ECM/RNDIS 驱动。
    - 与市面上主流的 SIM 卡兼容,支持贴片式安装。
    技术支持:
    - 提供专业且及时的在线技术支持,访问官网 www.openluat.com 获取更多资料。
    - 可通过邮箱 luat@openluat.com 提交问题和技术需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常注册网络 | 检查天线连接是否牢固,确认运营商频段配置正确。 |
    | 定位精度不足 | 调整天线位置,增强 GPS 信号接收强度。 |
    | Lua 脚本执行失败 | 检查语法错误,确保使用正确的 API 函数。 |

    7. 总结和推荐


    综合评估:
    Luat Air820UG 是一款面向 IoT 领域的高性能 LTE Cat.1 / GPS 模块,凭借其紧凑的设计、强大的功能集以及广泛的行业适用性,成为许多物联网项目的理想选择。它不仅支持多种开发方式,还具备优异的兼容性和可靠性,特别是在需要高精度定位和高速数据传输的场景下表现突出。
    推荐结论:
    对于需要快速部署、高性价比且具备多功能特性的物联网设备,Luat Air820UG 是一个值得信赖的选择。无论是智能家居、工业控制还是车载系统,这款模块都能提供出色的性能表现和灵活的开发选项。
    如果您正在寻找一款高效、易用且全面的 IoT 模块,强烈推荐考虑 Luat Air820UG!

Air820UG-NFM参数

参数
芯片平台 -
接口 -
调制方式 -

Air820UG-NFM厂商介绍

Luat公司是一家高科技企业,专注于研发和生产智能硬件和物联网解决方案。公司主营产品包括智能控制器、传感器、通信模块和云平台服务,广泛应用于智能家居、工业自动化、智慧城市和医疗健康等领域。

Luat的优势在于:
1. 技术创新:Luat拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 定制化服务:Luat提供一站式解决方案,可根据客户需求定制产品,满足不同应用场景。
3. 质量保证:Luat严格把控产品质量,通过ISO9001等国际认证,确保产品可靠性和稳定性。
4. 完善的售后服务:Luat提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

总之,Luat凭借技术创新、定制化服务、质量保证和完善的售后服务,为客户提供优质的智能硬件和物联网解决方案,助力各行各业实现数字化转型。

Air820UG-NFM数据手册

厂牌 PDF简要描述 下载
LUAT/上海合宙通信 4G/3G/2G/NB模块 LUAT/上海合宙通信 Air820UG-NFM Air820UG-NFM数据手册

Air820UG-NFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 51.6
500+ ¥ 49.45
库存: 1000
起订量: 100 增量: 500
交货地:
最小起订量为:100
合计: ¥ 5160
