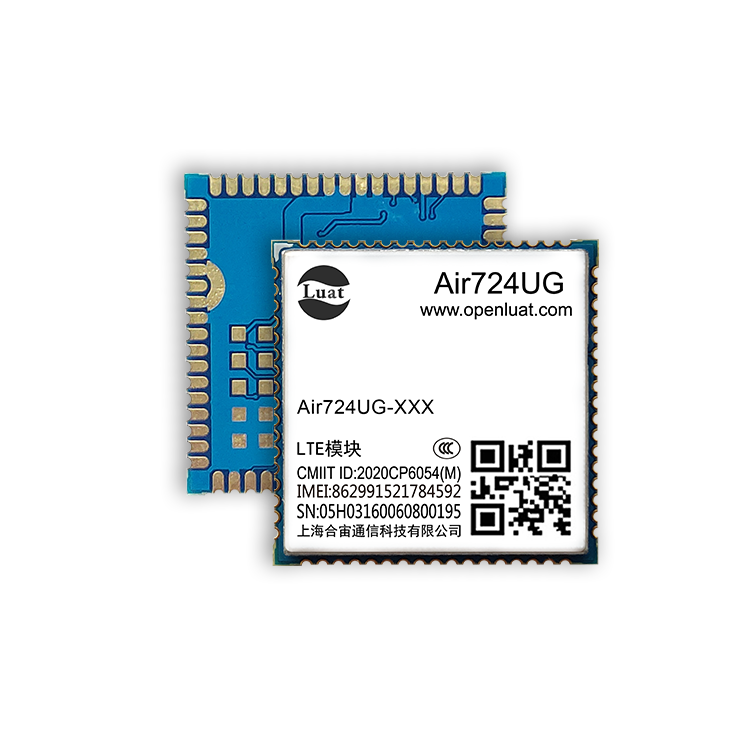

Air724UG-NFM

产品分类: 4G/3G/2G/NB模块
产品描述: 支持蓝牙/Wi-Fi定位
供应商型号: AIR724UG-NFM
供应商: 国内现货
标准整包数: 1
LUAT/上海合宙通信 4G/3G/2G/NB模块 Air724UG-NFM

Air724UG-NFM概述

    Luat Air724UG LTE Cat.1 模块技术手册解析



    产品简介



    Luat Air724UG是一款由合宙通信推出的超小封装LTE Cat.1 bis模块。这款模块采用紫光展锐的UIS8910平台,符合3GPP Release 13标准。Air724UG是4G全网通模块,支持LTE Cat.1技术,能够适配不同的运营商,确保产品的设计灵活性。此外,Air724UG还具备丰富的功能,包括VoLTE支持、多种接口支持以及多样的开发方式,适合在CPE、路由器、数据卡、平板电脑、车载设备及安防等工业级PDA等领域广泛应用。


    技术参数



    - 传输速率:
    - 下行速率最高可达10 Mbps (LTE Cat.1 bis)
    - 上行速率最高可达5 Mbps (LTE Cat.1 bis)
    - 频段支持:
    - LTE-TDD: B34, B38, B39, B40, B41
    - LTE-FDD: B1, B3, B5, B8
    - 封装形式: LCC + LGA
    - 接口:
    - 1个USB 2.0高速接口
    - 1个SIM卡接口(支持1.8V/3.0V)
    - 1个NETLIGHT接口
    - 2路模拟语音输入/输出
    - 3个UART接口
    - 1个SPI接口
    - 1个SPI LCD接口
    - 1个SPI Camera接口
    - 1个MMC接口
    - 2个ADC接口
    - 电气参数:
    - 输出功率:
    - LTE-TDD: Class 3 (23 dBm ±1/-3 dB)
    - LTE-FDD: Class 3 (23 dBm ±2 dB)
    - 功耗:
    - 关机状态: 20 uA
    - 休眠状态: 3 mA(典型值)
    - 灵敏度:
    - FDD B1, B3, B5, B8: -99 dBm (10 MHz)
    - TDD B34, B38, B39, B40, B41: -99 dBm (10 MHz)
    - 工作温度范围: -40°C ~ +85°C
    - 模块尺寸: 24.0 mm × 24.0 mm × 2.3 mm
    - 供电电压: 3.3 V ~ 4.3 V(典型值为3.8 V)


    产品特点和优势



    - 多功能支持: 空间需求小,支持VoLTE、多种驱动和软件功能(如Windows、Linux、Android等操作系统下的USB驱动)。
    - 灵活的开发方式: 提供USB上网、标准AT命令、Lua脚本二次开发等多种开发方式。
    - 强大的兼容性: 适用于多种操作系统的USB驱动,支持广泛的工业标准接口。
    - 丰富的网络协议: 内置多种网络协议,如TCP/UDP/PPP/FTP/HTTP/NITZ/CMUX/NDIS/NTP/HTTPS/PING/FTPS/FILE/MQTT等。
    - OTA升级支持: 支持FOTA升级,可通过后台自定义进行更新。
    - 多种制式全覆盖: 全面覆盖不同网络制式,满足全球运营商需求。


    应用案例和使用建议



    - 应用场景: CPE、路由器、数据卡、平板电脑、车载设备、安防设备及工业级PDA。
    - 使用建议: 在进行电路设计时,需要考虑模块的尺寸和电源管理。对于复杂应用,建议结合具体项目需求进行定制化开发。同时,通过支持Lua脚本二次开发,可以根据具体应用场景灵活调整和优化系统。


    兼容性和支持



    - 兼容性: 支持多种操作系统下的USB驱动,包括Windows 7/8/8.1/10、Linux、Android等。支持标准AT命令和Lua二次开发,与Air系列模块保持兼容性。
    - 支持与维护: 提供专业的在线技术支持,官方技术支持网站为www.openluat.com。用户可以通过电子邮件luat@openluat.com获取更多帮助。


    常见问题与解决方案



    - 问题1: 如何实现固件升级?
    - 解决方法: 通过FOTA功能,连接到支持的后台服务器进行固件更新。
    - 问题2: 如何设置USB接口?
    - 解决方法: 查阅文档,按照指定步骤安装相应的USB驱动程序,确保操作系统兼容。
    - 问题3: 如何解决电源管理问题?
    - 解决方法: 调整电源管理策略,根据应用需求选择合适的电源模式,例如关机和休眠状态的切换。


    总结和推荐



    综上所述,Luat Air724UG LTE Cat.1模块以其紧凑的封装、全面的功能支持和强大的兼容性,在各种工业应用场景中表现出色。其丰富的网络协议、灵活的开发方式以及出色的FOTA升级能力,使其在市场上具有显著的竞争优势。强烈推荐给需要高性能、高可靠性的工业级通信设备的设计者和开发者。

Air724UG-NFM参数

参数
调制方式 -
芯片平台 -
接口 -

Air724UG-NFM厂商介绍

Luat公司是一家高科技企业,专注于研发和生产智能硬件和物联网解决方案。公司主营产品包括智能控制器、传感器、通信模块和云平台服务,广泛应用于智能家居、工业自动化、智慧城市和医疗健康等领域。

Luat的优势在于:
1. 技术创新:Luat拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 定制化服务:Luat提供一站式解决方案,可根据客户需求定制产品,满足不同应用场景。
3. 质量保证:Luat严格把控产品质量,通过ISO9001等国际认证,确保产品可靠性和稳定性。
4. 完善的售后服务:Luat提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

总之,Luat凭借技术创新、定制化服务、质量保证和完善的售后服务,为客户提供优质的智能硬件和物联网解决方案,助力各行各业实现数字化转型。

Air724UG-NFM数据手册

厂牌 PDF简要描述 下载
LUAT/上海合宙通信 4G/3G/2G/NB模块 LUAT/上海合宙通信 Air724UG-NFM Air724UG-NFM数据手册

Air724UG-NFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 42
300+ ¥ 40.25
库存: 1000
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 4200
