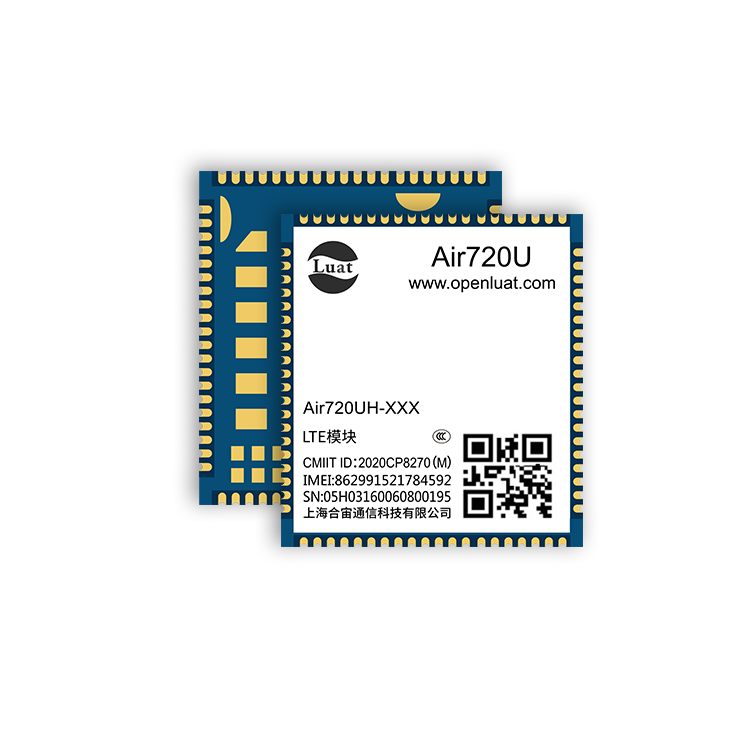

Air720UH-NFM

产品分类: 4G/3G/2G/NB模块
产品描述: 支持蓝牙/Wi-Fi定位
供应商型号: AIR720UH-NFM
供应商: 国内现货
标准整包数: 100
LUAT/上海合宙通信 4G/3G/2G/NB模块 Air720UH-NFM

Air720UH-NFM概述

    合宙通信Air720UH/Air720UG LTE Cat.1 模块技术手册

    1. 产品简介


    Air720UH/Air720UG 是合宙通信推出的 LTE Cat.1 bis 模块,基于紫光展锐 UIS8910 平台,符合 3GPP Rel.13 技术标准。该模块作为一款 4G 全网通模块,广泛适用于各类需要高效数据传输的物联网场景。它支持多种开发方式,包括标准 AT 指令、Lua 脚本二次开发以及 USB 接口的直接接入。产品以其高性能、易用性和灵活性受到市场高度关注,适合应用于如 CPE、路由器、车载设备、安防系统及工业级 PDA 等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 最大下载速率 | LTE-TDD: 10Mbps, LTE-FDD: 10Mbps |
    | 最大上传速率 | LTE-TDD: 5Mbps, LTE-FDD: 5Mbps |
    | 频段 | LTE-TDD: B34/B38/B39/B40/B41; LTE-FDD: B1/B3/B5/B8; GSM: 900/1800MHz |
    | 输出功率 | Class 3 (23dBm ±2dB) |
    | 功耗 | 关机: 20μA, 休眠: 3mA |
    | 灵敏度 | FDD B1/B3/B5/B8: -99dBm; TDD B34/B38/B39/B40/B41: -98dBm至-99.5dBm |
    | 工作温度范围 | -40°C 至 +85°C |
    | 模块重量 | 约 2.6g |

    3. 产品特点和优势


    - 多网络支持:全面覆盖 LTE Cat.1 bis、GSM 和 Wi-Fi/蓝牙等多种连接方式,提供更广泛的适用性。
    - 灵活开发模式:支持 Lua 脚本开发,结合标准 AT 指令方式,显著提升开发效率。
    - FOTA 升级:支持远程固件更新,适配云平台实现自动化运维。
    - 硬件设计优化:紧凑型 SMT 封装,支持邮票孔和 LGA 安装方式,适合各种终端设备。
    - 高可靠性:通过多重认证,确保模块在复杂环境中的稳定性。

    4. 应用案例和使用建议


    Air720UH/Air720UG 的多功能性和易用性使其成为工业物联网应用的理想选择。例如,在工业 PDA 设备中,模块可以结合 UART 和 SPI 接口,实现高效的无线通信;在安防系统中,可通过模拟语音输入输出接口进行实时语音交互。
    使用建议:
    - 在设计时优先考虑功耗问题,合理分配模块的供电与待机时间。
    - 利用 Lua 开发工具简化原型开发流程。
    - 针对恶劣环境下的应用,可结合防静电设计进一步提升设备耐用性。

    5. 兼容性和支持


    Air720UH/Air720UG 提供广泛的驱动支持,包括 Windows、Linux 和 Android 系统。厂商提供在线技术支持,同时支持 OTA 固件升级服务,确保设备长期运行无虞。如需更多帮助,请联系技术支持邮箱:luat@openluat.com 或访问官网 www.openluat.com。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进入 AT 模式 | 检查供电电压是否正常(应在 3.3V 至 4.3V)。 |
    | 模块接收灵敏度偏低 | 更换天线或检查天线连接状态。 |
    | 模块无法识别贴片 SIM 卡 | 确认 SIM 卡插入方向正确并重新启动模块。 |
    | Lua 脚本运行失败 | 检查代码语法错误并重新编译上传固件。 |

    7. 总结和推荐


    Air720UH/Air720UG 是一款集高效性、灵活性和易用性于一体的 LTE Cat.1 模块,非常适合需要快速部署、多样化应用和远程管理需求的物联网项目。其强大的开发支持、丰富的接口配置以及稳定的性能表现,使该模块在市场上具备显著的竞争优势。因此,我们强烈推荐这一产品用于需要高速数据传输和灵活定制化解决方案的物联网应用场景。
    最终评价:★★★★★(满分五星)

Air720UH-NFM参数

参数
调制方式 -
芯片平台 -
接口 -

Air720UH-NFM厂商介绍

Luat公司是一家高科技企业,专注于研发和生产智能硬件和物联网解决方案。公司主营产品包括智能控制器、传感器、通信模块和云平台服务,广泛应用于智能家居、工业自动化、智慧城市和医疗健康等领域。

Luat的优势在于:
1. 技术创新:Luat拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 定制化服务:Luat提供一站式解决方案,可根据客户需求定制产品,满足不同应用场景。
3. 质量保证:Luat严格把控产品质量,通过ISO9001等国际认证,确保产品可靠性和稳定性。
4. 完善的售后服务:Luat提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

总之,Luat凭借技术创新、定制化服务、质量保证和完善的售后服务,为客户提供优质的智能硬件和物联网解决方案,助力各行各业实现数字化转型。

Air720UH-NFM数据手册

厂牌 PDF简要描述 下载
LUAT/上海合宙通信 4G/3G/2G/NB模块 LUAT/上海合宙通信 Air720UH-NFM Air720UH-NFM数据手册

Air720UH-NFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 44.1
500+ ¥ 42
库存: 1000
起订量: 100 增量: 500
交货地:
最小起订量为:100
合计: ¥ 4410
