BC260YCNAA-I03-CNASA

产品分类: 4G/3G/2G/NB模块
产品描述:
供应商型号: SG-BC260YCNAA-I03-CNASA
供应商: 国内现货
标准整包数: 1
QUECTEL/上海移远通信 4G/3G/2G/NB模块 BC260YCNAA-I03-CNASA

BC260YCNAA-I03-CNASA概述

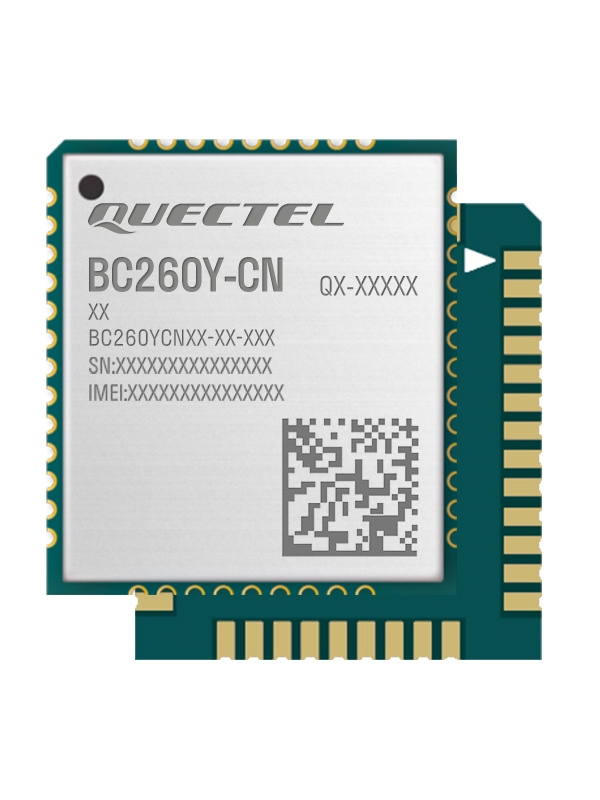

    Quectel BC260Y-CN NB-IoT无线通信模块

    产品简介


    Quectel BC260Y-CN是一款高性能、低功耗且多频段的LTE Cat NB2无线通信模块,广泛应用于各种IoT应用场景。该模块不仅具备尺寸紧凑的特点,还能通过低功耗操作帮助客户节省能源成本,同时也极大地优化了产品设计空间。这款模块非常适合于各类物联网设备如烟感、无线抄表、智慧物流、智能停车、智慧路灯、安防、资产追踪、智能家居等领域。

    技术参数


    - 尺寸:17.7 mm × 15.8 mm × 2.0 mm
    - 频段信息:
    - LTE Cat NB2: B3/B5/B8
    - 数据传输:
    - Single-Tone: 最大 16.7 kbps(上行),最大 25.5 kbps(下行)
    - Multi-Tone: 最大 158.5 kbps(上行),最大 127 kbps(下行)
    - 短信传输:支持文本模式和PDU模式
    - 软件特性:
    - 协议栈:UDP/TCP/LwM2M/SNTP/CoAP/MQTT/TLS/HTTP/HTTPS
    - 软件下载方式:UART, DFOTA
    - 接口:
    - USIM: × 1
    - UART: × 2 (QuecOpen®版本支持 3 路)
    - RI: × 1
    - ADC: × 1 (QuecOpen®版本支持 2 路)
    - RESET: × 1
    - BOOT: × 1
    - NETLIGHT: × 1
    - 天线: × 1
    - PSMEINT: × 1 (QuecOpen®版本支持 2 路)
    - SPI/I2C/PWM: 各 × 1 (仅QuecOpen®版本支持)
    - GPIO: 可配置 (仅QuecOpen®版本支持)
    - 电气特性:
    - 输出功率:23 dBm ±2 dB
    - 灵敏度:-135 dBm ±1 dB
    - 功耗(典型值):0.8 μA @ 省电模式,0.038 mA @ 空闲模式(eDRX = 40.96 s),0.11 mA @ 空闲模式(DRX = 2.56 s)
    - 一般特性:
    - LCC封装,引脚数58
    - 供电电压:2.2~4.5 V,典型值3.3 V
    - 电池电压域:1.8 V
    - 温度范围:正常工作温度-35°C ~ +75 °C,扩展工作温度-40 °C ~ +85 °C
    - 外形尺寸:17.7 mm × 15.8 mm × 2.0 mm
    - 重量:1.0 g ±0.2 g
    - AT命令:3GPP Rel-13/Rel-14以及Quectel增强型AT命令
    - 认证:
    - 运营商认证:电信入库/移动入库/联通入库(中国)
    - 强制认证:CCC/SRRC/NAL(中国)
    - 其他:RoHS

    产品特点和优势


    - 紧凑设计:体积小巧,符合现代小型设备的设计趋势。
    - 低功耗:出色的功耗管理能力,适合需要长时间工作的设备。
    - 高灵敏度:具备优良的接收灵敏度,确保数据传输的稳定性。
    - 多频段支持:支持多种频段,适应不同的通信环境。
    - 全面的软件支持:提供丰富的协议栈支持,便于接入各种物联网平台。
    - 灵活的升级性:封装设计兼容移远通信多个系列模块,便于后续升级。

    应用案例和使用建议


    BC260Y-CN广泛应用于烟感、无线抄表、智慧物流等多个领域。例如,在智能家居场景中,该模块可以轻松集成到各类传感器和控制设备中,通过内置的多种协议栈,能够灵活地接入不同的物联网平台。对于开发者来说,利用QuecOpen®工具能够简化开发流程,减少外围MCU的需求,从而降低成本。

    兼容性和支持


    BC260Y-CN与多家物联网平台如OneNET、Andlink、OceanConnect和阿里云平台兼容。此外,它也兼容移远通信的多个模块系列,使得客户可以在产品设计时有更大的灵活性和选择余地。Quectel公司还提供了详尽的技术支持文档和在线资源,以帮助用户更好地使用该模块。

    常见问题与解决方案


    - 问题1:模块如何连接电源?
    - 解决方案:请参照手册中的电气特性和接口部分,使用正确的供电电压连接电源。
    - 问题2:如何选择合适的AT命令?
    - 解决方案:查阅手册中的AT命令部分,根据具体应用场景选择合适的AT命令。
    - 问题3:如何设置模块的工作温度范围?
    - 解决方案:在产品设计阶段,确认模块的实际使用环境,并选择适合的温度范围。

    总结和推荐


    综上所述,Quectel BC260Y-CN NB-IoT无线通信模块凭借其紧凑的设计、低功耗、高灵敏度等特性,在众多物联网应用场景中具有显著的优势。特别是对于需要灵活接入不同物联网平台和频繁升级设备的设计者而言,该模块无疑是理想的选择。因此,我强烈推荐使用Quectel BC260Y-CN,尤其适用于对尺寸和功耗要求较高的应用场合。

BC260YCNAA-I03-CNASA参数

参数
芯片平台 -
接口 -
调制方式 -
长*宽*高 17.7mm*15.8mm*2mm
通用封装 LCC

BC260YCNAA-I03-CNASA厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

BC260YCNAA-I03-CNASA数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 4G/3G/2G/NB模块 QUECTEL/上海移远通信 BC260YCNAA-I03-CNASA BC260YCNAA-I03-CNASA数据手册

BC260YCNAA-I03-CNASA封装设计

查看详情并下载
Symbol
Footprint
3D Model
