RG200UCNAA-D10-MN0AA

产品分类: 4G/3G/2G/NB模块
产品描述:
供应商型号: SG-RG200UCNAA-D10-MN0AA
供应商: 云汉优选
标准整包数: 1
QUECTEL/上海移远通信 4G/3G/2G/NB模块 RG200UCNAA-D10-MN0AA

RG200UCNAA-D10-MN0AA概述

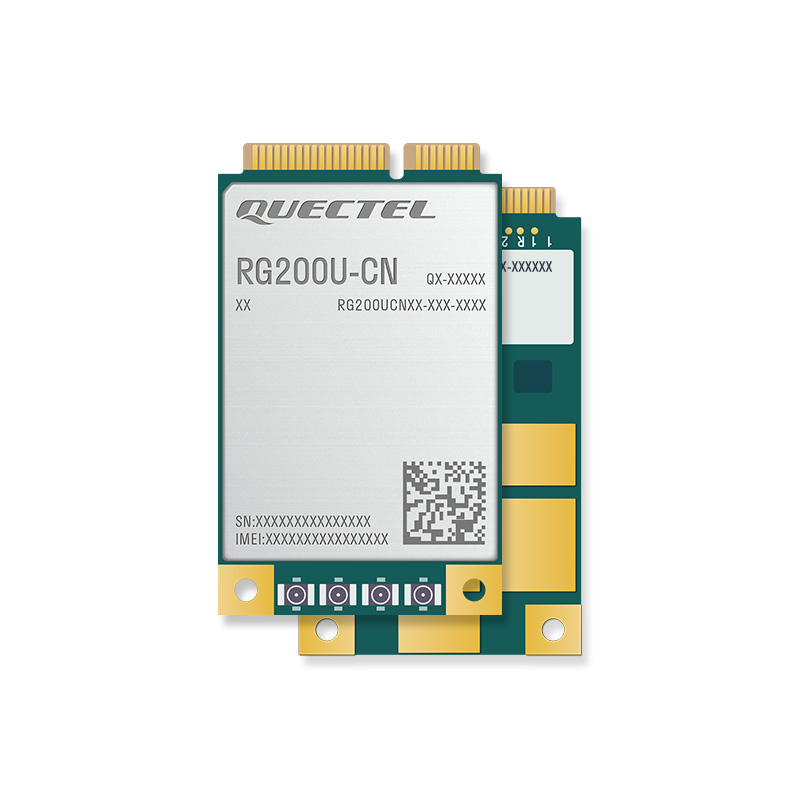

    Quectel RG200U-CN Mini PCIe 5G模块技术手册解析

    产品简介


    Quectel RG200U-CN Mini PCIe是一款专为物联网(IoT)和增强型移动宽带(eMBB)应用设计的5G Sub-6 GHz模块。该模块采用了3GPP Release 15技术,支持非独立组网(NSA)和独立组网(SA)模式,支持双卡,并向下兼容4G/3G网络。其小巧的Mini PCIe封装使其适用于多种工业级和商业级应用。通过支持国内四大运营商的网络,RG200U-CN在智慧能源、车联网、工业互联网、远程医疗、智慧教育、高清视频、智慧城市及家庭娱乐等多个垂直行业中有着广泛应用。

    技术参数


    - 工作环境:工作温度范围为-30°C到+60°C,扩展温度范围为-40°C到+85°C。
    - 模块尺寸:50.95 mm x 30.7 mm x 5.3 mm,模块重量为13.4克。
    - 频段信息:支持5G NR NSA(n41/n78/n79)、5G NR SA(n1/n28/n41/n77/n78/n79)等。
    - 数据传输速率:
    - 5G SA Sub-6:下行2 Gbps,上行1 Gbps
    - 5G NSA Sub-6:下行2.2 Gbps,上行575 Mbps
    - LTE:下行400 Mbps,上行150 Mbps
    - UMTS:下行42.2 Mbps,上行11 Mbps
    - 接口:包含两个(U)SIM插槽、一个USB 2.0接口、一个USB 3.0接口、两个UART接口、一个IRIG-B码接口和四个天线接口。
    - 电源规格:供电电压为3.3~4.4V,典型值为3.8V。
    - 网络认证:支持中国的SRRC/NAL/CCC强制认证及电信、移动、联通的入库认证,还通过了RoHS和WHQL认证。

    产品特点和优势


    - 高性能与高性价比:RG200U-CN具备优异的数据传输速率,且成本效益显著。
    - 支持多种网络模式:不仅支持5G的NSA和SA模式,还兼容4G和3G网络,满足不同应用场景的需求。
    - 双卡支持:支持两张SIM卡的接入,提高了连接的灵活性和可靠性。
    - 内置丰富网络协议和标准接口:支持Windows、Linux和Android系统,便于集成到各类设备中。
    - 扩展温度范围:适应更广泛的温度条件,提升了工业级应用的稳定性。

    应用案例和使用建议


    - 智能交通:作为车联网的核心组件,RG200U-CN可以实现实时交通信息传输,提高道路安全和效率。
    - 远程监控:适用于各类远程监控系统,如智慧能源监测、环境监测等,实时采集并传输数据。
    - 建议:对于部署于严苛环境中的应用,需要特别关注模块的散热和防护措施,确保长时间稳定运行。

    兼容性和支持


    RG200U-CN Mini PCIe模块与其他标准Mini PCIe插槽的硬件兼容性良好。此外,移远通信提供了详尽的技术支持和文档资源,包括各种驱动程序、开发工具包及在线技术支持服务。

    常见问题与解决方案


    - 问题:设备无法连接到网络。
    - 解决方案:检查SIM卡安装是否正确,确认运营商信号覆盖情况,更新模块固件。
    - 问题:数据传输速度慢。
    - 解决方案:检查当前使用的频段和信号强度,确保连接至最优网络。


    总结和推荐


    Quectel RG200U-CN Mini PCIe模块凭借其出色的性能、广泛的适用性和高性价比,在众多5G应用领域展现出显著的优势。无论是智慧城市的基础设施建设还是智能制造中的无线通信需求,这款模块都是理想的选择。我们强烈推荐将其用于需要高性能、高可靠性的IoT和eMBB应用中。

RG200UCNAA-D10-MN0AA参数

参数
接口 -
调制方式 -
芯片平台 -
长*宽*高 41mm*30mm*2.85mm
通用封装 LGA

RG200UCNAA-D10-MN0AA厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

RG200UCNAA-D10-MN0AA数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 4G/3G/2G/NB模块 QUECTEL/上海移远通信 RG200UCNAA-D10-MN0AA RG200UCNAA-D10-MN0AA数据手册

RG200UCNAA-D10-MN0AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
