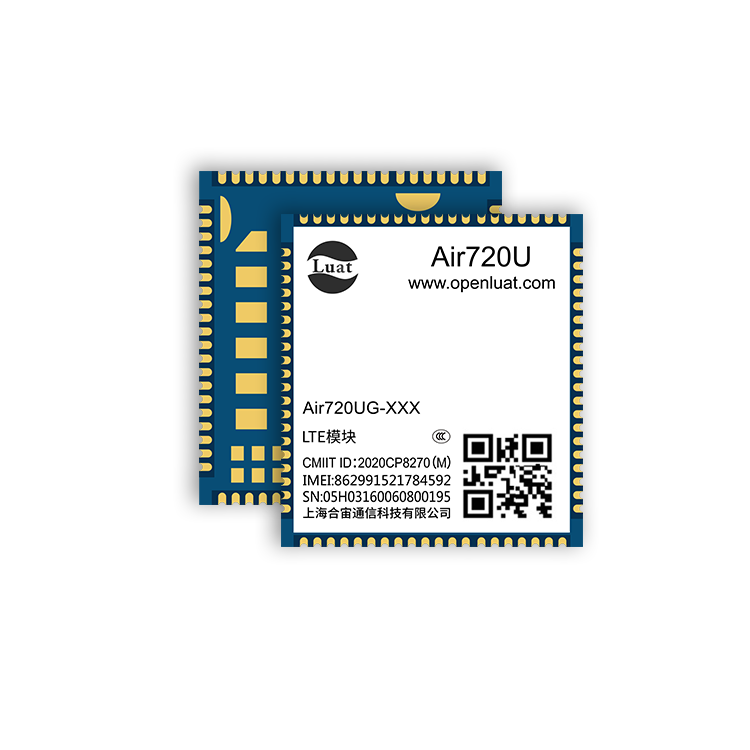

Air720UG-NFM

产品分类: 4G/3G/2G/NB模块
产品描述: 支持蓝牙/Wi-Fi定位
供应商型号: SG-AIR720UG-NFM
供应商: 云汉优选
标准整包数: 1
LUAT/上海合宙通信 4G/3G/2G/NB模块 Air720UG-NFM

Air720UG-NFM概述

    # 合宙通信 Air720UH/Air720UG LTE Cat.1 模块技术手册

    产品简介


    Air720UH/Air720UG 是由合宙通信推出的一款基于紫光展锐 UIS8910 平台的 LTE Cat.1 bis 模块。该模块支持 LTE 3GPP Rel.13 技术,专为物联网(IoT)应用而设计,具有广泛的网络支持能力,适用于各类行业及消费类电子产品。Air720UH/Air720UG 的主要应用领域包括但不限于路由器、CPE、数据卡、平板电脑、车载设备以及工业级 PDA 等。

    技术参数


    网络支持
    - LTE-TDD: B34/B38/B39/B40/B41
    - LTE-FDD: B1/B3/B5/B8
    - GSM: 900/1800MHz
    - 最大速率:
    - 下行:10 Mbps (LTE Cat.1)
    - 上行:5 Mbps (LTE Cat.1)
    - 输出功率:
    - LTE-TDD: 23 dBm ± 2 dB
    - LTE-FDD: 23 dBm ± 2 dB
    - GSM900: 33 dBm ± 3 dB
    - DCS1800: 30 dBm ± 3 dB
    - GSM900 8-PSK: 27 dBm ± 3 dB
    - DCS1800 8-PSK: 26 dBm ± 3 dB
    - 灵敏度:
    - FDD B1: -99 dBm
    - FDD B3: -99 dBm
    - FDD B5: -99 dBm
    - FDD B8: -99 dBm
    - TDD B34: -99 dBm
    - TDD B38: -98.5 dBm
    - TDD B39: -99.5 dBm
    - TDD B40: -98 dBm
    - TDD B41: -98 dBm
    接口
    - 1 个 USB 2.0 高速接口(最高达 480 Mbps)
    - 1.8V/3.0V (U)SIM 卡接口
    - 1 个 NETLIGHT 接口
    - 1 路模拟语音输入
    - 1 路模拟语音输出
    - 3 个 UART 接口
    - 1 个 SPI 接口
    - 1 个 SPI LCD 接口
    - 1 个 MMC 接口
    - PWRKEY(低电平有效)
    - 2 个 ADC 接口
    电气参数
    - 功耗:
    - 关机模式:20 μA
    - 休眠模式:3 mA (典型值)
    - 供电电压:3.3 V ~ 4.3 V (典型值:3.8 V)
    工作环境
    - 温度范围:-40°C ~ +85°C

    产品特点和优势


    Air720UH/Air720UG 模块具有以下独特功能和优势:
    - 多网络支持:支持 LTE Cat.1,全面覆盖不同制式,确保全球漫游能力。
    - 高灵活性:支持 VoLTE,适合对语音传输有需求的应用场景。
    - 便捷开发:支持 Lua 二次开发及标准 AT 命令,开发者可以灵活选择开发方式。
    - 高效管理:内置 FOTA 升级机制,可通过云端进行固件更新。
    - 兼容性强:支持多种操作系统(如 Windows, Linux, Android)的 USB 驱动。
    - 紧凑设计:采用 SMT 封装形式,尺寸仅为 2932 mm,满足小型化产品需求。

    应用案例和使用建议


    Air720UH/Air720UG 广泛应用于各类物联网设备,例如:
    - 路由器:用于企业或家庭网络的接入。
    - CPE:提供无线接入点服务。
    - 数据卡:移动办公时提供数据连接。
    使用建议:
    - 在使用模拟语音功能时,需确保音频输入输出线路连接正确。
    - 在高温环境下使用时,应注意散热措施以保证设备稳定运行。
    - 开发者在使用 Lua 脚本二次开发时,建议参考官方开发文档并充分利用开源社区资源。

    兼容性和支持


    Air720UH/Air720UG 与主流操作系统和硬件设备具有良好的兼容性,支持多种驱动(如 RNDIS、ECM),并且可以通过官方网站获取技术支持。具体支持信息请访问 [www.openluat.com](http://www.openluat.com) 或发送邮件至 luat@openluat.com 获取更多信息。

    常见问题与解决方案


    - 问题1: 模块启动后无法正常连接网络。
    - 解决方法: 检查天线是否安装正确且接触良好;确认 SIM 卡状态;重置模块设置。
    - 问题2: 模块功耗异常高。
    - 解决方法: 检查是否误开启高功耗功能;检查软件配置是否正确。

    总结和推荐


    总体而言,Air720UH/Air720UG 模块凭借其出色的网络支持、高效管理能力和强大的开发兼容性,在物联网应用中具有显著的优势。对于需要高性能网络连接和灵活开发方式的应用场景,Air720UH/Air720UG 是一个值得推荐的选择。强烈建议在设计和开发过程中优先考虑此模块。

Air720UG-NFM参数

参数
芯片平台 -
接口 -
调制方式 -

Air720UG-NFM厂商介绍

Luat公司是一家高科技企业,专注于研发和生产智能硬件和物联网解决方案。公司主营产品包括智能控制器、传感器、通信模块和云平台服务,广泛应用于智能家居、工业自动化、智慧城市和医疗健康等领域。

Luat的优势在于:
1. 技术创新:Luat拥有强大的研发团队,不断推出具有竞争力的新产品,满足市场需求。
2. 定制化服务:Luat提供一站式解决方案,可根据客户需求定制产品,满足不同应用场景。
3. 质量保证:Luat严格把控产品质量,通过ISO9001等国际认证,确保产品可靠性和稳定性。
4. 完善的售后服务:Luat提供专业的技术支持和售后服务,帮助客户解决使用过程中的问题。

总之,Luat凭借技术创新、定制化服务、质量保证和完善的售后服务,为客户提供优质的智能硬件和物联网解决方案,助力各行各业实现数字化转型。

Air720UG-NFM数据手册

厂牌 PDF简要描述 下载
LUAT/上海合宙通信 4G/3G/2G/NB模块 LUAT/上海合宙通信 Air720UG-NFM Air720UG-NFM数据手册

Air720UG-NFM封装设计

查看详情并下载
Symbol
Footprint
3D Model
