首页  >  产品百科  >  PB-01

PB-01

产品分类: 蓝牙模块
产品描述: 支持SIG-Mesh,超低功耗,无限多模,超小尺寸
供应商型号: PB-01
供应商: 云汉优选
标准整包数: 1000

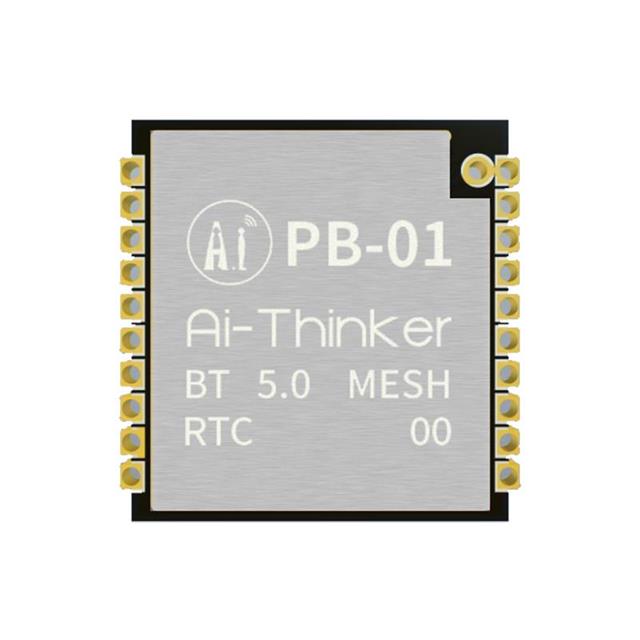

AI-THINKER/深圳安信可科技 蓝牙模块 PB-01

PB-01概述

    # PB-01 电子元器件技术手册

    产品简介


    基本信息
    PB-01是一款基于PHY6212芯片设计的、符合BLE 5.0标准的低功耗蓝牙模块。支持SIG-Mesh功能,适合多种物联网应用。
    主要功能和应用领域
    - 蓝牙功能:蓝牙5.0,支持SIG-Mesh,使得设备之间的通讯更加高效稳定。
    - 应用领域:广泛应用于智能照明(如智能灯控)、智能穿戴设备、零售支付等领域。

    技术参数


    尺寸与封装
    - 尺寸:12.2×13.0×2.3 mm(±0.2)
    - 封装:SMD-20
    无线标准
    - 标准:蓝牙5.0
    - 频率范围:2400~2483.5 MHz
    - 发射功率:最大10 dBm
    - 接收灵敏度:-93±2 dBm
    电气参数
    - 供电电压:2.7V ~ 3.6V
    - 供电电流:≥50 mA
    - 深度睡眠模式:0.7 μA(IO口唤醒)
    - 休眠模式:2 μA(RTC唤醒)
    - RX模式:7 mA
    - TX模式(10dBm):25 mA
    环境条件
    - 工作温度:-40℃ ~ 85℃
    - 存储温度:-40℃ ~ 125℃,湿度<90%

    产品特点和优势


    - 低功耗:模块具有非常低的深度睡眠模式电流消耗,适合长时间待机。
    - 高集成度:集成ARM® Cortex™-M0 32位处理器,内置138KB SRAM。
    - 多功能接口:支持GPIO、PWM、SPI、ADC等多种接口,灵活多样。
    - 可靠性:出色的无线多模性能,配合蓝牙Mesh组网功能,保证多设备情况下响应及时。

    应用案例和使用建议


    应用案例
    - 智能照明系统:通过PWM输出调节亮度和色温,支持小夜灯功能。
    - 零售支付终端:实现便捷的无线支付体验。
    使用建议
    - 电源设计:推荐使用LDO供电,峰值电流建议50mA以上。如使用DC-DC供电,建议纹波控制在30mV以内。
    - 天线布局:建议天线远离金属部件和其他高频器件,以提高接收灵敏度。

    兼容性和支持


    - 兼容性:PB-01 模块支持多种接口,易于与其他电子元件或设备兼容。
    - 支持:深圳市安信可科技有限公司提供技术支持,可通过官方论坛和技术支持邮箱获取帮助。

    常见问题与解决方案


    - 问题:供电电压过低导致模块无法启动。
    - 解决办法:检查供电电压是否在2.7V ~ 3.6V范围内。
    - 问题:接收信号不稳定。
    - 解决办法:确认天线位置合理,远离金属部件和其他干扰源。

    总结和推荐


    评估
    - 优点:低功耗、高集成度、多功能接口。
    - 适用场景:智能照明、智能穿戴、零售支付等领域。
    结论
    PB-01 模块因其卓越的性能和广泛的适用性,非常适合在物联网应用中作为核心部件使用。强烈推荐给希望快速开发低功耗、高性能物联网设备的开发者。

PB-01参数

参数
发射电流 25mA
功耗 深度睡眠模式:0.7uA(IO 口唤醒) 休眠模式:2uA(RTC 唤醒) RX 模式:7mA TX(10dBm):25mA
接收电流 7mA
接口 GPIO/PWM/SPI/ADC
支持协议 蓝牙5.0
发射功率 最大值10dBm
灵敏度 -93dBm
芯片平台 PHY6212
工作电压 2.7V~3.6V
天线形式 PCB Trace
长*宽*高 13mm*12.2mm*2.3mm
通用封装 SMD-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

PB-01厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

PB-01数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 蓝牙模块 AI-THINKER/深圳安信可科技 PB-01 PB-01数据手册

PB-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 9.5472
2000+ ¥ 8.4456
3000+ ¥ 8.1604
4000+ ¥ 7.9529
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 9547.2
