TB-04

产品分类: 蓝牙模块
产品描述: 低功耗、低延时、近距离无线通信,适用于智能灯控
供应商型号: TB-04
供应商: 云汉优选
标准整包数: 1000

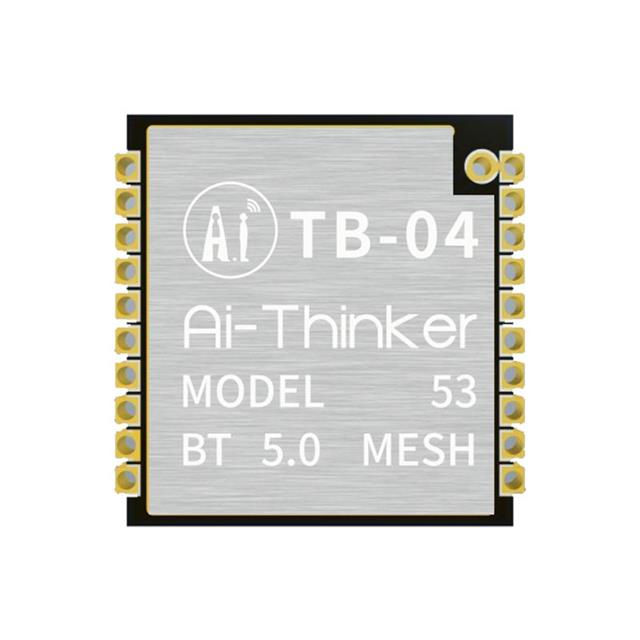

AI-THINKER/深圳安信可科技 蓝牙模块 TB-04

TB-04概述

    TB-04 智能照明模块技术手册解析

    产品简介


    TB-04 智能照明模块是一款基于TLSR8250F512ES16芯片设计的蓝牙模块,符合BT 5.0低功耗Tmall Genie Mesh标准。该模块具有蓝牙mesh组网功能,允许通过蓝牙广播进行设备间的通讯,从而实现在多个设备情况下及时响应的需求。主要应用于智能照明系统,具备低功耗、低延迟、近距离无线数据通信等特点。

    技术参数


    - 尺寸: 12.2 x 13.0 x 2.3 mm(±0.2 mm)
    - 封装: SMD-20
    - 无线标准: 蓝牙 5.0
    - 频率范围: 2400 ~ 2483.5 MHz
    - 最大发射功率: 10 dBm
    - 接收灵敏度: -93 dBm ± 2
    - 接口: GPIO/PWM/SPI/ADC
    - 工作温度: -20°C ~ 70°C
    - 存储环境: -40°C ~ 125°C, < 90%RH
    - 供电范围: 供电电压 2.7V ~ 3.6V,供电电流≥50 mA
    - 功耗:
    - 深度睡眠模式: 0.8 μA
    - 休眠模式: 1.8 μA
    - TX(10 dBm): 20.69 mA

    产品特点和优势


    1. 小体积: 1.1 mm间距的SMD-20封装,适合紧凑的设计需求。
    2. 多功能PWM输出: 提供6路PWM输出,每路输出频率为1 KHz,适用于高精度调光控制。
    3. 多种工作模式: 内置深睡、休眠和正常模式,适应不同的应用场景。
    4. 灵活的通信接口: 支持GPIO、PWM、SPI和ADC接口,便于系统集成和扩展。

    应用案例和使用建议


    - 应用案例: 适用于智能家庭、办公和商业照明系统。
    - 使用建议:
    - 在设计PCB时,天线周边避免放置金属件和高频器件,确保天线性能。
    - 使用3.3V电压供电,电流峰值应大于50mA。推荐使用LDO供电,如果使用DC-DC供电,则建议纹波控制在30mV以内,并预留动态响应电容。
    - 对于需要调光功能的灯具,可以通过PWM引脚连接到后级驱动电路来实现。

    兼容性和支持


    - 兼容性: TB-04模块与其他基于TLSR8250系列的电子元器件具有良好的兼容性。
    - 支持: 提供详细的开发指南和SDK资源,支持用户自行编写固件程序,实现定制化功能。具体开发资源链接如下:
    - [SDK下载](https://github.com/Ai-Thinker-Open/Telink825XSDK)
    - [Windows SDK下载](http://wiki.telink-semi.cn)

    常见问题与解决方案


    - 问题1: 为什么接收灵敏度不达标?
    - 解决办法: 检查天线布局是否合理,避免遮挡和干扰。
    - 问题2: 供电电压不稳定导致模块工作异常。
    - 解决办法: 使用稳压电源,如LDO或DC-DC转换器,并预留动态响应电容。

    总结和推荐


    TB-04智能照明模块凭借其高集成度、多功能接口和低功耗设计,在智能照明领域展现出显著的优势。针对需要高度灵活性和自定义功能的应用,TB-04模块是一个理想的选择。总的来说,TB-04智能照明模块是一个功能强大且可靠的电子元件,非常适合用于各种智能照明应用场景。我们强烈推荐在相关项目中使用该模块。

TB-04参数

参数
接收电流 6.26mA
芯片平台 -
支持协议 蓝牙5.0
天线形式 -
功耗 深度睡眠模式:0.8uA 休眠模式:1.8uA TX(10dBm):20.69mA
接口 GPIO/PWM/SPI/ADC
发射功率 最大值10dBm
灵敏度 -93dBm
发射电流 -
工作电压 2.7V~3.6V
长*宽*高 13mm*12.2mm*2.3mm
通用封装 SMD-20
应用等级 工业级
零件状态 在售
包装方式 卷带装

TB-04厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

TB-04数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 蓝牙模块 AI-THINKER/深圳安信可科技 TB-04 TB-04数据手册

TB-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.232
2000+ ¥ 9.936
3000+ ¥ 9.6005
4000+ ¥ 9.3564
库存: 3000
起订量: 1000 增量: 1000
