TB-02

产品分类: 蓝牙模块
产品描述: 低功耗、低延时、近距离无线通信,适用于智能灯控
供应商型号: 17M-TB-02
供应商: 云汉优选
标准整包数: 1

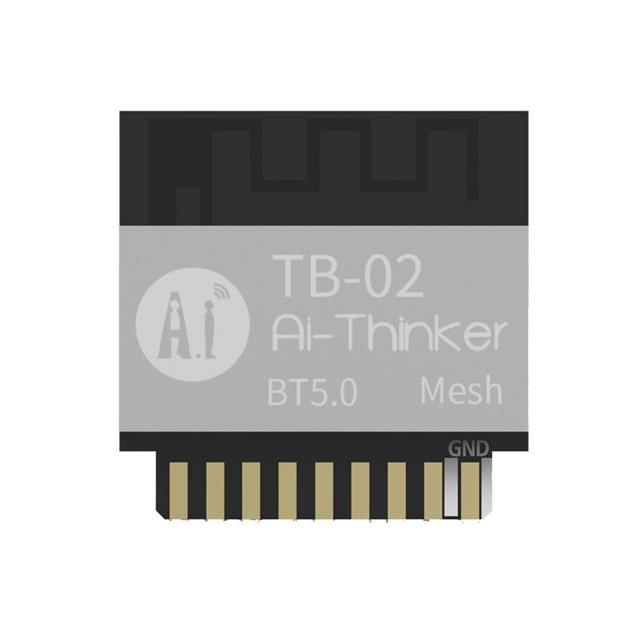

AI-THINKER/深圳安信可科技 蓝牙模块 TB-02

TB-02概述

    # TB-02 智能照明模块技术手册

    产品简介


    基本介绍
    TB-02 是一款由安信可科技有限公司开发的智能照明模块。该模块基于 TLSR8250F512 芯片设计,符合 BT 5.0 低功耗标准,并具备 Tmall Genie Mesh 组网功能。用户可以直接通过天猫精灵控制 TB-02,无需额外的网关设备。此外,TB-02 还支持蓝牙广播通讯,适用于多设备响应的智能照明系统。
    主要功能与应用领域
    - 主要功能:直接控制、蓝牙 Mesh 组网、多路 PWM 输出、亮度调节、色温切换、小夜灯功能。
    - 应用领域:智能家居照明、智能办公照明、物联网应用中的无线数据通信等。

    技术参数


    电气参数
    - 尺寸:18.0 x 18.0 x 2.8 mm(±0.2)
    - 封装:DIP-18 或 SMD-13
    - 无线标准:蓝牙 5.0
    - 频率范围:2400 ~ 2483.5 MHz
    - 最大发射功率:10 dBm
    - 接收灵敏度:-93 dBm
    - 接口:GPIO/PWM/SPI/ADC
    - 工作温度:-40°C ~ 85°C
    - 存储环境:-40°C ~ 125°C,< 90% RH
    - 供电范围:2.7V ~ 3.6V,供电电流≥50mA
    - 功耗
    - 深度睡眠模式:0.8 μA
    - 休眠模式:1.8 μA
    - TX 模式:12.62 mA
    - 传输距离:室外空旷视距:80 米 ~ 150 米

    产品特点和优势


    特点
    - 兼容性:支持天猫精灵直接控制,无需额外网关。
    - 灵活性:支持多种接口(GPIO/PWM/SPI/ADC),可应用于各种物联网场景。
    - 多功能:6 路 PWM 输出,可实现高精度亮度和色温调节。
    - 稳定性:自带板载天线,无需外部设计,减少开发复杂度。
    - 节能性:深度睡眠和休眠模式下的超低功耗。
    优势
    - 便捷性:无需额外网关,方便快捷。
    - 扩展性:支持二次开发,可实现更多定制化功能。
    - 广泛性:适用于多种应用场景,具备良好的市场竞争力。

    应用案例和使用建议


    使用场景
    - 智能照明:适用于家庭、办公室、酒店等场合的智能照明系统。
    - 工业应用:可用于工厂自动化设备中的无线控制与数据采集。
    使用建议
    - 天线布局:将模块放置于主板边缘,避免天线周围有金属部件干扰。
    - 供电电路:建议使用 LDO 供电,推荐 3.3V 电压,峰值电流在 50mA 以上。
    - PWM 调光:连接对应的 PWM 引脚至后级驱动电路控制端,可实现高精度调光效果。

    兼容性和支持


    兼容性
    - TB-02 模块支持常见的 GPIO、PWM、SPI 和 ADC 接口,与各类微控制器和传感器良好兼容。
    - 模块内部集成了板载天线,适用于多种无线应用场景。
    支持和服务
    - 安信可提供了丰富的开发工具和文档,包括 SDK 和官方论坛支持。
    - 用户可通过 https://docs.ai-thinker.com 获取相关技术文档和开发资源。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:模块无法正常启动。
    - 解决方法:检查供电电压是否在规定范围内,确认复位引脚(RST)正确连接。
    - 问题:模块传输距离较短。
    - 解决方法:检查天线布局,避免周围有金属部件干扰。
    - 问题:模块进入深度睡眠后无法唤醒。
    - 解决方法:检查电源管理配置,确保正确退出睡眠模式。

    总结和推荐


    综合评估
    TB-02 智能照明模块具有强大的功能和灵活的应用能力。其便捷的操作和强大的兼容性使其成为物联网应用中的理想选择。
    推荐
    鉴于 TB-02 在智能家居和工业应用中的出色表现,强烈推荐给对高性能智能照明和无线控制有需求的用户。无论是个人用户还是企业客户,TB-02 都是一个值得信赖的选择。

TB-02参数

参数
工作电压 2.7V~3.6V
功耗 深度睡眠模式:0.8uA 休眠模式:1.8uA TX:12.62mA
发射电流 12.62mA
接口 GPIO/PWM/SPI/ADC
灵敏度 -93dBm
天线形式 PCB Trace
接收电流 7.41mA
芯片平台 TLSR8250F512
支持协议 蓝牙5.0
发射功率 最大值10dBm
长*宽*高 18mm*18mm*2.8mm
通用封装 SMD-13P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

TB-02厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

TB-02数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 蓝牙模块 AI-THINKER/深圳安信可科技 TB-02 TB-02数据手册

TB-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.8
10+ ¥ 10.08
100+ ¥ 9
500+ ¥ 7.92
1000+ ¥ 7.56
库存: 91
起订量: 1 增量: 800
交货地:
最小起订量为:1
合计: ¥ 10.8
