G4801DG

产品分类: 脉冲变压器
产品描述: 1CT:1CT LAN 10/100/1000 Base-T 350μH 插件 通孔安装 28.59mm*12mm*12mm
供应商型号: 14M-G4801DG
供应商: 云汉优选
标准整包数: 1

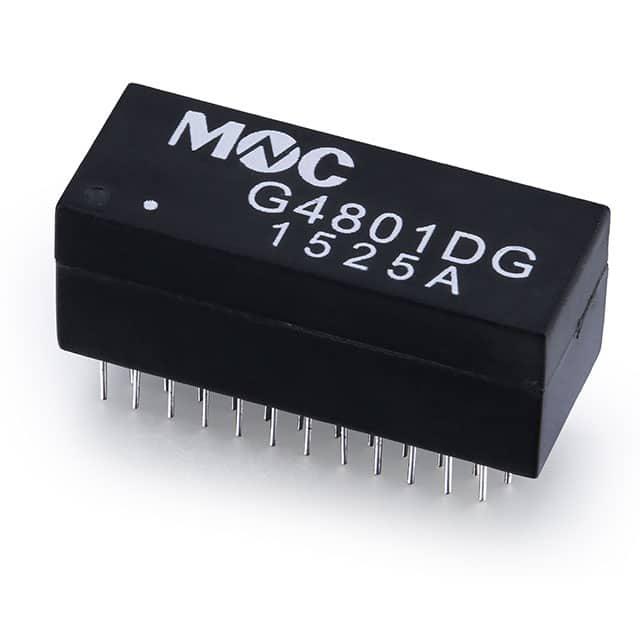

MENTECH/东莞铭普光磁 脉冲变压器 G4801DG

G4801DG概述


    产品简介


    本产品是一款100/1000 BASE-T双端口通过孔磁性元件(Dual Port Through-Hole Magnetics),主要用于以太网传输系统中。它符合IEEE 802.3和ANSI X3.263标准,并且是无铅的(RoHS合规)。此产品的特点是通过孔设计,能够有效提升系统的稳定性和可靠性。在工业网络、数据中心和电信基础设施等领域有着广泛的应用前景。

    技术参数


    - 操作温度范围: 0°C 至 +70°C
    - 额定电感量: 350μH
    - 频率范围: 100KHz至100MHz
    - 插入损耗: 最大为12.0dB (在100MHz)
    - 共模抑制比 (CMRR): 最小值为23.0dB
    - 回波损耗: 在0.5-40MHz范围内最小值为20dB,在40.1-100MHz范围内最小值为20dB
    - 串扰 (crosstalk): 最小值为28.0dB (在0.5-100MHz)
    - 高电压测试 (HI-POT): 最大耐压值为1500Vrms

    产品特点和优势


    - 高稳定性: 能够在广泛的温度范围内保持稳定的性能。
    - 卓越的抗干扰能力: 高CMRR和低串扰使得其能够减少信号失真,提高数据传输的可靠性。
    - 紧凑设计: 通过孔设计使得其适用于空间有限的应用场景,同时保证良好的散热性能。
    - 多频段适用性: 从100KHz到100MHz的频率范围内均表现出色,适用于多种网络标准。

    应用案例和使用建议


    该产品常用于工业以太网交换机、网络路由器、光纤收发器等设备中。对于用户而言,在使用时应注意合理规划电路布局,以最大限度地降低干扰并确保最佳性能。例如,在进行PCB设计时,可以参考制造商提供的推荐焊盘布局,以确保良好的电气连接和热管理。

    兼容性和支持


    该产品设计兼容现有的100/1000 BASE-T标准,并能与多种品牌和型号的设备配套使用。制造商提供了详尽的技术文档和支持服务,包括详细的安装指南、故障排除手册和技术支持热线。用户可以通过官方渠道获取最新的软件更新和技术支持。

    常见问题与解决方案


    - 问题: 设备启动后出现不稳定现象。
    - 解决方案: 检查电源供应是否稳定,确认电路布局符合制造商的建议布局。

    - 问题: 数据传输速度低于预期。
    - 解决方案: 确认两端设备均正确设置,并检查是否有物理层错误。

    - 问题: 设备过热。
    - 解决方案: 确保散热通道畅通,必要时增加散热片或其他散热措施。

    总结和推荐


    总体来说,这款100/1000 BASE-T双端口通过孔磁性元件凭借其出色的性能、宽广的工作温度范围以及卓越的兼容性,成为一款值得推荐的产品。无论是对于工业应用还是商业场景,都能提供可靠的网络传输解决方案。建议用户在选购前详细了解产品的技术规格,并按照推荐方式进行安装和配置,以充分发挥其性能优势。

G4801DG参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
变压器类型 LAN 10/100/1000 Base-T
长*宽*高 28.59mm*12mm*12mm
通用封装 插件
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 管装

G4801DG厂商介绍

MENTECH公司是一家在电子制造领域内具有专业经验的企业,专注于提供高质量的电子制造服务。公司主营产品分类包括:

1. PCB设计和制造:为客户提供从设计到制造的一站式服务,包括电路板设计、原型制作和批量生产。

2. 电子组件供应:提供各种电子元件,如电阻、电容、二极管、晶体管等,满足不同电子产品的需求。

3. 组装和测试服务:提供电路板组装和功能测试服务,确保产品在交付前符合质量和性能标准。

4. 定制解决方案:根据客户特定需求,提供定制化的电子制造解决方案。

MENTECH的优势在于:

- 技术专长:拥有一支经验丰富的技术团队,能够处理复杂的电子制造任务。
- 质量控制:严格的质量管理体系,确保产品符合国际标准。
- 快速响应:快速响应客户需求,缩短产品从设计到市场的时间。
- 成本效益:通过优化生产流程和供应链管理,为客户提供具有竞争力的价格。

MENTECH致力于通过其专业的服务和产品,为客户提供高效、可靠的电子制造解决方案,以支持他们的业务增长和技术创新。

G4801DG数据手册

厂牌 PDF简要描述 下载
MENTECH/东莞铭普光磁 脉冲变压器 MENTECH/东莞铭普光磁 G4801DG G4801DG数据手册
