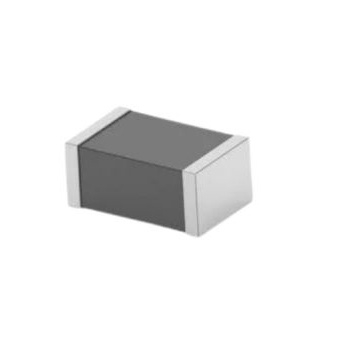

BMC2AY0100AN

产品分类: 磁珠
厂牌: TE CONNECTIVITY
产品描述: 300mA 100Ω@100MHz 200mΩ 0805 贴片安装 2mm*1.25mm*1.1mm
供应商型号: 3996457
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 磁珠 BMC2AY0100AN

BMC2AY0100AN概述

    # 多层铁氧体磁珠 BMC 系列产品概述

    产品简介


    多层铁氧体磁珠(Multilayer Ferrite Beads)是一种广泛应用在现代电子设备中的无源元件。它们主要用于抑制电磁干扰(EMI),减少电流波动引起的信号干扰,确保信号传输的稳定性和可靠性。这类产品适用于各种电子设备,包括但不限于手机、计算机及外围设备、自动化控制、传感器、录像机(VCR)、电视、寻呼机、电路设计需要稳定接地的应用场景。

    技术参数


    以下是多层铁氧体磁珠 BMC 系列产品的部分技术参数。具体的技术规格包括阻抗(Ω)、容差、测试频率(MHz)、直流电阻(Ω)最大值和额定电流(mA)最大值(在 85℃ 条件下)。以下是 BMC 系列产品的部分型号及其参数:
    BMC 0201 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC1HY0010AN | 10 | ±25% | 100 | 0.10 | 500 |
    | BMC1HY0030AN | 30 | ±25% | 100 | 0.30 | 300 |
    | BMC1HY0033AN | 33 | ±25% | 100 | 0.30 | 300 |
    BMC 0402 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC1EY0010AN | 10 | ±25% | 100 | 0.05 | 500 |
    | BMC1EY0030AN | 30 | ±25% | 100 | 0.20 | 300 |
    | BMC1EY0040AN | 40 | ±25% | 100 | 0.20 | 300 |
    BMC 0603 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC1JY0019AN | 19 | ±25% | 100 | 0.10 | 400 |
    | BMC1JY0031AN | 31 | ±25% | 100 | 0.10 | 400 |
    | BMC1JY0052AN | 52 | ±25% | 100 | 0.15 | 400 |
    BMC 0805 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC2AY0017AN | 17 | ±25% | 100 | 0.10 | 300 |
    | BMC2AY0026AN | 26 | ±25% | 100 | 0.10 | 300 |
    | BMC2AY0030AN | 30 | ±25% | 100 | 0.10 | 300 |
    BMC 1204 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC2CY0019AN | 19 | ±25% | 100 | 0.10 | 800 |
    | BMC2CY0026AN | 26 | ±25% | 100 | 0.10 | 800 |
    | BMC2CY0031AN | 31 | ±25% | 100 | 0.10 | 800 |
    BMC 1210 AN
    | 零件号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | BMC2EY0031AN | 31 | ±25% | 100 | 0.10 | 500 |
    | BMC2EY0052AN | 52 | ±25% | 100 | 0.30 | 400 |
    | BMC2EY0060AN | 60 | ±25% | 100 | 0.30 | 400 |

    产品特点和优势


    多层铁氧体磁珠具有以下几个显著的优势:
    1. 有效的电磁干扰保护:通过设计结构来降低对电磁干扰的影响。
    2. 低直流电阻:保证信号传输的稳定性和低损耗。
    3. 高焊锡耐热性:能够在较高的焊接温度下保持良好的物理和电气特性。
    4. 多种尺寸可选:提供多样化的封装选择,以适应不同的应用场景。
    5. 稳定的工作性能:即使在高温条件下也能维持稳定的电气特性。
    这些特点使得多层铁氧体磁珠成为电子产品中不可或缺的一部分,尤其是在需要稳定信号传输和电磁干扰防护的应用场合。

    应用案例和使用建议


    多层铁氧体磁珠广泛应用于各种电子设备中,例如智能手机、电脑及周边设备、自动化控制系统、传感器、电视、录像机(VCR)、寻呼机等。以下是一些典型的应用场景和建议:
    应用场景
    1. 智能手机:用于信号处理模块,提高信号传输质量。
    2. 电脑及周边设备:用于 USB 接口和其他高速数据接口,减少电磁干扰。
    3. 自动化控制系统:用于工业控制系统中的信号线,保障信号传输的稳定性。
    4. 传感器:用于测量和控制电路中,确保测量结果的准确性。
    使用建议
    1. 正确选择封装尺寸:根据实际应用需求选择合适的封装尺寸,如 0402、0603、0805 等。
    2. 注意焊接条件:确保焊接过程中遵循制造商的推荐温度和时间要求,避免焊接损坏。
    3. 合理的布局设计:遵循制造商推荐的 PCB 布局计划,确保电磁干扰的最小化。

    兼容性和支持


    多层铁氧体磁珠通常与市面上大多数主流电子元器件兼容,无需额外配置即可实现高效的 EMI 抑制。对于技术支持和维护服务,厂商提供了丰富的资源,包括在线帮助文档、电话和技术支持等,详情可访问厂商官网查询。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及相应的解决方案:
    1. 问题:信号传输不稳定。
    - 解决方案:检查 PCB 布局是否符合制造商推荐标准,确认安装正确,重新焊接以确保连接可靠。
    2. 问题:焊接后发现磁珠外观变形。
    - 解决方案:重新进行焊接操作,确保焊接温度和时间符合规范,避免过高的焊接温度导致磁珠损坏。
    3. 问题:磁珠阻抗超出容许范围。
    - 解决方案:检查电路板的设计是否合理,确保阻抗匹配,必要时更换合适的型号。

    总结和推荐


    综上所述,多层铁氧体磁珠是一款高效、可靠的电子元件,特别适合于需要稳定信号传输和电磁干扰防护的应用场合。其优异的电气性能和广泛的适用性使其成为许多电子设备中不可或缺的组成部分。鉴于其强大的功能和稳定性,强烈推荐使用此系列产品以满足各种应用场景的需求。
    如果还有任何疑问或需要进一步的技术支持,请随

BMC2AY0100AN参数

参数
直流电阻(DCR) 200mΩ
额定电流 300mA
阻抗@频率 100Ω@100MHz
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BMC2AY0100AN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
