CC6900SO-20A

产品分类: 霍尔传感器
产品描述:
供应商型号: 14M-CC6900SO-20A
供应商: 云汉优选
标准整包数: 1

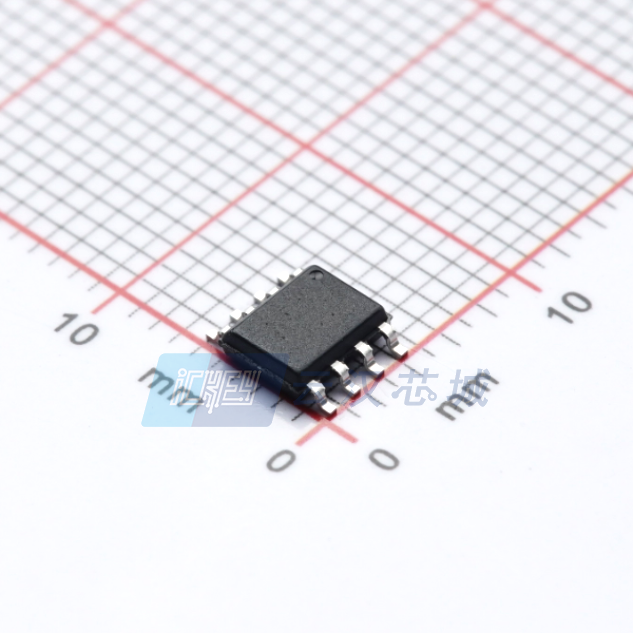

CROSSCHIP/成都芯进电子 霍尔传感器 CC6900SO-20A

CC6900SO-20A概述


    产品简介


    CC6900是CrossChip Microsystems Inc.推出的一款高性能单端输出线性电流传感器,适用于交流(AC)或直流(DC)电流检测。它的主要功能是提供精确的电流测量,广泛应用在工业控制、消费类设备以及通信设备等领域。

    技术参数


    - 供电电压: 4.5V至5.5V
    - 静态输出: 50% VCC
    - 电流测量范围: 5A、10A、20A、30A系列
    - 输出信号范围: 0.5V至4.5V(电源电压5V时)
    - 斩波频率: 1MHz
    - 线性度误差: 0.4%
    - 温度范围: 工作温度-40°C至125°C
    - 最高结温: 165°C
    - 最大瞬态冲击电流: 100A(1ms脉冲)

    产品特点和优势


    CC6900具有以下独特的功能和优势:
    - 低噪声:内部集成的斩波频率和动态失调消除电路使得输出信号具备高信噪比。
    - 温度稳定性:采用芯进专利的霍尔信号放大电路和温度补偿电路,确保在不同温度下的准确测量。
    - 高精度:在常温下误差仅为1%,全温范围内误差为3%。
    - 抗干扰能力:出色的抗干扰设计使其能够在复杂的电磁环境中稳定工作。
    - 机械应力抗扰性:磁参数不会因外界压力而改变,保障测量的稳定性。

    应用案例和使用建议


    典型应用场景
    - 电机控制: 监测电机运行状态,进行过流保护。
    - 负载监测系统: 实时监控负载状态,确保系统正常运行。
    - 开关电源: 监测输入电流,进行稳压控制。
    - 过流故障保护: 在电流超限时及时切断电源,保护电路免受损害。
    使用建议
    - 在电机控制应用中,建议使用电容滤波器减少信号波动。
    - 在负载监测系统中,可以添加电阻分压器来调整输出信号范围。
    - 在过流故障保护电路中,建议使用合适的阈值设定,确保可靠的保护功能。

    兼容性和支持


    CC6900支持标准的SOP8封装,易于与其他主流微控制器(MCU)或模拟信号处理器(ASP)接口。厂商提供详细的参考设计和技术支持,用户可以通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常波动 | 检查是否有电磁干扰,增加滤波电容 |
    | 温度稳定性差 | 检查散热措施,确保工作温度在规范范围内 |
    | 精度不符合要求 | 重新校准温度补偿电路 |

    总结和推荐


    CC6900凭借其高性能、高精度、低功耗和良好的温度稳定性,在多种应用场合表现出色。对于需要高精度电流检测的应用,特别是工业控制和电力管理领域,CC6900是一款非常值得推荐的产品。建议用户在选型时充分考虑其具体需求,并结合实际工作环境选择合适型号。

CC6900SO-20A参数

参数
最大输出电流 -
最小工作供电电压 -
最大供电电流 -
轴类型 -
最大工作供电电压 -
分辨率 -
感应范围 -
典型带宽 -
输出类型 -
通用封装 SOP-8
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

CC6900SO-20A厂商介绍

CrossChip是一家领先的半导体公司,专注于为全球客户提供高性能、高可靠性的芯片解决方案。公司主营产品包括:

1. 微控制器(MCU):广泛应用于工业控制、消费电子、汽车电子等领域,提供丰富的外设接口和强大的处理能力。

2. 电源管理芯片(PMIC):为各种电子设备提供高效、稳定的电源解决方案,包括电池管理、电压转换等功能。

3. 通信接口芯片:如以太网、串行通信等,用于实现设备间的高速数据传输和通信。

4. 传感器芯片:包括温度、湿度、压力等多种类型,广泛应用于物联网、智能家居等领域。

CrossChip的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的生产和质量控制流程,确保产品的高性能和稳定性。

3. 客户服务:提供全方位的技术支持和定制化服务,满足客户的个性化需求。

4. 市场布局:在全球范围内建立了完善的销售和服务网络,快速响应客户需求。

CC6900SO-20A数据手册

厂牌 PDF简要描述 下载
CROSSCHIP/成都芯进电子 霍尔传感器 CROSSCHIP/成都芯进电子 CC6900SO-20A CC6900SO-20A数据手册

CC6900SO-20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6
10+ ¥ 3.3882
30+ ¥ 3.024
100+ ¥ 2.2659
2000+ ¥ 2.1812
6000+ ¥ 2.1176
库存: 910
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.6
直接购买
加入购物车
