首页  >  产品百科  >  HMC534LP5

HMC534LP5

产品分类: RF调制器和解调器
厂牌: ANALOG DEVICES
产品描述: 9dBm 5V -110 dBc/Hz 4.75V 10.6GHz,11.8GHz 380mA 5.5V 11.8GHz QFN 贴片安装 5.1mm*5.1mm*1mm
供应商型号: CY-HMC534LP5
供应商: Avnet
标准整包数: 1

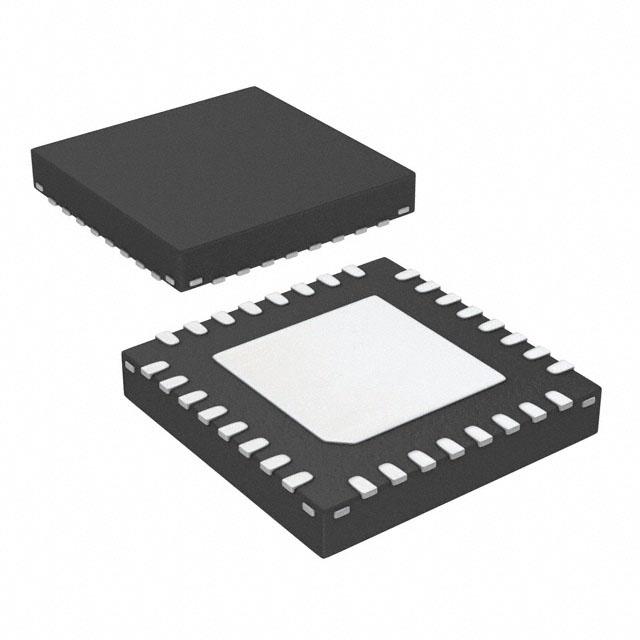

ANALOG DEVICES RF调制器和解调器 HMC534LP5

HMC534LP5概述


    产品简介


    HMC534LP5 / HMC534LP5E 是一款高性能的微波单片集成电路(MMIC)电压控制振荡器(VCO),集成了谐振器、负阻器件和变容二极管。它具有半频率输出和四分频输出,非常适合需要高精度和稳定性的无线通信应用。该产品适用于点对点/多点无线通信系统、测试设备、工业控制及卫星通信等领域。HMC534LP5 和 HMC534LP5E 的频率范围为 10.6 - 11.8 GHz,输出功率达到 +11 dBm。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 10.6 | - | 11.8 | GHz |
    | 频率范围(二分频)| 5.3 | - | 5.9 | GHz |
    | 输出功率 | +9 | - | +14 | dBm |
    | 单边带相位噪声 | -110 | - | -70 | dBc/Hz |
    | 调节电压 | 2 | - | 12 | V |
    | 供电电流 | 310 | - | 380 | mA |
    | 输出返回损耗 | 2 | - | - | dB |
    | 哈尔monic | -27 | - | - | dBc |
    | 拉动率 | 2 | - | - | MHz |
    | 推拉率 | -20 | - | - | MHz/V |

    产品特点和优势


    HMC534LP5 / HMC534LP5E 具有多个独特的功能和优势:
    1. 集成度高:集成谐振器、负阻器件和变容二极管,减少外部组件数量。
    2. 稳定性强:在温度、冲击和工艺变化下表现出色的相位噪声性能。
    3. 高输出功率:典型输出功率为 +11 dBm。
    4. 功耗低:通过关闭不必要的部分可以降低功耗。
    5. 易于集成:采用无引脚 QFN 封装,无需外部匹配组件。

    应用案例和使用建议


    应用案例
    HMC534LP5 / HMC534LP5E 在多种无线通信系统中都有广泛应用。例如,在点对点无线通信系统中,它可以提供稳定的频率输出,确保通信链路的可靠性。在测试设备和工业控制系统中,它可以用于生成高频信号源,提高系统的精确度。
    使用建议
    - 电路设计:建议在最终应用电路板上使用射频电路设计技术,确保信号线阻抗匹配,以获得最佳性能。
    - 接地处理:将封装底部的金属焊盘直接连接到接地层,并使用足够的通孔连接顶层和底层的接地层。
    - 电源管理:合理调节电源电压,以确保最佳的输出功率和相位噪声性能。

    兼容性和支持


    HMC534LP5 / HMC534LP5E 与其他电子元器件具有良好的兼容性,适用于广泛的射频系统。制造商提供了详细的技术文档和支持服务,可以通过电话或电子邮件联系应用支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率低于预期 | 确认电源电压是否正常;检查连接是否正确。 |
    | 相位噪声偏高 | 检查电路设计,确保阻抗匹配;更换更高质量的电容器。 |
    | 输出频率不准确 | 检查调谐电压设置;确认外围电路无干扰。 |

    总结和推荐


    总结:HMC534LP5 / HMC534LP5E 是一款高性能的射频器件,具有出色的稳定性、高输出功率和低功耗。其集成度高,适用于多种无线通信应用。该产品的性能优异,是许多无线通信系统中的理想选择。
    推荐:强烈推荐使用 HMC534LP5 / HMC534LP5E,特别是在需要高精度和稳定性的无线通信系统中。通过合理的设计和配置,该产品能够满足大多数应用需求。

HMC534LP5参数

参数
调制方式 -
典型输出功率 9dBm
典型输出1dB压缩功率 -
本底噪声 -110 dBc/Hz
典型工作供电电压 5V
最大供电电流 380mA
最小工作频率 10.6GHz,11.8GHz
最小工作供电电压 4.75V
最大工作供电电压 5.5V
测试频率 -
最大工作频率 11.8GHz
LO频率 -
长*宽*高 5.1mm*5.1mm*1mm
通用封装 QFN
安装方式 贴片安装
零件状态 最后售卖
包装方式 散装

HMC534LP5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC534LP5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES RF调制器和解调器 ANALOG DEVICES HMC534LP5 HMC534LP5数据手册

HMC534LP5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.757 ¥ 417.77
库存: 13
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 417.77
